[TUTORIAL PDF DAN TUTORIAL VIDEO] BAGAIMANA CARA MENYOLDER YANG BAIK? UNTUK IC PS2 DAN PS3?



Mengenal cara Menyolder, Mengenal Trik menyolder, Menghindari kerusakan IC, Karena panas Heater ataupun panas Solder, Kita tentunya, Harus tahu Jenis dan type IC. Yang akan kita angkat, Maupun IC yang akan kita Tempelkan. Bentuk-bentuk dan ukuran serta bahan-bahan yang berbeda dari suatu IC, Tentu pengaruh dan tekniknya, banyak yang harus anda ketahui. Kita lihat Type ICnya dulu.

Mengenal Type IC SMT :

1.SOP [ Small Outline Package ]
Dari namanya saja sudah jelas, Kita bisa tahu, bahwa IC type ini mempunyai lead [Kaki] yang keluar dari body nya. point yang wajib kita ketahui dari type IC SOP adalah :
a.Panjang body IC
b.Lebar body IC
c.Tebal body IC
d.lead number[jumlah kaki IC ]
e.lead pitch [ jarak antara kaki IC ]
f.lead width [ lebar kaki IC ]

2.SOJ [ Small outline Package J-Lead ]
IC type SOJ hampir sama dengan IC type SOP, Hanya saja kaki daripada IC ini berada dibawah bodynya, jumlah kaki antara Bagian Kiri dan Kanan sama, [E dan W sama].
point yang wajib kita ketahui dari type IC SOJ adalah
a.Panjang body IC
b.Lebar body IC
c.Tebal body IC
d.lead number[jumlah kaki IC ]
e.lead pitch [jarak antara kaki IC]
f.lead width [lebar kaki IC]

3. QFP [ Quad Flat Pack ]
IC type SOJ hampir sama dengan IC type SOP hanya saja kaki dari IC ini berada dibawah body ,jumlah kaki antara E dan W sama. point yang wajib kita ketahui dari type IC SOJ adalah :
a.Panjang body IC
b.Lebar body IC
c.Tebal body IC
d.lead number[jumlah kaki IC ]
e.lead pitch [ jarak antara kaki IC ]
f.lead width [ lebar kaki IC ]

4. PLCC [ Plastic Lead Chip Carier ]
IC type PLCC hampir sama dengan IC type QFP, Hanya saja lead [Kaki] dari IC, berada didalam [dibawah body IC] bentuk kaki [lead IC], Juga hanya sebuah tembaga yang menyatu dengan body, Point yang wajib kita ketahui dari type IC PLCC adalah
a.Panjang body IC
b.Lebar body IC
c.Tebal body IC
d.lead number[jumlah kaki IC ]
e.lead pitch [ jarak antara kaki IC ]
f.lead width [ lebar kaki IC ]

5. BGA [ Ball Grid Array ]

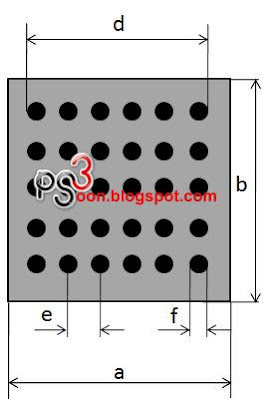

IC type BGA, Tidak mempunyai lead [Kaki], Namun mempunyai Solder ball [Timah berbetuk bola] dalam format grid, Yang berada dibawah body IC. Point yang wajib kita ketahui dari type IC BGA, Adalah :
a.Panjang body IC
b.Lebar body IC
c.Tebal body IC
d.ball number[jumlah ball]
e.lead ball [jarak antara ball]
f.ball diameter


Nah Setelah anda baca, Dan tahu, beberapa type IC yang akan anda temui, Pada PS1, PS2 dan PS3, Maka sekarang yang harus anda perdalam Ilmunya adalah :

1. Cara menyolder yang baik [Soldering].[teks Tutorial]
2. Cara mengkoreksi proses solder yang salah.[video tutorial]
3. Cara melakukan "Mount soldering 101".[video tutorial]
4.1. Tahapan belajar menyolder bagi pemula 1.[video tutorial]
4.2. Tahapan belajar menyolder bagi pemula 2.[video tutorial]
4.3. Tahapan belajar menyolder bagi pemula 3.[video tutorial]
4.4. Tahapan belajar menyolder bagi pemula 4.[video tutorial]
4.5. Tahapan belajar menyolder bagi pemula 5.[video tutorial]
4.6. Tahapan belajar menyolder bagi pemula 6.[video tutorial]
5. Basic Soldering Equipment.[video tutorial]
6. Basic Soldering Techniques.[video tutorial]
7. Surface Mount Soldering Techniques. [video tutorial]
8. How to Desolder Electronic Parts. [video tutorial]
9. How to Clean Circuit Boards. [video tutorial]
10. How to Use a Multimeter. [video tutorial]



Maaf sebelumnya, Jika anda minat belajar, Minat dengan Tutorial yang diatas, Eyang mau bantu, Eyang juga mau anda Pinter, Tapi sekolah aja kan bayar, misalnya bayar spp, Bayar baju, Bayar lab..Bayar dan Bayar..Dan ini itung itung anda bantu Eyang, untuk bayar internet... sudah deket, Ini sudah jatoh temponya, Jadi jika, mau bantu Eyang, Silahkan bayar ini tutorial.

Eyang jual harga 50 ribu aja, Nanti Eyang, Kirim linknya, Dalam waktu kurang dari 1x24jam, Setelah anda transfer ke rekening Eyang. Bantu yah.. sekarang mah beli aja dulu, gratis besok ya...hehehe. biar eyang bisa bikin postingan terus.

CARA PESAN :
SMS tanya produk yang mau di beli, Masih tersedia atau tidak, Jika ada jawaban masih tersedia, Silahkan anda transfer, 50 ribu rupiah saja, ke rekening Eyang, Seperti tertera di pojok kanan atas, Pada blog Ini, Setelah transfer, Secepatnya konfirmasi sama eyang, Biar eyang bisa kirim cepat... Eyang kirim via Email aja, ya.
