PS3 AV OUT BERMASALAH? BAGAIMANA BENERINYA



Pertanyaan diatas Eyang sebut sangat menarik, Karena masih banyak diantara sesama teman-teman Eyang, yang masih menggunakan TV tabung, TV yang masih menggunakan Saluran AV sebagai Video outputnya. Jadi ketika terjadi masalah dengan Saluran AV pada PS3nya, Otomatis yang akan mereka lihat, Ngga ada apa-apanya, kosong melompong..

Cara benerinnya gimana?

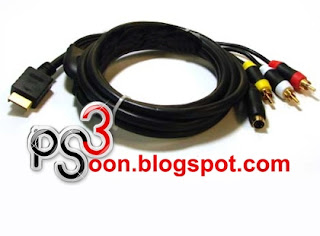

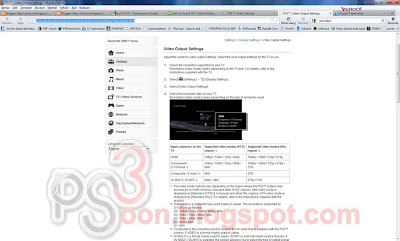

Dalam beberapa Hal, Pastikan Kabelnya Tidak bermasalah, Putus, ataupun Karat. Cobalah ditukar atau diganti pakai kabel Yang lain yang terbukti dicoba Jalan, Dan tidak bermasalah, Cobalah setting dengan benar, Pada menu XMBnya. lihat cara pengaturannya disini.



Jika ternyata, Masih belum bisa, Anda bisa coba cara-cara  berikut ini :

1]. Pastikan PS3 anda Mati, Atau  Shutdown, Bukan Sleep.
2]. Tekan terus tombol "Power" Sampai bunyi beep beep terdengar 2x, Dalam 5 detik.
3]. Maka PS3 akan masuk ke menu Default SONY, Tentunya dalam standar AV Audio dan Video.
4]. Pastikan anda berada pada saluran video AV input Yang benar.

Nah, Kalo cara Gampang n Cemen begitu, Masih belum berhasil, Masih tetap, Saluran AV  bermasalah,  Ngga bisa menampilkan Gambar maupun Suaranya.Langkah terakhir diperlukan kenekatan dan keberanian, Karena masalahnya sudah bergeser, Bukan lagi disettingan, Ataupun masalah kabel dan cara pasang yang salah, Maka Cara inilah yang akan dijamin menuntaskannya, BONGKAR mesinnya. hehehe, kayak Satpol PP aja...ya!!!

Pertama buka buku Paririmbonnya, Yaitu buku mantra Eyang  tentang diagram dan skema PS3,  Anda bisa Cari disini. Anda buka bagian CONNECTOR nya. lihat pada halaman 44.

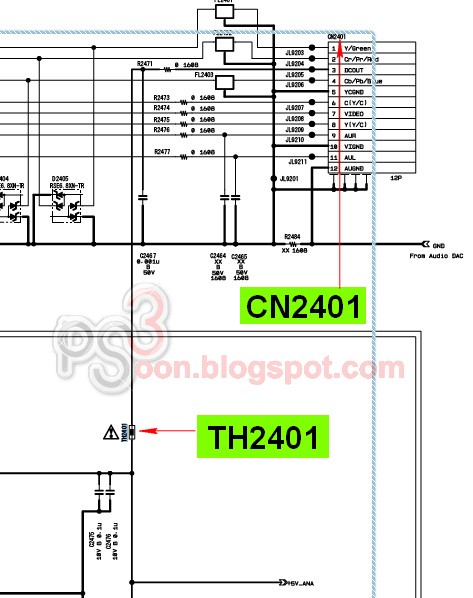

Setelah anda lihat sekarang anda bisa tahu konektor AV output adalah : CN2401 Atau biasa disebut, CONNECTOR SQUARE TYPE dengan kapasitas 12p Lihat baganya seperti pada gambar dibawah ini.




Dari diagram skema yang anda lihat, Dalam CN2401 yang memiliki 12 Pin, Terlihat ada Pin Video. Ukurlah sekarang R2474, Jika bermasalah, Ganti cari persamaanya, Yang gampang ambil dari PS3 kanibalan, Ngga punya, walah...walah..Hubungi Eyang, Beli Mainboard Kanibalan PS3, Eyang Jual harganya RP 500 ribu lihat disini.

Sebenarnya yang paling sering bermasalah dengan Saluran AV. adalah TH2401, Tapi tidak salah jika anda mau mengukur semua IC yang berkaitan, yang ditunjukan oleh diagram diatas, Ya, Eyang menuduh TH2401, Karena paling sering, IC inilah biang keroknya "Jeprut", Jadi saran Eyang Ukurlah lebih dulu IC ini.



Lihat Penampakan ICnya yang menyebalkan ini pada Mainboardnya. IC dengan Kode seri khusus TH ini memilki pelindung, Yang berwarna emas menyala. membedakan dengan bentuk IC IC lainnya.



Ingat sebaiknya jangan pernah melakukan Jumper, Gantilah IC tersebut, Dengan IC cabutan dari mainboard kanibalan, Jadi jika anda melihat seorang yang mengaku montir, Atau mengaku Teknisi, Tapi tidak memliki Mainboard Kanibalan, Ataupun tidak memiliki Diagram skema Mainboard PS3, Biasanya, Kalo ngomongpun mulutnya Monyong  Penuh keberanian untuk berbohong... Lihatlah, Mulutnya dari samping, Kadang kalo kerjapun ngga mau dilihat, cenderung sembunyi, dan Tafakur disudut ruangan... Sambil bingung, Harus diapain nih mainboard, Ciri khas berikutnya, Semua IC dipanasin, berlumuran sioangka, dan yang terakhir,  Dilihat cara kerjanya, Bekas tissue pada mainboard tidak dibersihkan, Sisa-sisanya masih blepotan...terdapat dimana-mana.

Nah, Incu Eyang ini, Kalo kerja sekarang seperti yang mana?.. Eyang anjurin jangan yang kerja beginian, Yang ditiru, Kerjalah dengan Sistim Algoritme, Jangan menggunakan "Asas Praduga tidak bersalah" terus aja menduga-duga, Persis kayak Konsumen dimanapun di muka bumi ini, Wah ini CDnya ngga jalan ngga bisa dimainin, Pasti nih Optiknya.... Hahaha.. Itulah contohnya, Emang ngga bisa baca, Hanya melulu, Faktor Optik?, Apa ngga mekaniknya? apa ngga Drivernya? Lah omdo.[Omong Doang].
