SERVICE OPTIK PS1 BERMASALAH, CARANYA?



Tidak terasa PS1, Ataupun PSone sudah menginjak Usia, Hampir mendekati 15 Tahun, Tapi tahukah anda, Lama, Bukan berarti ditinggalkan, Masih banyak anak-anak, Suka memainkan PSx ataupun PSone, Ada keasyikan tersendiri ketika menikmati Game dengan genre 2 Dimensi, Ada sesuatu yang tidak biasa, Yang tidak bisa dengan mudah digantikan oleh PS2 dan PS3 sekalipun, Pada PS1 banyak KENANGAN yang dialami, Ya kenangan main waktu kecil ini, Yang tidak pernah akan tergantikan bahkan tidak akan terlupakan.

Bagaimana Jika PS1 anda rusak pada bagian Optiknya, Bagaimana Cara benerinnya? Menurut Eyang PS1, Harus dan pastinya lebih gampang dibandingkan PS3, Mari kita ikuti petualangan Eyang hari ini, Melawan, Bandelnya Optik PS1 yang rusak..



1]. Anda Buka kedua sekrup yang ada pada Kap optik.
2]. Setelah Sekrupnya dilepas, Segera geser arah keluar, Perlahan Kap optiknya.



BAGIAN PART OPTCAL BLOCK :



1. Capstand ( Spinddle )
2. Kabel Fleksibel ( Flexible cable / lidah optic )
3. Rel dudukan Optik ( Sled support trail )
4. Bantalan optic set (cushion mounts)
5. Kerangka optic ( drive Chasis )
6. Lensa ( Lens )
7. Penutup Lensa ( Sled )
8. Arah Rel ( guide rail )
9. Gir Pengunci ( Pinch Gear )
10.Tempat Motor Kecil ( motor housing )
11.Gir pembantu Penggerak optik (Sled retainer)



Untuk test laser dan kerja Motor besar serta Capstand :

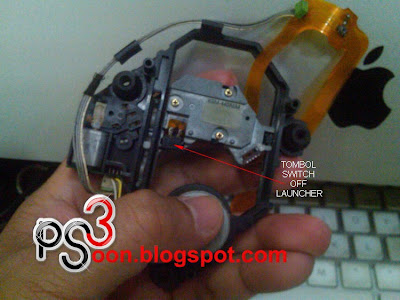

Dengan menekan tombol Switch OFF Launcher yang ada di bawah tutup Optik, Anda Akan mengetahui kondisi Kerja Optik yang sedang bekerja [Proses Baca], Walaupun tanpa memasukkan CD. Bisa dilihat pada lensa Optiknya, Tampak adanya sinar laser yang berwarna merah menyala, Yang terfocus pada satu titik, Dan akan terlihat spull optik, Naik turun, Keatas-Kebawah bergerak sebanyak 2 kali, dan motorpun akan terlihat berputar.

1. Jika Spindell berputar menggesek Kap optik, Naikkan Posisi ketinggian Spindell.
2. Jika Motor besar bergerak berputar terasa tersendat, Gantilah.
3. Jika Sinar Laser Tidak terlihat keluar, Periksa dioda Laser dan Flexyble optiknya.
4. Jika Optik tidak mau bergerak [Berat] Periksa Gearset plastik sama motor sampingnya.
5. Jika Cahaya Laser Pendar tidak fokus, Gantilah mata optiknya. Bersihkan kaca reflektor dibawahnya.
6. Jika CD sering baret-baret, Ganti Spindell dan pasang, Menggunakan Trakker spindel.
7. Periksa Posisi Balancer Gear set jika blok optik tidak mau mundur, Baca track CD terakhir.
8. Semprotkan WD40 Untuk melumasi Motor samping jika berat untuk berputar,
9. Spull bergerak menyamping pada saat naik turun, Gantilah dan pasang perlahan.
10. Optik Tidak mau baca maju kedepan Track1 CD, Turunkan balancher spull kiri.

Wejangan Eyang yang lain :

Sebelum memeriksa Optik, Dan mengukur atau membongkarnya, Cek terlebih dahulu Mesinnya, Barangkali justru Optik tidak mau baca, Atau bahkan tidak mau bergerak, Itu karena, Mesinnya ada masalah. Pastikan dengan menggunakan Optik yang jalan, normal ngga optik tersebut, Membaca CD. Karena seringkali Eyang melihat, Belum apa-apa sudah Optik yang diutak atik, Padahal belum tentu Optiknya, Jika anda memerlukan Datasheet skema diagramnya Untuk mainboard PSX, Bisa anda dapatkan disini.



Belajarlah terus secara sistematis, jangan pake kira-kira, kalo mau mengerjakan mainboard secara profesional, Mampu baca Blok diagram, mampu baca Alur, mampu mengetahui jenis IC serta Datasheetnya, Serta mampu untuk Mengukurnya, Ingat : mana mungklin anda mengetahui Itu semua jika tidak memiliki EBOOK PS? Karena didalamnya lengkap dan detail mambahas semua detil daripada Skema PS, Dengan memilikinya memudahkan anda menyelesaikan semua yang berhubungan dengan hardware atau mainboard.
