MENGUKUR IC RB DENGAN MENGGUNAKAN LOGIC PROBE


Blog Khusus dari Eyang untuk Incu,
Bukan Sarana dan tempat untuk, Berdebat,
Berkata kasar, Saling merasa Unggul, dan Memaki,
Tiada tempat untuk mengatakan :
Anda, Situ, Ente, Elu, Gw, Agan Siboss, dan Bro..!!!
Kembalikan Indonesiaku yang Santun dan beretika

PROLOOG :

Eyang, Kalo Incu pake LOGIC PROBE, Apa Incu dijamin, Bisa menggunakannya?
Yang Incu takutkan, Nggak bisa pakenya, Dan barang yang dibeli, Akhirnya mubazir
Incu beli, Karena memang Incu bukan berlatar belakang pendidikan Elektronika.
Incu ada uang, Untuk belinya, hasil nabung Eyang, Beli bukan karena ada, Tapi karena
Memang harus diada-adakan. Incu Ingin maju, Dan ingin serius dibidang ini.
Sungguh menurut Incu, Bidang ini sangat mengasyikan dan layak ditekuni.
Dan apapun yang incu sekarang Bisa kerjakan, Tak lain, Karena kebaikan banyak
Orang, Yang mau ngasih tahu caranya, Dan mau selalu membimbing sama Incu
untuk buka servis. Jujurnya dengan banyak meniru Orang lain, Meniru cara kerja
Para montir senior, Sedikit demi sedikit incu mampu melakukannya.
Eyang bisakah diberikan Tutorial, Cara mengukur IC RB, Dengan menggunakan LOGIC PROBE?
Dan incu mohon, Kalo incu ada masalah, Mohon Eyang mau bantu Incu
Hari ini Incu akan Transfer, Keuangannya ke Rekening Eyang.
Makasih Eyang,
Dari :

Dani
MATARAM.

SOLUSI :

Eyang Yakin,  Incu pasti bisa, Selama semangat belajar ada, Selama mau belajar, Selama mau menghadapi banyak kegagalan, Yang Incu pandang, Sebagai Ongkos mencapai keberhasilan, Eyangpun, Bukan orang Pinter cu, Justru karena merasa ngga Pinter ini, Maka Eyang selalu ingin belajar, Belajar dan Belajar. Mengenai cara mengukur IC RB, Incu perhatikan petunjuk pemakaian  LOGIC PROBE.



Yang penting Incu Perhatikan, Adalah :

LOGIC "1" = HI/ Hight. Lampu Merah Nyala, Dan lampu Ijo Mati.
LOGIC "0" = L0/Lower. Lampu Merah Mati, Dan lampu Ijo Nyala.
Bad Level OR open circuit = Tidak ada lampu Merah/Ijo menyala.
Square Wave <200Khz OR >200Khz = lampu Merah/Ijo menyala.



Sebaiknya Incu Geser tombol PPS, ke point 0.5 pps Karena IC RB yang akan kita Ukur



Sekarang kita buka  EBOOK PS2, Dengan judul "SCPH-30000 SERIES SERVICE MANUAL 6TH EDITION" Kita ketikan pada TAB Find "RB" maka Incu dibawa ke Halaman "34" Nah disini Incu bisa lihat
RB Dengan Posisi Jalur TESTPOINTnya.



Jika Incu ingin tahu, Berapa besar Tegangannya? Klik Lagi Tombol "Search" disamping tombol Tab FIND,Maka Incu akan dibawa ke halaman 27



Sekarang Incu bisa lihat Posisi sebenarnya IC RB pada Mainboard PS2



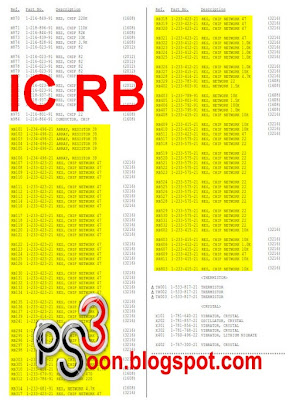

Data yang Terlampir dibawah ini, Sebaiknya Incu sesuaikan  dengan apa yang ada pada mainboard,  Inchu bisa lihat pada EBOOK PS2, dengan judulnya, SCPH-30000 SERIES SERVICE MANUAL 6TH EDITION pada halaman 24. Incu akan melihat datanya seperti ini :



Nah, Bagaimana mengetahui RB baik dan RB buruk, Caranya :
1. Setting Logic Probe Incu, Tombol PPs pada : 400PPs
2. Pasangkan Capit buaya Kabel Merah Ke 12 VDC
3. Pasangkan Capit buaya Kabel Hitam ke Grounding Mesin PS2nya.
4. Hidupkan PS2nya dengan menekan Tombol Power.
5. Tancapkan Logic Probe,  Pada Testpoint kaki 1 IC RB].

PERHATIKAN :

Logic Probe ditusukan Pada tespointnya. Bukan pada kaki IC]
Harus Lampu "Pulse" dan Lampu "Low" nyala. Jika Bad Level, Ganti IC RB



Jadi kesimpulanya Incu harus punya
EBOOK PS2
LOGIC PROBE
Mengerti Baca DATASHEET terutama untuk mencari TESTPOINT.

Jika incu berminat Untuk membeli EBOOK PS2 tersebut, Eyang menjualnya seharga 175.000 saja,  sudah termasuk ongkos kirim ketempat Incu, Dimanapun, Begitu juga, LOGIC PROBE, Eyang jual seharga 835.000 Silahkan cek dan bandingkan Harga Logic Probe ini, Karena Eyang rasa bisa saja ditempat lain lebih murah, Disini Eyang membeli barangnya dari toko sebelah, Dan Tetap Eyang tawarkan barangkali, Ditempat Incu tinggal Sulit menemukan peralatan yang rada specifik..Jadi dengan peralatan ini, Diharapkan incu mudah untuk belajar, dan memahami, serta mampu memperbaiki segala kerusakan PS2.
