PS2 GAMBAR BLANK [PART 2]



Jika Incu sudah mengukur IC206
Sudah meneliti semua Testpoint yang Eyang kasih
Pada hari kemarin, Disini, Tapi PS2 tetap aja BLANK
Jadi IC mana lagi yang harus kita ukur?
Siapkan EBOOK PS2, Dengan DATASHEET
Yang berjudul "DATASHEET SCPH-30000 SERIES
6TH EDITION"

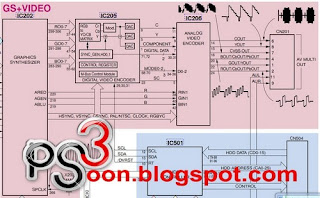

Disitu Incu buka halaman  7 lihatlah



KETERANGAN :

IC206 adalah : ANALOG VIDEO ENCODER
IC205 adalah : CONTROL REGISTER DIGITAL VIDEO ENCODER
IC202 adalah : GRAPHICS SYNTHESIZER

Nah jadi yang kemarin Eyang "Ngadongeng" ituh...
Hanya mengukur IC206 [ANALOG VIDEO ENCODER]
Saja. dan mencari serta  mengukur testpointnya aja.

Sekarang kita akan cari, Bareng-bareng, Dimanakah Testpoint IC205
Biar kita bisa tahu dan bisa benerin PS2, Yang gelap gulita, Kayak gerhana bulan
Dan bukan itu saja, Jika sampai berhasil Incu benerinnya, berarti kan Incu dapat
Rupiah.....dan rupiah, Incu  bisa Tukar sama "sesuatu" Dan jadilah "hehehehe"

Dimanakah letak posisi IC205 [CONTROL REGISTER
DIGITAL VIDEO ENCODER]? pada real Mainboard PS2?



Yang Incu harus perhatikan adalah Testpoint Input maupun
Outputnya, Jika incu menggunakan OSILOSKOP, Testpoint
pengaturannya adalah :



Bagaimana jika Incu tidak memiliki OSILOSKOP, Dan Incu
Hanya punya LOGIC PROBE A1? Bagaimana harus mengukurnya?

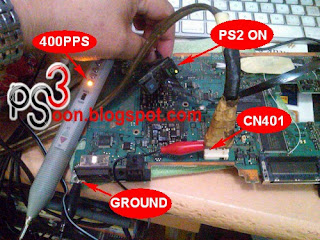

Pasangkan LOGIC PROBE A1, Pada PS2 mainboard...?
Dengan menempelkan Probe Hitam ke GROUND, Sementera
Probe yang berwarna Merah, Tempatkan pada + CN401.
Hidupkan PS2nya. dengan menekan Tombol ON switch Power.



Atur dan pasangkan LOGIC PROBE,  Sesuai ketentuannya
Hidupkan PS2nya. Dan selama pengukuran Hidupkan PS2nya
Ingat janga kelamaan ON tanpa pendingin...paling lama usahakan
Hanya 20 detik. Biar EE dan Lainnya tidak bermasalah

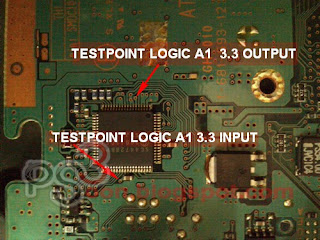

Tempatkan LOGIC A1 di testpoint 3.3VDC output
Warna lampu L0 ijo akan terlihat redup... begitupun ketika
Mengukur di testpoint 3.3VDC intput
Warna lampu L0 ijo akan terlihat redup juga.



Saran Eyang sebaiknya Incu memiliki LOGIC PROBE A1
Karena banyak pengukuran bisa dilakukan dengan menggunakan
LOGIC PROBE A1... Mudah menggunakannya hanya tinggal
Memperhatikan warna lampunya aja....Lihat bahasan
Menyeluruh tentang LOGIC PROBE A1 disini

Bagaimana dengan IC202[GRAPHICS SYNTHESIZER]
Bagaimana cara mengetahui Testpointya.....
Eyang akan pelajari bersama dengan Incu.. Semuanya Besok
Ikuti saja petualangan si bolang....hehehehehe
Sampai ketemu besok....
