PS2 GAMBAR BLANK [PART 1]




PS2 BLANK........
Sering sekali,  Eyang Dapatkan pertanyaan itu.
Semuanya selalu menanyakan,  IC Apa yang rusak?
Dan,  Jawaban nya menurut Eyang tidaklah mudah, Karena penyebab
Blanknya PS2 banyak, Ngga bisa ditebak tanpa diukur
Dan Tanpa dianalisa...Ya itulah Faktanya...
Mari kita lihat Pembuktiannya.

Siapkan EBOOK PS2, Dengan DATASHEET
Yang berjudul "DATASHEET SCPH-30000 SERIES
6TH EDITION" Pada Tab FIND, Incu ketikan : "VIDEO"
Maka Incu akan pertama kali dibawa kehalaman 3



Halaman Ini Incu lewatkan saja, Tekan lagi aja  Tombol "SEARCH"
Maka Incu akan dibawa ke halaman 7. Disitu Incu akan melihat
Blok berwarna Merah Maroon dengan Judul "GS+VIDEO"
Lihatlah ...



Apakah artinya ini bagi Incu semua? Tahukah maksudnya
Dan Eyang bilang aja dari sekarang.... DATASHEET terbaik
Terlengkap dan Full Informatif Ternyata hanya terletak di
DATASHEET PS2, Algorithme seperti ini, Tidak akan Incu
Temukan Di PS1 dan PS3 serta PSP, Kenapa hanya di PS2?
Silahkan Incu cari jawabannya....

Lihatlah Daftar IC Yang perlu Incu Cari Testpointnya... Dalam
Mencari Masalah PS2 Blank sebenarnya ada di IC mana? Atau
Jalur mana yang bermasalah....



Jika Incu Memakai Osiloskop, tentu dengan mudah, Incu
Mengukurnya, Karena bentuk daripada gelombang Frekwensi
yang dihasilkan, Jelas diperlihatkan pada Tabel diatas.
Disana diperlihatkan ada bentuk Lima Gelombang frekwensi
A, B, C, D dan E
Eyang disini tidak akan menjelaskan secara lebih detil, Karena
kebanyakan Incu Eyang, hanya menggunakan LOGIC PROBE A1
Dan  AVOmeter Analog saja....

Jadi kita akan cari Tahu Testpoint yang hanya didasarkan Pada
Tegangan VDC,  Dan OHM saja,  Yang bisa terukur Oleh AVOmeter
Analog Dan LOGIC PROBE A1.

Sekarang Incu Lihat, terdapat IC206, Yang dinyatakan 1 Blok
Dengan Algorithme GS+VIDEO, Yang ditandai Blok merah maroon
Pada halaman 7....

Ketikan pada Tab FIND : IC206, Maka Incu akan dibawa ke
Halaman 10, Lihatlah Jalur IC206, Carilah VDCnya...dan Tandai
Tespointnya... Jalur VDC disitu terlihat ditandai dengan warna hijau
Muda, Dan menuju tiap pin kaki IC206, Dimana sajakah Pin kaki
Tersebut? Lihatlah gambar dibawah ini :



KETERANGAN :

Pada kaki 4 PVCC1 terdapat tegangan 5VDC
Pada kaki 6 DVCC terdapat tegangan 1.5VDC
Pada kaki 10 PVCC2 terdapat tegangan 5VDC
Pada kaki 21 PVCC3 terdapat tegangan 5VDC
Pada kaki 33 PVCC3 terdapat tegangan 5VDC
Pada kaki 41 VCC2 terdapat tegangan 5VDC

Dimanakah letaknya IC206 pada Real Mainboard PS2nya?
Tenang cu...Lihat aja Gambar dibawah ini .....



Dimanakah "Testpoint" kaki 4 PVCC1 yang  terdapat tegangan 5VDC?
C269 1-164-160-91CAP, CERAMIC 20PF CH(1608)

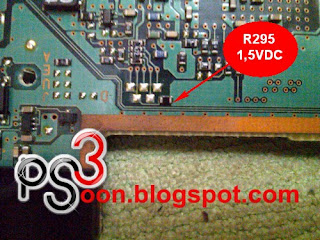

Dimanakah "Testpoint" kaki 6 DVCC yang  terdapat tegangan 1.5VDC?
R295 1-216-817-91RES, CHIP 470



Posisi tempat yang lain dari R295



Untuk testpoint
Pada kaki 10 PVCC2 Dengan tegangan 5VDC
Pada kaki 21 PVCC3 Dengan tegangan 5VDC
Kita akan mengukurnya di IC C285 dan C290
Dimanakah letaknya IC C285 dan C290 mari kita lihat gambar
Dibawah ini....

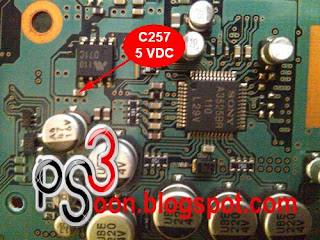

Dimanakah "Testpoint" kaki 41 VCC2 yang  terdapat tegangan 5VDC?
C257 1-125-837-91CAP, CHIP CERAMIC 1MF B( 1608)



Bagaimana sekarang kalo kita sudah mengukur semuanya.
Dan tegangan Tidak ada masalah, Semua sesuai tapi Gambar
Masih Blank, Adakah yang harus diukur IC Lainnya?
Ya, Dalam Bagan algorithme, masih tersisa IC205 dan IC202
Semuanya IC BGA, IC yang kakinya terdapat dibawah ICnya
Bagaimana cara mengukurnya? dan bagaimana mencari testpointnya
Lanjutkan Petualangan Eyang besok, Dengan judul "PS2
GAMBAR BLANK [PART 2]"
