PS2 NOT DETECK NA+HDD



P R O L O O G :

Ada beberapa Incu Eyang Pusing
Menghadapi PS2, Ketika beli PS2 bekas.
Dicek masuk Browser, Semua controller jalan
Cuman Optik ngga jalan, Tapi ketika
Dimasukin NA [Network Adaptor]+HDD [Hardisk]
Dengan tujuan mau dibuat PS2HDD
Kok ngga ke deteck... masuk terus Browser
Padahal Settingan Matrix sudah bener.....
Hardisk dan NA pun dipindah kemesin lain Jalan
Semua Fuse Sudah dicek nyambung semua
Lantas apa lagi Eyang....Booting sudah bener
Mohon bantuannya...Kalo bisa kasih Incu
gambarnya yang detil ya Eyang..
Makasih...

RUSLI
Palembang

S O L U S I :

Kalo dilihat hasil Analisa yang Incu lakukan
Eyang pikir ada beberapa hal yang harus kita simpulkan.
1]. Ps2 yang Incu miliki Optiknya ngga jalan [Cabut saja]
2]. NA+HDD dimesin lain jalan berarti NA+HDD Tidak ada masalah
3]. NA+HDD dimesin lain jalan berarti BOOTING ngga ada masalah
4]. NA+HDD dimesin lain jalan berarti Format dan Hardware ngga ada masalah
5]. Settingan Matrix sudah bener
6]. Fuse sudah dicek semua bener.
Nah... ada satu yang dilewatkan, Incu ngga ngasih tahu Type mesin PS2nya
Padahal Jika ngasih tahu...Mungkin bisa lebih Presisi Eyang kasih detil
Testpointnya dimana....
Ya, sekarang kita buka aja Buku sakti kita... EBOOK PS2 dengan
DATASHEET, Yang berjudul... "DATASHEET SCPH-30000 SERIES
6TH EDITION" Buka pada halaman 15 Dan Carilah Konektor
Penghubung NA ke Mainboard PS2



Tampilan  Nyata pada Mainboard PS2 GH-026



Lihatlah Tiap pinnya, Perhatikan dengan seksama,  Tengoklah
Adakah Pinout yang amblas, dan Masuk kedalam? Atau mungkin bersentuhan
Dengan Pin yang lainnya? Jika Tidak ada Yang amblas, Atau penyok.
Gunakan AVOMETER ANALOG Incu. Kita akan Mengukur
Teganganya...Tegangan yang akan kita ukur adalah tegangan 12VDC
Dan Tegangan 5VDC

Pada Halaman 9 Kita Diperlihatkan 2buah Titik Tespoint 5 dan 12 VDC
Yaitu dengan mengukur kaki C504 (HDD 5VDC) dan C501 (HDD 12VDC)



Seandainya ketika diukur Ternyata C504 ada tegangan 5VDC tapi
C501...Tetap tidak ada tegangan, Maka yang akan kita telusuri adalah
Jalur IC501 12VDC... Sebelumnya ada baiknya Incu ukur pula Testpoint
IC Controller HDD Pada "halaman 7", Incu bisa lihat IC510

IC501 6-700-231-01IC CXD9611AR

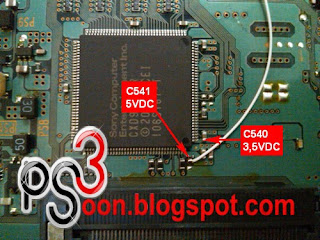

Testpoint yang harus diukur menggunakan AVOMETER Analog
adalah : Lihat gambar dibawah ini.



Semoga bisa membantu Incu Eyang Bapak RUSLI di Palembang
Jika masih ada hambatan, dan Masalah, Silahkan Incu Email/SMS/BBM
lagi sama Eyang....

Gunakan DATASHEET EBOOK PS2.... Cu kalo sudah berhadapan
Dengan Proses ANALISA dan Proses PENGUKURAN. Jangan dibiasakan
Tebak-Tebak buah manggis, Pengen Cepet, Dan selalu Terburu-buru
Dalam bekerja. Kenali alat kerja yang digunakan Sisi baik dan sisi buruknya

Bagaimana bekerja dengan SOLDER....Sisi baik dan sisi buruknya
Bagaimana bekerja dengan BLOWER....Sisi baik dan sisi buruknya
Bagaimana bekerja dengan BGA Rework Station....Sisi baik dan sisi buruknya
Bagaimana bekerja dengan LOGIC PROBE....Sisi baik dan sisi buruknya
Bagaimana bekerja dengan OSILOSKOP....Sisi baik dan sisi buruknya
Bagaimana bekerja dengan AVOMETER digital....Sisi baik dan sisi buruknya
Bagaimana bekerja dengan AVOMETER analog....Sisi baik dan sisi buruknya
Bagaimana bekerja dengan BGA FRAME KIT....Sisi baik dan sisi buruknya
Bagaimana bekerja dengan VACUUM PUMP IC....Sisi baik dan sisi buruknya

Jika incu sudah mengenal baik buruknya alat yang digunakan, tentu memilih
TestPoint, berdasarkan dengan alat yang akan digunakan... Ngga mungkin kan
Ngukur Frekwensi pake AVOMETER analog? atau dalam mencabut IC BGA
Lebih baik mana hasil kerjanya menggunakan BGA RS atau BLOWER/Heatgun
Atau HOTAIR? Silahkan pertimbangkan Hasil kerja yang akan didapat.
Mau tidak mau, Setiap montir atau teknisi, Akan dipaksa untuk mampu
Menggunakan peralatan yang lebih "Cerdas" Lihatlah perkembangan IC
Sekarang, IC SMD sudah mulai akan ditinggalkan...beralih ke BGA.
BGA pun bukan lagi single layer....bahkan sudah mulai multi layer.
Pertimbangkan....
