TUTORIAL DEBALLING DAN REBALLING IC BGA MENGGUNAKAN STENCIL DIRECT HEAT+HOLDER




Bagaimana cara menggunakan
Holder DIRECT HEAT STENCIL
Untuk memasang SolderBall pada IC BGA?
Misalkan mau  Incu mau Memasang



IC GS PS2 dengan Type IC [CXD 2949 CGB [0.76 mm]
Keterangan :
IC GS adalah : Nama IC
IC [CXD 2949 CGB adalah : Type IC
0.76 mm adalah : Besarnya Ukuran solder ball yang dipakai

BAGAIMANA CARA MELAKUKANYA?



Perhatikan
Keterangan Gambar :
A dan B adalah sebagai Pilar Penjepit kiri dan kanan
C Per penyangga IC yang akan di DEBALLING
D Kunci L yang berguna untuk membuka sekrup Pilar A dan B



Kita siapkan HOLDER DIRECT HEATnya
Bukalah Pilar A dan Pilar B dengan membuka tiap sekrupnya
Gunakan Kunci L bawaannya.

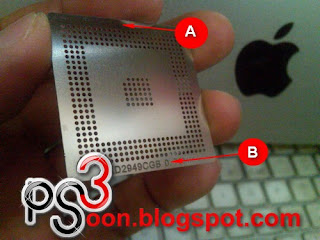

Keterangan gambar :
A. Adalah untuk melihat serie Plat. Kalo Kosong berarti cuman satu-satunya.
B. Adalah Type IC Yang bisa dipadankan dengan Butir Timah sebesar 0.76 mm

Ambil sekarang IC GS yang sudah dibersihkan dari timah
Sisa SolderBall bersihkan tiap Fixture nya menggunakan
ISOPROPHYL ALKOHOL, Usahakan benar-benar bersih
Oleskan LOFET keatas permukaan IC GS PS2





Tutup dan paskan Menggunakan Stencil Plat Direct Heat
Diatasnya, Usahakan posisinya Tepat diatas LAND BGA IC GS



Tempelkan dan rekatkan IC GS tersebut dengan Plat Stencil BGA
Direct heat, Maka akan terlihat, Seperti gambar dibawah Ini.







Nah...Sekarang kita siap melakukan Proses DEBALLING
yaitu proses menaruh dan membuat posisi Timah tepat
menempati Fixture sebelum di panggang...
Siapkan sekarang PIRING
Sebagai Tatakan proses Deballing
[Cara kampung Ala Eyang] Sekarang Taruh Holder Heater
Diatasnya



Jika sudah Rapih semua SolderBall Tertanam
Incu berikan AMTECH Secukupnya
Jangan Lupa Hindari dari sikap terburu buru dan Gugup





Setelah Beres hal tadi diatas, Kita taruh sekarang di mesin
BGA Rework Station yang kita miliki dan Panggang disana
Sampai 185c... Tiriskan sekarang tanpa di FAN
