Minggu, 03 Juni 2012

MEMPERBAIKI NETWORK ADAPTOR PS2






Seringkali
Eyang melihat
Banyak diantara kita
Sudah memiliki PS2 yang
Pakai Hardisk, Seringkali
Mereka Copy Game sendiri dan
Terlihat Sudah "JAGOAN" untuk melakukannya sendiri
Tapi karena seringnya proses "CABUT PASANG"
Maka Resiko NA Rusak menjadi besar
Apalagi NA TW atau Palsu
Rentan banget rusak



Tahukah Incu....
Part apa aja yang sering rusak?
Dan patut diukur secara detil?
Sebetulnya NA yang banyak beredar Sekarang
Tentu Yang memiliki Hanya Ethernet saja
Alias single port saja ETHERNET ....
Hungkung nya cu...



Kenapa?
Tentu karena NA jenis ini, jenis yang lebih Murah Harganya
Jika dibandingkan dengan NA yang Double port
Eh setelah single port Palsu lagi
Ya, lebih Murah banget dibanding NA ORI
Double Port



Mari kita buka
Dan Preteli NA [Network Adaptor] nya

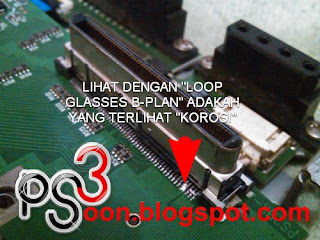

Lihatlah Konektor antara PS2 mainboard dengan Network Adaptornya [NA]
Adakah Terlihat, Ada Pin Out yang bengkok? Patah? Karat?
Atau Oksida Pada tiap kakinya?



Sekarang perhatikan hanya bagian pin kakinya saja





Solusinya : Cobalah Cabut dulu Soketnya dan bersihkan timah yang tersisa
Betulin Pin Kakinya secara manual, Gunakan pinset untuk meluruskan Pin
Kaki yang bengkok, Cucilah pake cairan Bensin dan bersihkan...
Jika Dibetulin Bisa dan masih terlihat Rata dan tidak ada yang patah.
Masih layak, Berarti tidak perlu Ganti. Pasang kembali dan solder  ulang

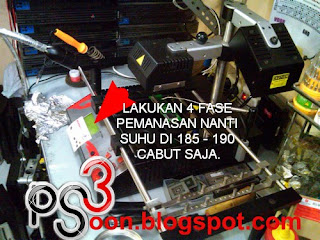

Taruh PCB Mainboard NA dijepit oleh Frame klip XY Table
Gunakan 4 Fase pemanasan Seperti  biasa, Pada suhu 190 cabutlah







Lihat Proses pencabutannya pada video dibawah ini
Jika mau lihat dan didownload silahkan lihat disini



Lakukan Proses Pencabutan 4 Fase yang sama dengan IC XILINK
SPARTAN nya. [Type Ic SMD] Gunakan Corong Vacuum Pump
Bawaannya JOVY dan lihatlah Hasilnya...



Seringkali Eyang dapati, Kasusnya bukan IC Rusak atau IC yang Mati
Tapi setelah diukur dinyatakan nilainya, "Salah" Patut dicurigai, Bisa saja
kakinya Oksida ataupun korosi, Solusinya "Angkat cabut, bersihin dan
Pasang ulang menggunakan Timah yang baru...











Bagaimana sekarang memasang lagi IC XILINKSPARTAN nya.
[Type Ic SMD], Kalau pake Solder atau blower bisa, Pake solder
Pun bisa, Tapi masalahnya sekarang bagaimana dengan hasil dan
Kualitas kerja yang baik, Tentu menggunakan BGA Rework Station
Cuman karena kebanyakan Incu Eyang  hanya punya dan pake
Solder dan hotair. maka eyang bahas pake dua alat ini aja :
Soder dan hotair

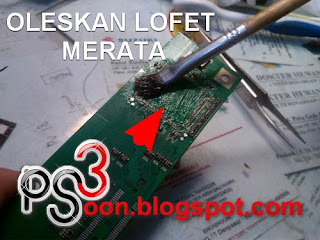

Mulailah resoldering dengan menggunakan solder...



Apakah Hanya Oksida dan karat saja masalahnya?
Bagaimana dengan cara mengukurnya?  Ikuti postingan
Berikutnya ya Cu...
