BEBERAPA FUNGSI FUSE PADA PS3




Perlindungan perangkat keras atau Hardware
Biasanya diterapkan dalam bentuk FUSE, Fuse
Seringkali diterjemahkan sebagai IC Link,
Atau Thermistors, Atau bahasa yang lebih
Keren untuk Ibu-ibu menyebutnya,  adalah Sekring.
Atau sikring, Tentu itu,
Kalo orang Sunda bilang.



IC Link PS3501 bermuatan 1.2A/72V.
Diterjemahkan didalam EBOOK PS3
Pada DATASHEET 5th PS3
Halaman 29, Adalah :
PS3501 1-576-282-21 LINK,
SQUARE CHIP TYPE IC (1.2A/72V)
Fungsi FUSE ini untuk memproteksi
IC3502 (MM1761KHBE) pin 8 (VIN),
Arus yang datang dari
+3.3V_MISC

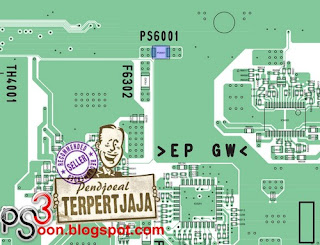

IC Link PS6001 bermuatan 2A/72V
Dapat dilihat didalam EBOOK PS3
Pada DATASHEET 6th PS3
Halaman 44, Adalah :
PS6001 1-533-282-21 LINK, IC (2A/72V)
Berguna untuk memproteksi
IC Q6001 FDQ7238AS
Jika sekering ini gagal melindungi,
Pada regulator +3.3V_MISC
Maka mesin akan langsung dia matikan
hanya dalam hitungan waktu 2 detik
Arus yang datang dari CN6004
Pin 1 (+12V_MAIN)



Jadi, Mohon maaf bagi, Para montir
Jago menerawang, Dan jago meramal.
Pastiin aja "ukur", Jangan pake
Ramalan nasib, Apalagi pake ramalan Hongsui.
Kalo Ngukur Fuse. Mentang-Mentang mesin
Mati dalam 2 detik, langsung di Vonis "Penyakitnya" YLOD.
Akhirnya, Ujug-ujug, IC RSX dan CELL di Blower
Sampai meletup, Lepas resistor micron di
Didalam RSX nya, "Meloncat" Nah teriaknya.
Sumringah, Sudah mateng, Mantap tuh
Kerjaan, Sampai "meletek", Popcorn PCbnya.
Soalnya dulu mantan penjual jagung. jadi kalo
Belum terlihat, Bijinya meletup, Terbelah, jadi 2
Berarti belum mateng jagungnya...
Terus aja di panggang. Pake Blower...
Hehehehe...



Beberapa fungsi FUSE,  Pada mainboard PS3.
Kode Fuse TH=Thermistor Positife
Posisi pada Mainboard COK-

TH2401 1-802-276-1 1 THERMISTOR, POSITIVE
TH2501 1-802-276-1 1 THERMISTOR, POSITIVE
TH3202 1-802-243-1 1 THERMISTOR, POSITIVE
TH3203 1-802-277-1 1 THERMISTOR, POSITIVE
TH3204 1-802-277-1 1 THERMISTOR, POSITIVE
TH3301 1-802-243-1 1 THERMISTOR, POSITIVE
TH3302 1-802-243-1 1 THERMISTOR, POSITIVE
TH3401 1-802-243-1 1 THERMISTOR, POSITIVE
TH3701 1-802-277-1 1 THERMISTOR, POSITIVE
TH3702 1-802-243-1 1 THERMISTOR, POSITIVE
TH4001 1-802-277-1 1 THERMISTOR, POSITIVE
TH4002 1-802-277-1 1 THERMISTOR, POSITIVE
TH6001 1-802-243-1 1 THERMISTOR, POSITIVE
TH6002 1-802-283-1 1 THERMISTOR, POSITIVE



TH2401: Di Fungsikan untuk melindungi CN2401
(12PIN), MultiAV, Terutama pada jalur Pin ke 3,
DCOUT dari MultiAV output connector Yang
Diconvert oleh IC2403 (Diolah dari 12V ke 5V)
IC2403 ini,  Sering juga disebut Step Down Converter
TH2401 lebih sering berfungsi melindungi AVout



Tanda-Tanda TH2401 nya putus adalah, Sinyal atau pulsa
Video Out, Tidak terukur, Pada saat ditampilkan di TV
Video out dan Audio out Tidak keluar, Sementara pada
Tampilan HDMI bisa jalan normal.

Selamat belajar...
