FUNGSI FUSE PADA PS3 (COK-001) PART 1





Lihat EBOOK PS3 yang telah Incu beli.
Buka judulnya "DATASHEET 5th EDITION"
Buka pada halaman 44.

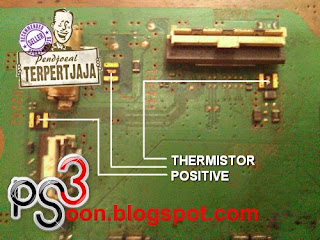

THERMISTOR POSITIVE

TH2401 1-802-276-1 1 THERMISTOR,  POSITIVE
TH2501 1-802-276-1 1 THERMISTOR,  POSITIVE
TH3202 1-802-243-1 1 THERMISTOR,  POSITIVE
TH3203 1-802-277-1 1 THERMISTOR,  POSITIVE
TH3204 1-802-277-1 1 THERMISTOR,  POSITIVE
TH3301 1-802-243-1 1 THERMISTOR,  POSITIVE
TH3302 1-802-243-1 1 THERMISTOR,  POSITIVE
TH3401 1-802-243-1 1 THERMISTOR,  POSITIVE
TH3701 1-802-277-1 1 THERMISTOR,  POSITIVE
TH3702 1-802-243-1 1 THERMISTOR,  POSITIVE
TH4001 1-802-277-1 1 THERMISTOR,  POSITIVE
TH4002 1-802-277-1 1 THERMISTOR,  POSITIVE
TH6001 1-802-243-1 1 THERMISTOR,  POSITIVE
TH6002 1-802-283-1 1 THERMISTOR,  POSITIVE

Tahukah artinya, Apa yang ditulis diatas?
Apa sekedar terlihat seperti kode Porkas atau Togel saja?
Pasti dan jelas bukan keduanya.
Itu adalah no seri dari FUSE PS3 Thermistor Positife
Tahukah Fungsinya masing-masing?
Tahukah Fuse tersebut melindungi IC apa?
Kalo gunanya FUSE, Sudah Eyang kasih tahu,
Jawabannya, Lihat disini.
Masa lupa?



TH2401 1-802-276-1 1 THERMISTOR,  POSITIVE
Berfungsi Untuk melindungi CN2401 (12 Pin) MultiAV
Terutama Pada pin ke 3 DCout (MultiAV output connector)
Melindungi dari jebolnya Arus dari IC2403
Yang mampu mengkonvert dari
12V menjadi 5V saja.

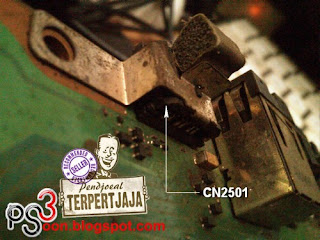

TH2501 1-802-276-1 1 THERMISTOR, POSITIVE
Berfungsi Untuk melindungi CN2501 (20 Pin) HDMI port
Terutama Pada pin ke 18 Yang terdapat arus  +5 V Dari
Konektor output HDMI dan diregister oleh (+5 V_ANA)
Melalui R2553 0Ohm.



Lihatlah EBOOK PS3, Pada halaman 15, 29, Dan 44

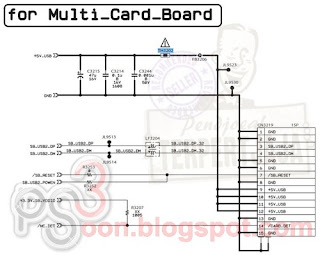

TH3202 1-802-243-1 1 THERMISTOR,  POSITIVE

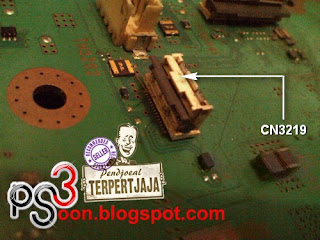

Berfungsi Untuk melindungi  CN3219 (15 Pin) Multi Card Board





Pin ke 9, Yang terdapat arus +5V_USB,
Pin ke 10, Yang terdapat arus +5V_USB,
Pin ke 11, Yang terdapat arus +5V_USB,
Pin ke 12, Yang terdapat arus +5V_USB.





Lihatlah EBOOK PS3, Pada halaman 28

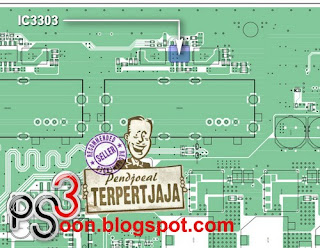

TH3301 1-802-243-1 1 THERMISTOR,  POSITIVE
Berfungsi Untuk melindungi IC3303 bagian  (USB Power)
BD6517F pada Pin ke 7 VDD via R3351 sebesar 0 Ohm.
Yang terdapat arus  +5V_USB





Lihatlah EBOOK PS3, Pada halaman 28

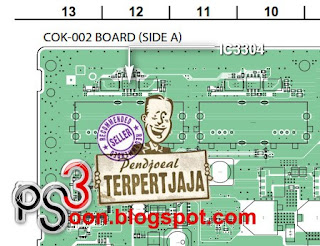

TH3302 1-802-243-1 1 THERMISTOR,  POSITIVE
Berfungsi Untuk melindungi IC3304 bagian  (USB Power)
BD6517F pada Pin ke 7 VDD via R3351 sebesar 0 Ohm.
Yang terdapat arus  +5V_USB





TH3401 1-802-243-1 1 THERMISTOR,  POSITIVE
Berfungsi Untuk melindungi CN3401
Pada Pin ke 22 (SATA Harddrive power)
Pin 14 +5V,
Pin 15 +5V,
Pin 16 +5V. Yang terdapat arus untuk +5V_HDD




Lihat EBOOK PS3 pada halaman 29 sektor A-8-9
TH3702 1-802-243-1 1 THERMISTOR,  POSITIVE
Berfungsi Untuk melindungi CN3701
Pada Pin ke 33 (Wifi Board)
Pin 3 +5V_MISC,
Pin 4 +5V_MISC,
Pin 5 +5V_MISC



Lihat EBOOK PS3 pada halaman 29 Sektor A-7-8
TH6001 1-802-243-1 1 THERMISTOR,  POSITIVE
Berfungsi Untuk melindungi Q6010 (BD drive power)
SI4943BDY-T1-E3
Pin 3 Yang terdapat arus untuk +5V_BD
