Friday, August 31, 2012

PS2 FAT (GH-023) NOT DETECK STICK CONTROLLER




Pada saat ini Eyang terima servicesan, PS2 Tebal atau FAT, Dengan serial mainboard GH-023, Yang ngga bisa ngedeteksi, Adanya Stik Controller, Apapun sticknya, Ketika dicolokin, Ngga bisa koneksi, Dan sama sekali ngga bisa berfungsi, Padahal stik controller tersebut tidak ada masalah, Stik tersebut "Baru" jadi kesimpulan masalah bukan pada stiknya, Tapi pada PS2nya.



Ada baiknya kita sekarang membuka Buku panduan kita bersama, EBOOK PS2, dengan judul bahasan :
1.1.1. DATASHEET SCPH-30000 SERIES 6TH EDITION
1.1.2. DATASHEET SCPH-50000 SERIES 2ND EDITION FOR GH-023 BOARD
1.1.3. DATASHEET SCPH-50000 SERIES 2ND EDITION FOR GH-026 BOARD
Buka sekaligus ke 3 datasheet tersebut, Hal ini untuk membuat perbandingan yang akurat mengenai proses identifikasi dari ukuran IC, dan Jalur jalurnya. Buka sekarang DATASHEET SCPH-30000 SERIES 6TH EDITION, Buka pada halaman 7, Pada halaman BLOCK DIAGRAM.



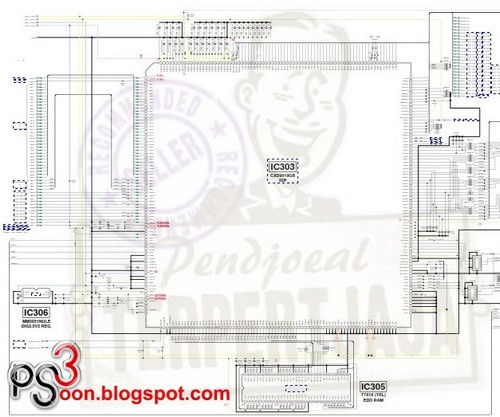

Lihat dan buka pada halaman 15, Pada DATASHEET SCPH-50000 SERIES 2ND EDITION FOR GH-023 BOARD, Carilah Konektor stik, Dan lihat terdapat serialnya CN302.



Bagaimana Jalur-jalur pada CN302, Apa saja muatannya?


Nah, Setelah tahu jalur, Dan muatan pada konektor tersebut, Ukurlah tiap titik testpoint, Yang bermuatan tegangan listrik, Contohnya : Pada JL312, JL310 dan JL311, Pada JL312 + JL310 harus bermuatan 3,5 VDC, Sementara pada JL311, Harus bermuatan 8 VDC.



Ketika diukur semuanya, Tegangan masuk, Dan sesuai, Apa langkah selanjutnya yang harus incu lakukan? Ternyata menurut Diagram Block, Kita harus mengukur IC303 [8-759-699-11IC] CXD9619GB Bagaimana cara mengukurnya? Baik, Kita buka sekarang halaman 11,

1. Pada kaki 1 [MSCLK] Frekwensi 36 MHz, Diukur pada kaki IC104 pin 431.
2. Pada kaki 2 [PGCLK] Frekwensi 33 MHz, Diukur pada kaki IC104 pin 390.
3. Pada kaki 50 [CYS_01] Frekwensi 16,9344 MHz, Diukur pada kaki X302, R321
4. Pada kaki 51 [CYS_00] Frekwensi 16,9344 MHz, Diukur pada kaki X302, R321
5. Pada kaki 66 [AVDD] 2,5 VDC, Diukur pada kaki C309
6. Pada kaki 74 [XTAL1] Frekwensi 24,576MHz, Diukur pada kaki X301
7. Pada kaki 75 [XTAL0] Frekwensi 24,576 MHz, Diukur pada kaki X301
8. Pada kaki 139[VDD18] 1,8 VDC, Diukur pada kaki C317,C319,C321,C323.dll.
9. Pada kaki 149[VDD18] 1,8 VDC, Diukur pada kaki C317,C319,C321,C323.dll.
10. Pada kaki 150[ VDD18]1,8VDC, Diukur pada kakiC317,C319,C321,C323.dll.
11. Pada kaki160[VDD18]1,8VDC, Diukur pada kakiR352
12. Pada kaki178[USBVDD]3,5VDC, Diukur pada kakiRB314, RB324,RB325,RB322
13. Pada kaki184[CDC3]3,5VDC, Diukur pada kakiRB314, RB324,RB325,RB322
14. Pada kaki185[CDC2]3,5VDC, Diukur pada kaki\RB314, RB324,RB325,RB322
15. Pada kaki\186\[\CDC1 ]\3,5\VDC, Diukur pada kaki\RB314, RB324,RB325,RB322
16. Pada kaki\187\[\CDC0 ]\3,5\VDC, Diukur pada kaki\RB314, RB324,RB325,RB322
17. Pada kaki\188\[\SAS3 ]\3,5\VDC, Diukur pada kaki\RB314, RB324,RB325,RB322
18. Pada kaki189[SAS2 ]3,5VDC, Diukur pada kakiRB314, RB324,RB325,RB322
19. Pada kaki293[VDD18]1,8VDC, Diukur pada kakiC317,C319,C321,C323.dll.
20. Pada kaki294[VDD33] 3,5VDC, Diukur pada kakiR328
21. Pada kaki295[VDD18]3,5VDC, Diukur pada kakiC317,C319,C321,C323.dll.
22. Pada kaki296[VDD33]3,5VDC, Diukur pada kakiC336,C334,C332,C330,C328
23. Pada kaki297[VDD33]3,5VDC, Diukur pada kakiC336,C334,C332,C330,C328
24. Pada kaki298[VDD33]3,5VDC, Diukur pada kakiC336,C334,C332,C330,C328
25. Pada kaki299[VDD33]3,5VDC, Diukur pada kakiC336,C334,C332,C330,C328
26. Pada kaki300[VDD33]3,5VDC, Diukur pada kakiC336,C334,C332,C330,C328
27. Pada kaki301[VDD33]3,5VDC, Diukur pada kakiC336,C334,C332,C330,C328
28. Pada kaki302[VDD33]3,5VDC, Diukur pada kakiC336,C334,C332,C330,C328
29. Pada kaki303[VDD33]3,5VDC, Diukur pada kakiC336,C334,C332,C330,C328
30. Pada kaki304[VDD33]3,5VDC, Diukur pada kakiC336,C334,C332,C330,C328
31. Pada kaki305 [VDD33]3,5VDC,Diukur pada kakiC336,C334,C332,C330,C328
32. Pada kaki306[VDD33]3,5VDC, Diukur pada kakiC336,C334,C332,C330,C328
33. Pada kaki307[VDD33]3,5VDC, Diukur pada kakiC336,C334,C332,C330,C328
34. Pada kaki308[oscvdd ]1,8VDC, Diukur pada kakiC325
35. Pada kaki312[VDD18]1,5VDC, Diukur pada kakiC307
36. Pada kaki313[VDD18]1,5VDC, Diukur pada kakiC307
37. Pada kaki314[VDD18]1,5VDC, Diukur pada kakiC307
38. Pada kaki315[VDD18]1,5VDC, Diukur pada kakiC307
39. Pada kaki316[VDD18]1,5VDC, Diukur pada kakiC307



Apakah sebanyak itu satu-persatu Incu harus mengukurnya? Tentu tidak, Gunakan system pengelompokan, Dari titik kaki yang harus diukur, Misalkan :

35. Pada kaki 312[VDD18]1,5VDC, Diukur pada kakiC307
36. Pada kaki313[VDD18]1,5VDC, Diukur pada kakiC307
37. Pada kaki314[VDD18]1,5VDC, Diukur pada kakiC307
38. Pada kaki315[VDD18]1,5VDC, Diukur pada kakiC307
39. Pada kaki316[VDD18]1,5VDC, Diukur pada kakiC307

Incu hanya perlu mengukur C307 harus1,5VDC [VDD18] Tidak semua kaki, Diukur satu persatu

22. Pada kaki296[VDD33]3,5VDC, Diukur pada kaki C336,C334,C332,C330,C328
23. Pada kaki297[VDD33]3,5VDC, Diukur pada kaki C336,C334,C332,C330,C328
24. Pada kaki298[VDD33]3,5VDC, Diukur pada kaki C336,C334,C332,C330,C328
25. Pada kaki299[VDD33]3,5VDC, Diukur pada kaki C336,C334,C332,C330,C328
26. Pada kaki300[VDD33]3,5VDC, Diukur pada kaki C336,C334,C332,C330,C328
27. Pada kaki301[VDD33]3,5VDC, Diukur pada kaki C336,C334,C332,C330,C328
28. Pada kaki302[VDD33]3,5VDC, Diukur pada kaki C336,C334,C332,C330,C328
29. Pada kaki303[VDD33]3,5VDC, Diukur pada kaki C336,C334,C332,C330,C328
30. Pada kaki304[VDD33]3,5VDC, Diukur pada kaki C336,C334,C332,C330,C328
31. Pada kaki305[VDD33]3,5VDC, Diukur pada kaki C336,C334,C332,C330,C328
32. Pada kaki306[VDD33]3,5VDC, Diukur pada kaki C336,C334,C332,C330,C328
33. Pada kaki307[VDD33]3,5VDC, Diukur pada kaki C336,C334,C332,C330,C328

Incu hanya perlu mengukur C336,C334,C332,C330,C328harus3,5VDC [VDD33]Tidak semua kaki harus diukur satu persatu, membosankan dan membuat kita kerja lama, Jadi usahakan pahami datasheet, kemudian kerjakan dengan cara dikelompokan... dan mengukur hanya satu simpulnya saja. Silahkan lakukan pada yang lainnya.

Jangan lupa, "Jangan abaikan Coupling dan Decoupling" hehehe...tentu bukan makanan khas daerah tertentu, Seperti Cirebon, dengan asinan khasnya, Dari pak Kurniadi,  Tapi ini adalah, IC-IC kecil yang biasanya berada disekitar IC besar yang kita ukur, Bisa berfungsi sebagai Penyelaras, Penyeimbang arus dan Resistor, Misalnya semacam RB, Capasitor, dan Resistor yang memiliki nilai tertentu.  Kadang Eyang suka malas, untuk mengelompokan,  Dan baru mengukur, Justru Coupling ICnya, Ini jelas kebiasaan salah, Tapi sering dilakukan, Kalo fisik sudah jenuh, Capek, dan mendadak Otak bolot. Yaitu, Dimulai pengukuran justru dari Coupling dan Decouplingnya, Misalnya PS2 Blank, Dan dari hasil penelusuran IC antara EE dan IC102, dan IC103 tidak stabil Frekwensinya...hem Ukur saja langsung RB-RBnya, Begitu tidak sesuai, Langsung Ganti... dan ketika diukur lagi frekwensinya, "Masuk" memenuhi seharusnya nilai standartnya..Pada saat ditest ke TV, Pasti jalan...Begitu Cu...!



Update EBOOK untuk Incu semua terkasih hari ini
Adalah : ...............................................................
.............................................................................
Perkembangan Elektronik sangat pesat, Saking pesatnya, Beberapa bentuk komponen, Dan part, Banyak disesuaikan, Dengan fungsi, Design dan Ukuran penempatan pada suatu bidang. menjadi ikut berubah, Hal ini tentu menuntut perubahan-perubahan "Exstreme" Dalam berbagai Sisi, Tapi satu hal yang paling abadi, Dan tidak akan berubah, Sampai kapanpun Adalah dasar-dasar elektroniknya, Termasuk hukum-hukum dasarnya, Mungkinkah seorang teknisi menyatakan satuan Daya adalah Amphere? Dan Watt adalah satuan   tegangan? Sementara mengerjakan masalah mainboard selalu ditebak tanpa diukur? Sering, bahkan sering sekali, Eyang melihat, beberapa teman Eyang, kalo PS2nya Blank, Langsung babat Resistor Bloknya, Atau langsung cabut IC Kacanya, Benarkah cara-cara seperti ini? Eyang akui, kerja menggunakan Teori, lebih lambat dalam proses pengerjaannnya, Tapi lebih jelas tingkat keberhasilannya, Pesan Eyang, Jangan dibiasakan bekerja seperti hal ini, Belajarlah mulai dari Nol, Bukan belajar sepotong-potong, Jadilah Profesional, Bekerjalah dengan dedikasi, bukan asal, Misalkan Fuse putus harusnya  diganti, Malah di jumper pakai Timah, Pakai kawat, Yang penting jalan, Tapi suatu saat terjadi "Short" Maka IC Gede,  Yang pada rontok... Eyang melihat masih banyak teknisi yang bekerja ngga punya hati seperti ini. Nah untuk menuju profesional teknisi, Incu harus tahu dan belajar dasar-dasarnya. Dan dasar dasar inilah yang akan kita pelajari, Eyang akan berikan dasar-dasar Elektronikanya,





TUTORIAL TEKS DAN PROGRAM
DASAR DASAR TEORI RESISTOR DAN PERHITUNGANNYA
UNLOCKED FULL VERSION FOR PDF.

PERHATIAN :
Tutorial dan program diatas, Eyang akan berikan terhadap mereka yang layak menerimanya, Mereka yang telah membuktikan,  Memang MAMPU menghargai Ilmu dan Pengetahuan, Bukan seorang PENGEMIS, ataupun pengejar belas kasihan dari orang lain, Incu berani menyisihkan dari uang yang ada,  Untuk membeli Ebook PS2, PS3 dan PSP, Dengan berani menerjang Resiko, Apakah akan tertipu, Mengirim uang, sebelum barang di terima, Tanpa keinginan yang sungguh-sungguh, Tanpa penghargaan yang mendalam, Tanpa kepercayaan kepada blog ini,  Dengan penulis Eyang, Tentu hal ini tidak akan Incu lakukan. Oleh sebab itu sebagai penghargaan yang tulus, Eyang akan berikan Hal ini GRATIS seperti biasanya. silahkan periksa emailnya Masing-masing...

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :
1. PS2 NOT DETECK NA+HDD
2. MENCABUT TIMAH SISA SOLDER BALL IC EE PS2
3. MENGENAL RESISTOR SMD PS2 GH026
4. TOMBOL ON/OFF RESET PS2 NGGA BERFUNGSI [PART 1]
5. PS2 GAMBAR BLANK [PART 2]


Bagi yang suka GRATIS...
Silahkan Incu cari DATASHEET
Serta EBOOK PS2, PS3 dan PSP Sendiri.
Silahkan....
Jadi nanti bisa tahu,
Dan bisa belajar untuk menghargai...
Karena HANYA Untuk Mencaripun
Dibutuhkan KEMAUAN, WAKTU dan UPAYA yang Tidak mudah
Dan butuh KONSENTRASI....
Belum dengan segala RESIKOnya
Terkena VIRUS, SPAMMER
Dan lain-lainnya.


Belajarlah memiliki "harga diri"
Belajarlah menikmati hidup, Dari memberi,
Bukan dari menerima
Janganlah merasa Bahagia,
Karena tangan mampu untuk menengadah
Jadikan segala sesuatu,
Bisa bermanfaat untuk orang lain
Bahkan sekalipun "Sampah",
Bisa diolah dan menghasilkan Berkat
Tanpa perlu, Merendahkan Harga diri,
Menjadi seorang pengemis.
Gan, Ane minta linknya dong?
Minta dong, programnya, kan situ punya?
Bagi dong tutorialnya?
Beginilah biasanya gaya "Pengemis" ngomong.
Sudah ngemis belaga pula.
Sederhana jawabannya, "Cari sendiri"
Hehehehe " Persaben" ibu bapak
Mangga macul weh di kebon
Kaditu...


PERTIMBANGKAN :
Berapa LAMA WAKTU yang dibutuhkan?
Berapa LAMA WAKTU Untuk MENDOWNLOAD Ratusan Ebook?
Berapa LAMA WAKTU yang dibutuhkan Untuk MENCARI di Internet?
Berapa harus BAYAR INTERNET?
Berapa banyak WAKTU yang Incu buang untuk melakukan Itu semua?
Bagaimana dengan RESIKO Virus dan lain-lainnya?



Jika Waktu dan "Hemat Uang"

Itu yang Incu mau, Kenapa tidak memilih, Membeli
Yang sudah bisa dibeli? Dan Mudah untuk didapatkan...?
Dan terupdate terus menerus berdasarkan Postingan?
Tidak beresiko dengan adanya Virus dan lain-lain
Cepat, Mudah dan Tuntas.
Silahkan Incu Pesan, EBOOKnya
Eyang jual Tiap EBOOK harganya Rp 175.000
Sudah termasuk ongkos kirim
Kemanapun dan dimanapun Incu berada...
Kelebihan apa yang incu akan dapatkan?

1. EBOOK Yang Incu beli, Akan Eyang UPDATE
Terus menerus Disesuaikan dengan Postingan Yang ada
Dan ditampilkan pada Blog
Misalkan : Eyang tampilkan sebuah Data
Dan ada yang bisa, Incu Download
Baik Program maupun File Datasheetnya
Nah...Program serta File Datasheetnya ini
Yang Akan Eyang Bagi-bagi kan LINKnya Secara GRATIS
Alias FREE melalui EMAIL.
[Tentu hanya melalui Email, Yang teregistrasi saja data pemiliknya]

2. Incu beli EBOOK hanya sekali saja
Tidak berulang-ulang, Misalkan : Incu membeli EBOOK PS2
Maka Update PS2 Akan eyang Berikan GRATIS
Secara terus menerus, Khusus yang Berkaitan dengan PS2.
Selama PS3oon masih berdiri. Eyang akan berikan Gratis alias Free
Melalui EMAIL yang Incu miliki

3. Bagi yang telah membeli EBOOK PS2, PS3 dan PSP
Sekaligus Ketika ada Update EBOOK
Apapun yang berkaitan dengan ketiga Tiganya
Maka Akan Eyang berikan Gratis
Apapun yang Eyang tayangkan Pada Postingan
Baik DATASHEET maupun Programnya Yang terbaru
Yang telah Eyang Dapatkan.
Daftarkan segera EMAIL Incu semua
Dan berikan data alamat yang Valid
Yang sesuai dengan Data
Pada saat Incu memesan untuk membeli EBOOK
Maka Eyang akan berikan semua UPDATER EBOOKnya
Hanya melalui EMAIL yang teregistrasi saja
Sesuai data dan alamat yang jelas....
Pada saat Eyang kirim paket EBOOKnya Ketempat Incu
Silahkan Dipertimbangkan
Jika Ingin Tahu apa aja isi tiap EBOOK
Bahasanya, Silahkan Lihat pada kolom LAPAK
Yang terdapat pada Bagian Kiri Atas Blog Ini....
Tutorial service semua playstation
PS3 ylod, PSP Brick, PS2HDD
Dibuat oleh : MERPATI - PS rudie777-Yuanita Budiman
[0361] 2735745 - 081558001488
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan, Silahkan Buka bagian ARSIP

Thursday, August 30, 2012

PS2 SLIM (GH-052-32) BLANK SCREEN


PS2 SLIM (GH-052-32) BLANK SCREEN.

Apakah karena PSU? Apakah karena beberapa IC yang tergolong IC VIDEO ada yang  rusak? Apakah ada Jalur yang putus? Apakah masalah Switch power console, Yang tidak bekerja sesuai seharusnya? Banyak alasan,  Dan pertanyaan,  Yang mungkin harus dijawab, Bisakah Ujug-ujug langsung keluar harga? Bisakah ujug-ujug Tanpa diukur, Tahu-tahu, keluar pernyataan  bagian mana yang rusak?  Sehingga, Dengan jelas bisa mengatakan, Bagian PSU yang rusak? Bagaimana cara menganalisanya? Adakah datasheet yang secara khusus membahas pada serial mesin ini?





Untuk menghadapi Kasus sepert ini, Eyang saranin, Incu menggunakan Pedoman yang ada pada EBOOK PS2, Bukalah langsung sekaligus beberapa judul nya seperti :



1.1.1. DATASHEET SCPH-30000 SERIES  6TH EDITION.pdf
1.1.2. DATASHEET SCPH-50000 SERIES  2ND GH-023 BOARD.pdf
1.1.3. DATASHEET SCPH-50000 SERIES  2ND GH-026 BOARD.pdf
1.1.4. DATASHEET SCPH-70000  SERIES  3ND EDITION  .pdf

Sebagai tambahan referensi yang wajib disimak, Dipelajari dan dipraktekan, Lihat juga judul referensi yang terdapat pada EBOOK PS2, Pada Folder TIPS SOLDERING, Lihat didalamnya, Terdapat beberapa tutorial Video, Diantaranya adalah :



1.1.5. BGA DEBALLING.wmv
1.1.6. MEMPERBAIKI JALUR PUTUS.flv
1.1.7. REMOVING SOLDERING TIPS.flv
1.1.8. TRIK MENCABUT IC SMD.flv

Perhatian :
Pelajari Video diatas, perhatikan Cara-Caranya, Karena, jika hasil dari pengukurannya, Terdapat masalah yang mengharuskan mengangkat, Dan memasang kembali IC, Cara-cara Profesional seperti tadi yang disebutkan ditampilkan pada Video, Dapat diikuti. Silahkan. simak dan pelajari.

Siapkan Avometer Digital atau Analog Incu, Ukurlah Posisi  Testpoint Dibawah ini, Dan nilainya harus sesuai dengan yang ditetapkan pada Datasheet, Perhatikan gambar dibawah ini.

APAKAH MASALAH ADA PADA CONNECTOR DAN FUSE (F0001)?





APAKAH MASALAH ADA PADA C4018 DAN FUSE (PS0003)?





APAKAH MASALAH ADA PADA FUSE (PS0015) DAN L4202, L4203, L4200, Dan C4207





Asumsi dari hasil analisa sederhana masalah pada powering mainboard tidak ada masalah, Bagaimana dengan Frekwensi Tiap IC yang tergolong IC VIDEO, Mungkinkah kita bisa melacaknya? apakah kita bisa mampu untuk mengukurnya? Siapkan senjata kita yang paling sederhana, Alias paling murah dibanding Osiloskop, Yaitu : Logic Frekwensi Counter LFC2700L. untuk tahu mengenai alat ini, Kita bisa baca disini.



APAKAH MASALAH ADA PADA IC1602 DAN IC1603?



Untuk cara mengukur dan mencari nilai frekwensinya, Urut dari IC1602 dari kaki ke 4 dan kaki ke 5, dengan kode muatan CTMN dan CTM, Hal ini bisa dilakukan, Pada R1120 dan R1118,



Kesimpulan cara mengkur frekwensi Pada IC1602+IC603 adalah :
IC1602 --->R1120 + R1118 --->Harus memiliki Frekwensi 400 MHz
IC1603 --->R1121 + R1119 --->Harus memiliki Frekwensi 400 MHz
(Ingat pada saat mengukur PS2 harus dalam keadaan ON jangan pada posisi Standbye) Jika nilai yang dihasilkannya tidak ada, Patut dan wajib Incu mengukur Volt DC. Tiap IC1602 + IC1603 nya. Dimanakah titik testpointnya? Nah, sebagai info "ssst..rahasia" Ternyata dudukan,  Dan jumlah kakinya sama dengan datasheet PS2 versi 30000, Incu sebaiknya bandingkan. Lihatlah.



Incu bisa Ukur tegangannya 1,8 Vdc. pada



C1637 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1602+IC1603
C1639 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1602+IC1603
RB1603 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1602
RB1602 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1602
RB1601 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1602
RB1606 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1603
RB1605 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1603
RB1604 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1603

Incu bisa Ukur tegangannya 2,5 Vdc. pada



C1645 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1680 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1681 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1646 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1642 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1683 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1682 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1647 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602

Jika ada Ketidak-sesuaian baik Voltage, Maupun Frekwensi, Pada sebuah IC, Cobalah Incu melakukan Proses rework, Karena pada posisi, Tertentu, Karena proses Oksidasi pada tiap kakinya, Bisa saja menyebabkan Interfrensi Frekwensi, Dan ketidakstabilan Voltage, Kaki yang kotor, Kaki yang memiliki kotoran debu Elektrostatik, Tentu akan mengganggu,  Sebuah  nilai pengukuran. Langkah terakhir, Barulah Cabut ICnya,  Dan ganti,  Sama IC yang baru,  Atau IC kanibalan...



Update EBOOK, Untuk hari ini adalah :
Pernahkah Incu membuat PCB? Merancangnya, Dari mulai Nol? Jika Incu belum pernah membuatnya, Eyang mungkin rada sangsi, Incu mampu membaca Datasheet, Karena pada saat Incu membuat PCB, Tentu seharusnya, Sebuah Rancangan dasar,  Dan Tujuannya harus sudah jelas, Dibuat, Incupun sudah seharusnya memperhitungkan Part, Bentuk Dan Posisi, serta ukurannya  yang akan dibuat, Perhitungannyapun seharusnya sudah dibuatkan, Alur-alur alghorythme sudah dirancang... Dari mulai titik awal A,  Sampai ke titik Z, Coba incu renungkan, Benarkah perkataan Eyang ini? Mungkinkah orang yang belum pernah,  Merancang system, Yang dituangkan dalam bentuk PCB,  Bisa mengerti alghorytme dan analisa System,  Pada sebuah mainboard? Jangan-jangan, Blank mesin karena PSU yang rusak, Justru bagian Optik dan mekaniknya, yang Incu bongkar habis,  Dan dipreteli, Tadinya mogok mobil karena Busi mati, Justru Kaca Spion yang diutak atik... separah itukah pengetahuan kita? Tiada kata terlambat, Belajarlah dulu perancangan dan pengenalan Part.... rancanglah sebuah  PCB yang sesederhana mungkin, Pahami alur-alurnya, karena itulah alghorythme sederhana, Beranilah untuk belajar dan mencoba... jangan jadi pengecut yang hanya mau enaknya, tanpa mau untuk belajar dan berani untuk mencoba, Jika muncul pertanyaan, Bagaimana memulai awalnya? mulailah dari sebuah perancangan, dan percontohan.... Gunakan software programing perancangan PCB, Dimana Incu dapatkan Program tersebut? Berapa harganya?....Tidak ada harga, tidak ada, acara incu harus mencari, Disini Eyang akan berikan GRATIS hanya untuk Incu semua, Yang telah membuktikan, Berani untuk belajar, Berani untuk berinvestasi, menghargai Ilmu pengetahuan, Dengan menunjukan Fakta Incu berani untuk membeli EBOOK PS2,PS3 dan PSP. Dan bentuk penghargaan yang akan Eyang berikan adalah :



TUTORIAL POGRAM
MERANCANG SEBUAH SYSTEM
ELEKTRONIK PADA SEBUAH MAINBOARD
SEDERHANA.

(KHUSUS EYANG BERIKAN BAGI MEREKA YANG TELAHMEMBELI EBOOK PS2, PS3 DAN PSP SAJA, KHUSU BAGI MEREKA YANG SUDAH TERBUKTI, BERANI MENGHARGAI ILMU DAN PEGETAHUAN)

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :
1. PS2 BLANK [IC EE]
2. SERVICE PS2 BLANK PADA GH-023
3. MENELITI PS2 BLANK
4. CARA MEMPERBAIKI TOMBOL POWER BLANK
5. CARA MEMPERBAIKI PS2 BLANK KEDIP LAMPU POWERNYA
6. PS2 GAMBAR BLANK PADA SCPH 30000
7. PS2 GAMBAR BLANK [PART 2]
8. PS2 GAMBAR BLANK [PART 1]
9. TESTPOINT PS2 POWER MAINBOARD
10. PS2 BLANK HUMIDITY MAINBOARD
11. PSU MAINBOARD PS2 BERMASALAH, JADINYA PS2 BLANK.
12. PENYEBAB LAIN PS2 MENJADI BLANK
13. PS2HDD BLANK MERAH
14. PS2 HDD SETELAH LOGO MATRIX MUNCUL TAMPILAN BLANK HITAM
15. PS2 BLANK, IC GS KAH YANG RUSAK?
16. PS2 BLANK, LACI NGGA BISA KEBUKA, APANYA YA YANG RUSAK?
17. SERVICE PS2 MATI TOTAL
18. FIX SOLUTION PS2 BLANK



Bagi yang suka GRATIS...
Silahkan Incu cari DATASHEET
Serta EBOOK PS2, PS3 dan PSP Sendiri.
Silahkan....
Jadi nanti bisa tahu,
Dan bisa belajar untuk menghargai...
Karena HANYA Untuk Mencaripun
Dibutuhkan KEMAUAN, WAKTU dan UPAYA yang Tidak mudah
Dan butuh KONSENTRASI....
Belum dengan segala RESIKOnya
Terkena VIRUS, SPAMMER
Dan lain-lainnya.


Belajarlah memiliki "harga diri"
Belajarlah menikmati hidup, Dari memberi,
Bukan dari menerima
Janganlah merasa Bahagia,
Karena tangan mampu untuk menengadah
Jadikan segala sesuatu,
Bisa bermanfaat untuk orang lain
Bahkan sekalipun "Sampah",
Bisa diolah dan menghasilkan Berkat
Tanpa perlu, Merendahkan Harga diri,
Menjadi seorang pengemis.
Gan, Ane minta linknya dong?
Minta dong, programnya, kan situ punya?
Bagi dong tutorialnya?
Beginilah biasanya gaya "Pengemis" ngomong.
Sudah ngemis belaga pula.
Sederhana jawabannya, "Cari sendiri"
Hehehehe " Persaben" ibu bapak
Mangga macul weh di kebon
Kaditu...


PERTIMBANGKAN :
Berapa LAMA WAKTU yang dibutuhkan?
Berapa LAMA WAKTU Untuk MENDOWNLOAD Ratusan Ebook?
Berapa LAMA WAKTU yang dibutuhkan Untuk MENCARI di Internet?
Berapa harus BAYAR INTERNET?
Berapa banyak WAKTU yang Incu buang untuk melakukan Itu semua?
Bagaimana dengan RESIKO Virus dan lain-lainnya?



Jika Waktu dan "Hemat Uang"

Itu yang Incu mau, Kenapa tidak memilih, Membeli
Yang sudah bisa dibeli? Dan Mudah untuk didapatkan...?
Dan terupdate terus menerus berdasarkan Postingan?
Tidak beresiko dengan adanya Virus dan lain-lain
Cepat, Mudah dan Tuntas.
Silahkan Incu Pesan, EBOOKnya
Eyang jual Tiap EBOOK harganya Rp 175.000
Sudah termasuk ongkos kirim
Kemanapun dan dimanapun Incu berada...
Kelebihan apa yang incu akan dapatkan?

1. EBOOK Yang Incu beli, Akan Eyang UPDATE
Terus menerus Disesuaikan dengan Postingan Yang ada
Dan ditampilkan pada Blog
Misalkan : Eyang tampilkan sebuah Data
Dan ada yang bisa, Incu Download
Baik Program maupun File Datasheetnya
Nah...Program serta File Datasheetnya ini
Yang Akan Eyang Bagi-bagi kan LINKnya Secara GRATIS
Alias FREE melalui EMAIL.
[Tentu hanya melalui Email, Yang teregistrasi saja data pemiliknya]

2. Incu beli EBOOK hanya sekali saja
Tidak berulang-ulang, Misalkan : Incu membeli EBOOK PS2
Maka Update PS2 Akan eyang Berikan GRATIS
Secara terus menerus, Khusus yang Berkaitan dengan PS2.
Selama PS3oon masih berdiri. Eyang akan berikan Gratis alias Free
Melalui EMAIL yang Incu miliki

3. Bagi yang telah membeli EBOOK PS2, PS3 dan PSP
Sekaligus Ketika ada Update EBOOK
Apapun yang berkaitan dengan ketiga Tiganya
Maka Akan Eyang berikan Gratis
Apapun yang Eyang tayangkan Pada Postingan
Baik DATASHEET maupun Programnya Yang terbaru
Yang telah Eyang Dapatkan.
Daftarkan segera EMAIL Incu semua
Dan berikan data alamat yang Valid
Yang sesuai dengan Data
Pada saat Incu memesan untuk membeli EBOOK
Maka Eyang akan berikan semua UPDATER EBOOKnya
Hanya melalui EMAIL yang teregistrasi saja
Sesuai data dan alamat yang jelas....
Pada saat Eyang kirim paket EBOOKnya Ketempat Incu
Silahkan Dipertimbangkan
Jika Ingin Tahu apa aja isi tiap EBOOK
Bahasanya, Silahkan Lihat pada kolom LAPAK
Yang terdapat pada Bagian Kiri Atas Blog Ini....
Tutorial service semua playstation
PS3 ylod, PSP Brick, PS2HDD
Dibuat oleh : MERPATI - PS rudie777-Yuanita Budiman
[0361] 2735745 - 081558001488
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan, Silahkan Buka bagian ARSIP



Wednesday, August 29, 2012

VARIETY OF OPTICAL PS2


















Keterangan :
S : Adalah segel atau barier Voltage.
1-30 : Adalah Jumlah Pin In-Out Conector
1-24 : Adalah Jumlah Pin In-Out Conector

Untuk beberapa serial Optik, Satu sama lain Mampu atau bisa di swap.
Cara kerja dan analogi Algorythme Optik typikal diatas adalah sama









Beberapa bahasan tentang benerin Optik PS2 Eyang sudah buat Postingannya, Silahkan pelajari, Disini.
1. MEKANIK OPTIK PS2 MACET
2. BAGAIMANA CARA MENGUKUR SPULL OPTIK PS2?
3. PS3 TIDAK MAU LOAD BD, PADAHAL OPTIK SUDAH DIGANTI BARU?
4. SERVICE OPTIK PS1 BERMASALAH, CARANYA?
5. CARA BENERIN OPTIK PS2 BERMASALAH
6. PS2 SLIM SERING KEJADIAN OPTIK MENJADI LELEH ? BAGAIMANA MENGATASINYA?
7. JUAL OPTIK PS2 KANIBALAN INCLUDE MEKANIK DRIVERNYA
8. CARA MENGUKUR OPTIK PS2 MASIH BAGUS ATAU TIDAK



Update EBOOK untuk hari ini.
Akan Eyang berikan................
..............................................
Seandainya kita mau memperbaiki PS2,
Ada beberapa saat, kadang KITA termenung,
Seandainya, tinggal klik-klik dikomputer,
Panduannya jelas, Misalkan benerin OPTIK,
Mengatur Intensitas focusing laser, Cara bersihin Optik,
Menganti dan memasang Optik,
Informasi tentang beberapa Fuse
serta pengukurannya. Alangkah didambakannya.
Apalagi banyak diantara kita yang jadi "Teknisi"
Bukan karena jebolan dari IT, Justru karena Jebolan dari
"BU CPT" [Butuh Uang Cepat] alias montir dadakan
Otodidak, Otomatis dihadapi dan belajar dadakan...
Itulah simontir tebak tebak si buah manggis...
hehehehe..... nah...nah disini Eyang menemukan
Si klik klik tadi... Incu semua tinggal buka dan pelajari...
Tantangannya sederhana... Hanya bahasa kampung sebelah kok..



TUTORIAL - PROGRAMING
CARA SERVICE PS2
BESERTA PROSES
PERAWATANYA.



Tutorial Program diatas, Akan Eyang bagikan GRATIS, Khusus untuk Incu yang sudah, Membeli EBOOK PS2, PS3 dan PSP saja, Maaf untuk yang mereka belum berani membeli, Dan hanya mau meminta linknya saja, Eyang tidak akan berikan, Karena Update EBOOK, Adalah suatu Hak, Istimewa yang diberikan secara Exlusive,  Bagi mereka yang telah Membuktikan diri mereka,  "Mampu menghargai Ilmu dan Pengetahuan, Dan membuktikan pada Eyang mereka bukan tergolong Pengemis, Yang mau enaknya saja meminta tanpa mau berusaha, Tanpa mampu untuk menghargai", Silahkan incu cari dan bertanya ditempat lain saja. Terima - kasih...

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :
1. HOW TO MEASURE OF OPTICAL FROM ICBA
2. PS2 SLIM (GH-070-42) TIDAK BERSUARA
3. BAGAIMANA CARA MENGUKUR FREKWENSI PS2?
4. CARA MEMPERBAIKI PS2 BLANK KEDIP LAMPU POWERNYA
5. BAGAIMANA MEMPERBAIKI PCB STIK YANG PATAH




Bagi yang suka GRATIS...
Silahkan Incu cari DATASHEET
Serta EBOOK PS2, PS3 dan PSP Sendiri.
Silahkan....
Jadi nanti bisa tahu,
Dan bisa belajar untuk menghargai...
Karena HANYA Untuk Mencaripun
Dibutuhkan KEMAUAN, WAKTU dan UPAYA yang Tidak mudah
Dan butuh KONSENTRASI....
Belum dengan segala RESIKOnya
Terkena VIRUS, SPAMMER
Dan lain-lainnya.



Belajarlah memiliki "harga diri"
Belajarlah menikmati hidup, Dari memberi,
Bukan dari menerima
Janganlah merasa Bahagia,
Karena tangan mampu untuk menengadah
Jadikan segala sesuatu,
Bisa bermanfaat untuk orang lain
Bahkan sekalipun "Sampah",
Bisa diolah dan menghasilkan Berkat
Tanpa perlu, Merendahkan Harga diri,
Menjadi seorang pengemis.
Gan, Ane minta linknya dong?
Minta dong, programnya, kan situ punya?
Bagi dong tutorialnya?
Beginilah biasanya gaya "Pengemis" ngomong.
Sudah ngemis belaga pula.
Sederhana jawabannya, "Cari sendiri"
Hehehehe " Persaben" ibu bapak
Mangga macul weh di kebon
Kaditu...




PERTIMBANGKAN :
Berapa LAMA WAKTU yang dibutuhkan?
Berapa LAMA WAKTU Untuk MENDOWNLOAD Ratusan Ebook?
Berapa LAMA WAKTU yang dibutuhkan Untuk MENCARI di Internet?
Berapa harus BAYAR INTERNET?
Berapa banyak WAKTU yang Incu buang untuk melakukan Itu semua?
Bagaimana dengan RESIKO Virus dan lain-lainnya?



Jika Waktu dan "Hemat Uang"

Itu yang Incu mau, Kenapa tidak memilih, Membeli
Yang sudah bisa dibeli? Dan Mudah untuk didapatkan...?
Dan terupdate terus menerus berdasarkan Postingan?
Tidak beresiko dengan adanya Virus dan lain-lain
Cepat, Mudah dan Tuntas.
Silahkan Incu Pesan, EBOOKnya
Eyang jual Tiap EBOOK harganya Rp 175.000
Sudah termasuk ongkos kirim
Kemanapun dan dimanapun Incu berada...
Kelebihan apa yang incu akan dapatkan?

1. EBOOK Yang Incu beli, Akan Eyang UPDATE
Terus menerus Disesuaikan dengan Postingan Yang ada
Dan ditampilkan pada Blog
Misalkan : Eyang tampilkan sebuah Data
Dan ada yang bisa, Incu Download
Baik Program maupun File Datasheetnya
Nah...Program serta File Datasheetnya ini
Yang Akan Eyang Bagi-bagi kan LINKnya Secara GRATIS
Alias FREE melalui EMAIL.
[Tentu hanya melalui Email, Yang teregistrasi saja data pemiliknya]

2. Incu beli EBOOK hanya sekali saja
Tidak berulang-ulang, Misalkan : Incu membeli EBOOK PS2
Maka Update PS2 Akan eyang Berikan GRATIS
Secara terus menerus, Khusus yang Berkaitan dengan PS2.
Selama PS3oon masih berdiri. Eyang akan berikan Gratis alias Free
Melalui EMAIL yang Incu miliki

3. Bagi yang telah membeli EBOOK PS2, PS3 dan PSP
Sekaligus Ketika ada Update EBOOK
Apapun yang berkaitan dengan ketiga Tiganya
Maka Akan Eyang berikan Gratis
Apapun yang Eyang tayangkan Pada Postingan
Baik DATASHEET maupun Programnya Yang terbaru
Yang telah Eyang Dapatkan.
Daftarkan segera EMAIL Incu semua
Dan berikan data alamat yang Valid
Yang sesuai dengan Data
Pada saat Incu memesan untuk membeli EBOOK
Maka Eyang akan berikan semua UPDATER EBOOKnya
Hanya melalui EMAIL yang teregistrasi saja
Sesuai data dan alamat yang jelas....
Pada saat Eyang kirim paket EBOOKnya Ketempat Incu
Silahkan Dipertimbangkan
Jika Ingin Tahu apa aja isi tiap EBOOK
Bahasanya, Silahkan Lihat pada kolom LAPAK
Yang terdapat pada Bagian Kiri Atas Blog Ini....
Tutorial service semua playstation
PS3 ylod, PSP Brick, PS2HDD
Dibuat oleh : MERPATI - PS rudie777-Yuanita Budiman
[0361] 2735745 - 081558001488
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan, Silahkan Buka bagian ARSIP







blogger templates | blog : ps3oon dibuat oleh rudie777
