BAGAIMANA CARA MENGUKUR FREKWENSI PS2?

PERHATIAN :
Postingan ini bukan untuk Pengemis. Bukan untuk yang suka,  Menengadahkan Tangan, Tanpa Mau dan Mampu, Untuk Bertindak Sebaliknya. Blog Ini khusus!!!...  Bagi yang Mau sungguh-sungguh,  Belajar Bersama. Mau Bekerja Keras, Dan Berpikir Sangat Keras, Serta Mampu menghargai Ilmu pengetahuan,  Dengan mau ber-Investasi,  Tidak ada GRATISAN pada Blog ini. Bonus Update hanya akan dibagikan,  Dan di berikan Pada Incu Eyang saja,  Yang telah terbukti Mau Belajar Serta Mau untuk berinvestasi,  Membeli EBOOK PS2, PSP Dan PS3.



Pada saat menghadapi PS2 BLANK, Tidak semua kerusakan, Bisa kita deteksi secara sempurna, Tentu, Jika kita hanya mengandalkan AVOmeter saja, Baik Digital maupun yang Manual, Kenapa? Sesuai dengan Namanya, Tentu dia [AVOmeter] Hanya akan mampu mengukur, Amphere, Volt Dan Ohm Saja. Nah, Bagaimana dengan FREKWENSI? Dengan satuannya, MHz, dan GHz. Mampukah dia mengukurnya? Tentu TIDAK. Dalam proses ini Incu, Harus mengukurnya, Menggunakan : OSILOSKOPE, atau LOGIC FREKWENSI COUNTER.



Bagaimana mengetahui IC KACA [IC102 dan IC103] jika Rusak?
Bagaimana mengetahui IC EE [CXD9615GB] jika Rusak?
Bagaimana mengetahui IC GS [CXD2944GB] jika Rusak?
Bagaimana mengetahui IC CXD9619GB jika Rusak?



Data gambar semua didasarkan pada EBOOK PS2, Pada Datasheet dengan Judul
DATASHEET SCPH-30000 SERIES  6TH EDITION, Pada halaman 16.

Bagaimana cara mengukur IC Crystal :
Cara pengukuran tentu dilakukan,
Bukan berdasarkan Perkiraan atau asumsi, Kita,
Kita sebaiknya memiliki dasar Yang jelas,
Bukan tebak manggis apalagi pake hongsui.
Kita sebaiknya Buka EBOOK PS2, Sekarang, Dengan judul :
DATASHEET SCPH-30000 SERIES  6TH EDITION
DATASHEET SCPH-50000 SERIES  2ND EDITION FOR GH-026 BOARD
Lihatlah Pada halaman 15, DATASHEET SCPH-50000
SERIES  2ND EDITION FOR GH-026 BOARD, Ketikan pada kolom FIND : X102
Maka akan diperlihatkan Posisi ICX102, Pada mainboard GH023.



Kerusakan pada IC ini kebanyakan,
Bisa terlihat Gambar PS2nya Blank, Terkadang Muncul
Garis-garis tak menentu, Atau ketika main, Tiba-tiba,
Gambar menjadi Hitam-Putih. Redup dan Kontrasnya hilang.



Berapa sih Nilai seharusnya,  Jika IC ini Normal, Bagus,
Tidak ada masalah? Berapa Nilai Frekwensinya? Sekarang
Untuk mengetahui jawabanya, Incu tekan lagi, Tombol panah
Arah ke Bawah, Yang terletak Pojok kanan atas.



Maka Incu akan dibawa melihat ke halaman 5, Lihatlah.


Disana terlihat, Nilai Frekwensi X102 adalah : 18.432MHz
Nah,... Sekarang kita coba Ukur dengan menggunakan
LOGIC FREKWENSI COUNTER.

PERSIAPAN 1 :
1.1.1. Hidupkan LFC,  Dengan menekan tombol ON.



1.1.2. Pada menu "GATE TIME"  Pilih "1S [1 Second]"



1.1.3. Pada menu "FUNCTION" Pilih "CHECK". hal ini berguna
Untuk melakukan Checking, Akurasi data, dan Mereflashe, Data
Yang sudah ada, Biarkan berjalan selama 2-3 menit. Lihatlah Posisi
Display melakukan Scrolling Number...



1.1.4. Sekarang Masih tetap dikolom Menu "FUNCTION" tekanlah
Tombol 100Mhz, Kenapa 100Mhz? Kenapa tidak yang lain? Karena
Kita akan mengukur, Frekwensi IC Crystal yang hanya 18.432 MHz.
Tidak melebihi 100Mhz, Tapi lain halnya jika Incu, Memilih 10MHz.
Tentu dengan Scalar tidak tepat, Besar kemungkinan bakal merusak  LFC.



1.1.5. Sekarang Colokin PROBE LFC ke Konektor Input yang berada
Di Panel Depan, Terlihat disana ada 2 (Dua) Input Panel, Yaitu : 3V Max
Dan satu lagi 250V Max, Pilih Oleh incu Kita pakai yang 250V Max.



PERSIAPAN 2 :
1.1.6. Buka semua Cassing PS2nya, Pretelin Semuanya.
1.1.7. Sisakan Hanya Mainboard dan Tombol powernya saja.

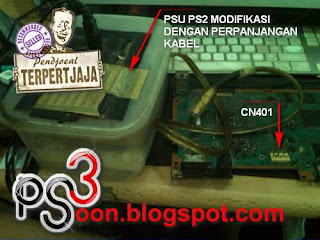

1.1.8. Koneksikan PSU PS2,  Dengan perpanjangan Kabelnya ke CN401



1.1.9. Hidupkan PS2nya, Hingga Lampu Hijau menyala, Sangat
Direkomendasikan menyalakan hanya "Maksimal 30 detik", Kenapa?
Karena pada saat dihidupkan mesin bekerja tanpa cooling Fan.
Menjaga IC BGA seperti EE, GS dan IC KACA tidak menjadi short
Karena Over Heating.



1.1.10. Sekarang pasangkan "Probe NEGATIFE/Hitam?Ground" ke PS2nya,
Dengan cara Jepitkan, Pada Grounding PS2, Lihat Contohnya seperti Gambar
Dibawah ini.



1.1.11. Pada saat pengukuran, Tempelkan Probe LFC pada Titik
Testpoint, Yang dianjurkan Pada Datasheet. Jika hasilnya, Kurang
Dari nilai yang di Cantumkan, Pada datasheet, Gantilah IC Crystal
Tersebut. Pada datasheet dicantumkan ukurannya



KESIMPULAN :
Keuntungan mengukur menggunakan,
LOGIC FREKWENSI  COUNTER. LFC2700GHZ,
Jika dibandingkan, Dengan Osiloskop Termurah,
Sekalipun,  Semacam CRT.

MUDAH :
Pada LFC, Hasil penghitungan Frekwensi langsung ditampilkan.
Tidak seperti di Osiloskop CRT, Incu harus mampu belajar
Menghitung, Grade,  Yang ditampilkan pada display, Setelah terhitung
Baru diketahui Nilai Frekwensinya...

MURAH :
Silahkan bandingkan harga Osiloskop yang termurah sekalipun,
Tentu dengan Akurasi penilaian harus mampu baca 2,7GHz,
Tampilan Digital, Berapakah harganya?
Hampir mendekati 20 Kali lipat harganya.
Jika dibandingkan LFC.

SEDERHANA :
Untuk menggunakan Osiloskop, Tidaklah mudah, Setelah
Ditampilkan Grade pada Display, Pergerakan sinyal
Frekwensinya, Incu harus menghitungnya lagi,  Berapa tinggi,
Dan rendahnya nilai Max dan Min, Frekwensi tersebut, Bandingkan
Jika Incu melihat,  dan memperhatikan dengan seksama,  tulisan Eyang
Diatas, Bisakah Incu menggunakannya? Eyang yakin,  Incu pasti
Bisa,  Dengan mudah menggunakannya... Tinggal Colok, lalu lihat
Hasilnya sudah....beres.

Tapi dalam beberapa hal, Seraya incu basic-nya, Sudah ngerti
Memiliki Osiloskop sangatlah tidak salah, Silahkan nanti dipelajari
lagi dalam perkembangan berikutnya.

Eyang jual, LFC2700GHz, Dengan harga Rp. 1,350.000.
Dipasaran, Terlihat banyak Merk, Bentuk, dan Harga yang
Berbeda-beda, Tapi yang penting Incu lakukan, Testlah akurasinya
Dalam Perhitungan "1S" berapa nilai yang didapat.
Dari yang seharusnya, Misalkan mengukur IC Crystal seperti diatas.
Jika muter-muter terus ngga jelas.. Tinggalin deh... barang tersebut.
Ngga masalah beli yang lebih murah, Asalkan kualitasnya bener..

"Harga segitu, Sudah termasuk Ongkos kirim, kemanapun, Kecuali
Papua dan sekitarnya, Akan dibebankan Ongkos kirim biaya tambahan"
