Tuesday, December 31, 2013

BLACKPAD BANYAK MEMBUAT KEGAGALAN REFLOWING PS3.


PERHATIAN :
BLOG ini tidak ada kaitan apapun, Dengan blog lainnya
Yang Menjiplak, Meniru, Dan Membajak
Persis, Seluruh isi postingan Tanpa seijin Penulis
Postingan ASLI bersumber dari http://www.ps3oon.com



Pada saat kita melakukan Proses REWORK pada IC GPU dan IC CELL
Yaitu : Proses Mencabut dan memasang IC BGA kembali. Sering terjadi,
Banyak kegagalan Joint Connection antara Solderball dan PAD karena BLACKPAD
Bagaimana ini bisa terjadi?



Penyebab BLACKPAD adalah korosi atau terjadinya proses Oksidasi

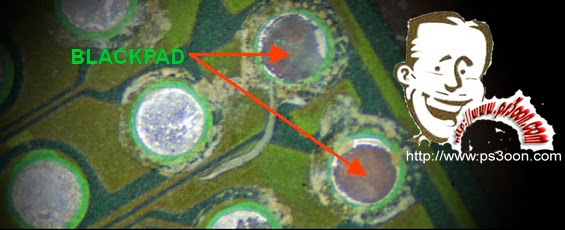

Jika dilihat dari dekat, BLACKPAD, Akan seperti gambar dibawah ini.



SOLUSI :

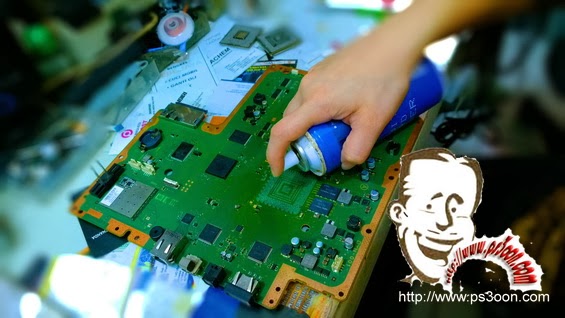

Gunakan, Cairan IPA, Atau sering orang sebut Cairan INPALA THINNER,
Bisa juga menggunakan Contack Cleaner. Semprotkan, dan bersihkan menggunakan
Cotton Buds,







Hasilnya, Semua permukaan GPU, Atau CPU yang terdapat BLACKPAD, menjadi Bersih
Dan dengan permukaan yang bersih tanpa Oksidasi ini, Diharapakan Joint Connection yang
Dilakukan bisa di wujudkan.

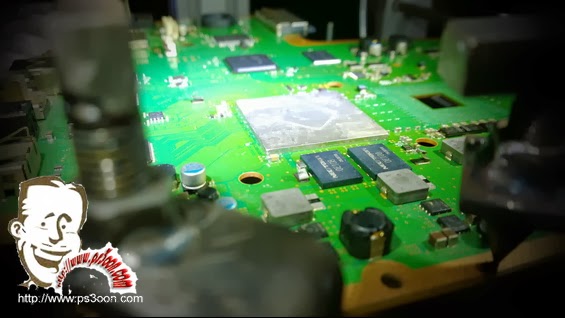

Terlihat PAD begitu bersih, Setelah menggunakan Circuit Board Cleaner.



Periksa Permukaan Mainboard atau PAD nya, Ratakah?
Gunakan permukaan IHS yang sudah tidak terpakai, Dan lihatlah, Apakah sudah rata
Permukaannya, Jika tidak rata Press dengan Clamp Mainboard dan lakukan PREAHEAT





Jika sudah dipastikan permukaannya rata, Maka Incu semua tinggal melakukan Pemasangan IC BGA tersebut dengan tahapan Proses Reflowing, Dengan cara-cara ini, Maka tingkat keberhasilan pemasangan IC BGA akan semakin Tinggi.....
Bagaimana Ketinggian Heater atas
Bagaimana Profile yang ditetapkan?
Semua akan kita bahas disini......



HARGA EBOOK...!
HARGA EBOOK...!
HARGA EBOOK...!

Harga EBOOK PS2, PS3 dan PSP naik.menjadi Per-EBOOK @Rp.225.000
Ongkos kirim TIKI, Rp.55.000, Khusus Aceh dan Irian Jaya Rp.95.000
Kenaikan sudah ditetapkan dari mulai bulan juni 2012
Harga belum termasuk ongkos kirim.
Mohon dimengerti HARGA LAMA sudah tidak berlaku lagi
Jadi jika sudah membaca pemberitahuan ini
Tidak perlu bertanya kembali berulang-ulang

Jika Ingin Tahu apa aja isi tiap EBOOK Bahasanya
Silahkan Lihat pada kolom LAPAK
Yang terdapat pada Bagian Kiri Atas Blog Ini....


Tutorial service semua playstation
Service PS3 YLOD, Service PS3 REBALLING, Belajar BGA REWORK
Cara memasang IC BGA, Service ps3 RSOD dan BSOD
PS3, PSP, PS2HDD, Copy Game,
Dibuat oleh : MERPATI - Playstation
rudie777-Yuanita Budiman
[0361] 2735745 - 081558001488
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan
Silahkan Buka bagian ARSIP

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :

1. KEGAGALAN PROSES REFLOWING
2. APA YANG HARUS DIPERHATIKAN SEBELUM DAN SESUDAH KITA MELAKUKAN PROSES REFLOWING?
3. MEMASANG TC [THEMPERATURE CONTROL] TAMBAHAN PADA SAAT REFLOWING
4. PROSES REFLOWING
5. MENCEGAH MAINBOARD PS3 MELENGKUNG PADA SAAT PROSES REFLOWING
6. SENYUMAN KEBAHAGIAAN DAN KEBERHASILAN BGA REFLOWING
7. PEMAHAMAN MENGENAI REFLOWING BGA REWORK



GRATIS ..............
Update EBOOK PS2, EBOOK PS3, Dan EBOOK PSP
Khusus diberikan hanya Untuk yang sudah membeli EBOOK saja.

PROGRAM :








TANDA-TANDA SEBELUM POPCORN PADA MAINBOARD PS3




PERHATIAN :
BLOG ini tidak ada kaitan apapun, Dengan blog lainnya
Yang Menjiplak, Meniru, Dan Membajak
Persis, Seluruh isi postingan Tanpa seijin Penulis
Postingan ASLI bersumber dari http://www.ps3oon.com



Sering mendengar bunyi "Tik..Tik...tik"
Dari permukaan Mainboard?
Itulah Tanda-Tanda Mainboard melembung seperti Popcorn
Bagaimana kita bisa tahu dari Grafik, Bahwa Hal ini bisa terjadi?





Kuncinya, Lihatlah kenaikan suhu pada GRAFIK Display
Jika Kenaikan suhu meningkat Drastis, "5C" dalam kenaikan "1s"
Maka akan dijamin Bunyi "Tik-tik-tik" akan keluar
Tanda Popcorn dari Mainboard akan muncul...
Jadi aturlah, Settingan Suhu dengan benar.
Jika Ingin belajar melakukan Reflowing yang benar
Karena hal ini akan terpakai terus, Pada saat Service.
Silahkan lihat Pola pembelajarannya disini.
Sampai Bisa.



HARGA EBOOK...!
HARGA EBOOK...!
HARGA EBOOK...!

Harga EBOOK PS2, PS3 dan PSP naik.menjadi Per-EBOOK @Rp.225.000
Ongkos kirim TIKI, Rp.55.000, Khusus Aceh dan Irian Jaya Rp.95.000
Kenaikan sudah ditetapkan dari mulai bulan juni 2012
Harga belum termasuk ongkos kirim.
Mohon dimengerti HARGA LAMA sudah tidak berlaku lagi
Jadi jika sudah membaca pemberitahuan ini
Tidak perlu bertanya kembali berulang-ulang

Jika Ingin Tahu apa aja isi tiap EBOOK Bahasanya
Silahkan Lihat pada kolom LAPAK
Yang terdapat pada Bagian Kiri Atas Blog Ini....


Tutorial service semua playstation
Service PS3 YLOD, Service PS3 REBALLING, Belajar BGA REWORK
Cara memasang IC BGA, Service ps3 RSOD dan BSOD
PS3, PSP, PS2HDD, Copy Game,
Dibuat oleh : MERPATI - Playstation
rudie777-Yuanita Budiman
[0361] 2735745 - 081558001488
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan
Silahkan Buka bagian ARSIP

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :

1. PS3 RSX MAINBOARD RIPPER PAD
2. PS3 FREEZE SETELAH BEBERAPA MENIT BERMAIN (PART2)
3. PS3 FREEZE SETELAH BEBERAPA MENIT BERMAIN (PART1)
4. PS3 FREEZE PADA TAMPILAN PERTAMA "SPLASH MENU"
5. APAKAH PASTI TUNTAS PS3 YLOD DENGAN PROSES REBALLING?
6. CARA MENJUMPER PAD DAN JALUR YANG PUTUS PADA IC CELL DAN RSX PS3
7. BDROOM PS3 TIDAK BERFUNGSI




GRATIS ..............
Update EBOOK PS2, EBOOK PS3, Dan EBOOK PSP
Khusus diberikan hanya Untuk yang sudah membeli EBOOK saja.

PROGRAM :

PS3 RSX MAINBOARD RIPPER PAD




PERHATIAN :
BLOG ini tidak ada kaitan apapun, Dengan blog lainnya
Yang Menjiplak, Meniru, Dan Membajak
Persis, Seluruh isi postingan Tanpa seijin Penulis
Postingan ASLI bersumber dari http://www.ps3oon.com



Bagaimana Memperbaiki RIPPER PAD?
(PAD yang tercerabut, Sehingga PAD menjadi Bolong)?



Terlihat ada PAD yang hilang dan menjadi Bolong-bolong.



Setelah ditambal, Maka akan terlihat seperti ini.



Tidak lagi terlihat PAD yang bolong-bolong.



Pada saat menambal, Gunakan Timah PASTA yang memiliki specifikasi LEADEED,  Gunakan pencampur tambahan adalah : Silver Conductive 3G, Sebagai pengencer, Tambahkan secukupnya
Pasta BGA Reballing Original, Jangan Pake yang palsu. Karena justru akan mempersulit, Penempelan bahan, Pada PAD yang bolong.Kocek, aduk merata menjadi satu bahan, Dan tempelkan Ulaskan pada PAD yang bolong, Usahakan Kwas dan sapukan merata biar tidak bersatu dengan PAD yang lainnya, Setelah dipastikan tidak ada yang menyatu, Segera lakukan proses PREAHEAT.  maka hasil yang terbaik, Akan Incu dapatkan....




HARGA EBOOK...!
HARGA EBOOK...!
HARGA EBOOK...!

Harga EBOOK PS2, PS3 dan PSP naik.menjadi Per-EBOOK @Rp.225.000
Ongkos kirim TIKI, Rp.55.000, Khusus Aceh dan Irian Jaya Rp.95.000
Kenaikan sudah ditetapkan dari mulai bulan juni 2012
Harga belum termasuk ongkos kirim.
Mohon dimengerti HARGA LAMA sudah tidak berlaku lagi
Jadi jika sudah membaca pemberitahuan ini
Tidak perlu bertanya kembali berulang-ulang

Jika Ingin Tahu apa aja isi tiap EBOOK Bahasanya
Silahkan Lihat pada kolom LAPAK
Yang terdapat pada Bagian Kiri Atas Blog Ini....


Tutorial service semua playstation
Service PS3 YLOD, Service PS3 REBALLING, Belajar BGA REWORK
Cara memasang IC BGA, Service ps3 RSOD dan BSOD
PS3, PSP, PS2HDD, Copy Game,
Dibuat oleh : MERPATI - Playstation
rudie777-Yuanita Budiman
[0361] 2735745 - 081558001488
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan
Silahkan Buka bagian ARSIP

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :

1. MEMPOSISIKAN MAINBOARD UKURAN BESAR PADA HOLDER JETRONIX ECO
2. CLAMP MAINBOARD PERLUKAH?
3. CLAMP HOLDER DAN CLAMP MAINBOARD MEMBANTU MAINBOARD MENGHADAPI SUHU TINGGI TANPA MELENGKUNG
4. DATA MAINBOARD SONY PLAYSTATION VITA PCH-1100
5. PAD IC SOUTHBRIDGE PADA MAINBOARD PS3
6. BISAKAH PS3 SERVICE HANYA DIKIRIMKAN MAINBOARD DAN HDD NYA SAJA?
7. MENCEGAH MAINBOARD BENGKUNG PADA PS3
8. MENCEGAH MAINBOARD PS3 MELENGKUNG PADA SAAT PROSES REFLOWING




GRATIS ..............
Update EBOOK PS2, EBOOK PS3, Dan EBOOK PSP
Khusus diberikan hanya Untuk yang sudah membeli EBOOK saja.

PROGRAM :

Monday, December 30, 2013

KEGAGALAN PROSES REFLOWING



PERHATIAN :
BLOG ini tidak ada kaitan apapun, Dengan blog lainnya
Yang Menjiplak, Meniru, Dan Membajak
Persis, Seluruh isi postingan Tanpa seijin Penulis
Postingan ASLI bersumber dari http://www.ps3oon.com



Sudah menggunakan Profile yang teruji
Sudah menggunakan Settingan yang teruji
Tapi Nyabut IC (Desoldering) Malah GAGAL
Mainboard permukaan bawah menjadi GOSONG
Mainboard permukaan Atas menjadi POPCORN
Bagaimana ini bisa terjadi?



Dilihat pada sisi lainnya, Proses pencabutannya TAPPING.
Artinya : Settingan dan Suhu Profile yang diterapkan sudah benar
Tapi karena adanya Thermal pasta. Maka 1 sudut pada tepiannya
Yang diselimuti oleh "Thermal Pasta" Tidak tercabut dengan sempurna.
Terdapat "RIPPER PAD"



Terlihat pada sisi lainnya, Pencabutan sempurna, Alias TAPPING.



Ternyata biang keroknya, Adalah : Thermal Pasta
Jadi, Untuk menghindari, kegagalan Proses Reflowing.
Pastikan sebelum kita melakukan Proses Reflowing. Mainboard
Dan Pad di bawah IC sudah di Cuci Bersih.


HARGA EBOOK...!
HARGA EBOOK...!
HARGA EBOOK...!

Harga EBOOK PS2, PS3 dan PSP naik.menjadi Per-EBOOK @Rp.225.000
Ongkos kirim TIKI, Rp.55.000, Khusus Aceh dan Irian Jaya Rp.95.000
Kenaikan sudah ditetapkan dari mulai bulan juni 2012
Harga belum termasuk ongkos kirim.
Mohon dimengerti HARGA LAMA sudah tidak berlaku lagi
Jadi jika sudah membaca pemberitahuan ini
Tidak perlu bertanya kembali berulang-ulang

Jika Ingin Tahu apa aja isi tiap EBOOK Bahasanya
Silahkan Lihat pada kolom LAPAK
Yang terdapat pada Bagian Kiri Atas Blog Ini....


Tutorial service semua playstation
Service PS3 YLOD, Service PS3 REBALLING, Belajar BGA REWORK
Cara memasang IC BGA, Service ps3 RSOD dan BSOD
PS3, PSP, PS2HDD, Copy Game,
Dibuat oleh : MERPATI - Playstation
rudie777-Yuanita Budiman
[0361] 2735745 - 081558001488
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan
Silahkan Buka bagian ARSIP

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :

1. APA YANG HARUS DIPERHATIKAN SEBELUM DAN SESUDAH KITA MELAKUKAN PROSES REFLOWING?
2. MEMASANG TC [THEMPERATURE CONTROL] TAMBAHAN PADA SAAT REFLOWING
3. PROSES REFLOWING
4. MENCEGAH MAINBOARD PS3 MELENGKUNG PADA SAAT PROSES REFLOWING
5. SENYUMAN KEBAHAGIAAN DAN KEBERHASILAN BGA REFLOWING
6. PEMAHAMAN MENGENAI REFLOWING BGA REWORK
7. MEMANASKAN IC RSX [REFLOWING] HARUSKAH HEATSPREADER DICABUT
8. MENCEGAH PCB MAINBOARD GOSONG PADA SAAT REFLOWING PS3 DAN PS2



GRATIS ..............
Update EBOOK PS2, EBOOK PS3, Dan EBOOK PSP
Khusus diberikan hanya Untuk yang sudah membeli EBOOK saja.

PAPARAN :
MENGENAL RESISTOR DAN
CARA MENGHITUNGNYA

Setelah memiliki DATASHEET,
Kita sekarang harus bisa membacanya
Mengerti apa yang ditunjukan disana
Mengerti Cara Mengukur
Mengerti Cara Menghitung
Mengerti Cara Menggunakan alat Ukur
Mengerti Blok Diagram
Mengerti Nama IC dan Part
Itu semua menunjang Pengertian
Untuk membaca sebuah DATASHEET.
Salah satunya mengerti cara mengukur Resistor
Adalah Basic dari segalanya. Karena setiap Mainboard
Pasti ada Resistor, Kapasitor, dan Regulator
Pastikan kita semua memahaminya.
Silahkan pelajari Paparan sederhana ini
Tentang pengenalan terhadap Resistor.




FUNGSI FLUX PASTA ORIGINAL





PERHATIAN
BLOG ini tidak ada kaitan apapun, Dengan blog lainnya
Yang Menjiplak, Meniru, Dan Membajak
Persis, Seluruh isi postingan Tanpa seijin Penulis
Postingan ASLI bersumber dari http://www.ps3oon.com
...........



Pastikan, Pada saat Memasang IC BGA Specifik
Seperti IC EE pada PS2, Kita harus menggunakan FLUX pasta
Yang berkualitas baik, Karena hanya dengan Flux kualitas yang baiklah maka
Hasil pemasangan ICEE PS2, Bakal Sempurna, Tidak mudah bergeser posisinya
Dan Flux Pasta sangat membantu, Proses pemanasan yang dilakukan
Menjadi merata, Dan mudah menempel.

Lihat Flux pasta Original disini Informasinya

Ambil secukupnya FLUX Pasta Original, Dengan menggunakan Kwas yang bersih



Oleskan Merata pada permukaan ICEE PS2nya, Usahakan secukupnya saja.



Oleskan merata juga, Pada PAD nya, Ingat lakukan secukupnya saja



Atur Posisi, Penempatan MAINBOARD, Pada mesin BGA Rework.



Tempatkan TC (ThermoCouple) dan jalankan mesin BGA nya.



PERHATIKAN :

Sebelum Menjalankan mesin, Posisi dari ICEE PS2, Tepat sudutnya menempati Patok nya
Lihat Permukaan ICEE PS2 Pastikan permukaannya rata dan sejajar dengan Mainboard.
Pastikan Profile dan settingan yang dipakai Cocok dengan Mainboard PS2.



HARGA EBOOK...!
HARGA EBOOK...!
HARGA EBOOK...!

Harga EBOOK PS2, PS3 dan PSP naik.menjadi Per-EBOOK @Rp.225.000
Ongkos kirim TIKI, Rp.55.000, Khusus Aceh dan Irian Jaya Rp.95.000
Kenaikan sudah ditetapkan dari mulai bulan juni 2012
Harga belum termasuk ongkos kirim.
Mohon dimengerti HARGA LAMA sudah tidak berlaku lagi
Jadi jika sudah membaca pemberitahuan ini
Tidak perlu bertanya kembali berulang-ulang

Jika Ingin Tahu apa aja isi tiap EBOOK Bahasanya
Silahkan Lihat pada kolom LAPAK
Yang terdapat pada Bagian Kiri Atas Blog Ini....


Tutorial service semua playstation
Service PS3 YLOD, Service PS3 REBALLING, Belajar BGA REWORK
Cara memasang IC BGA, Service ps3 RSOD dan BSOD
PS3, PSP, PS2HDD, Copy Game,
Dibuat oleh : MERPATI - Playstation
rudie777-Yuanita Budiman
[0361] 2735745 - 081558001488
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan
Silahkan Buka bagian ARSIP

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :

1. CARA MEMBUAT CAIRAN SIONGKA [NO CLEAN FLUX]
2. MENGGUNAKAN BANTALAN PANAS SILOXANE PADA SAAT REBALLING
3. HANYA DENGAN STENCIL UNIVERSAL BISAKAH KITA MEREBALL?
4. MELAKUKAN PROSES DEBALLING DENGAN MENGGUNAKAN REBALLER SPOT + UNIVERSAL STENCIL 0,6MM
5. MEREBALL IC DENGAN UKURAN SOLDERBALL 0,3MM LEADED




GRATIS ..............
Update EBOOK PS2, EBOOK PS3, Dan EBOOK PSP
Khusus diberikan hanya Untuk yang sudah membeli EBOOK saja.

PROGRAM :

Sunday, December 29, 2013

PS3 FREEZE SETELAH BEBERAPA MENIT BERMAIN (PART2)




Sambungan dari pembahtan sebelumnya
PS3 FREEZE SETELAH BEBERAPA MENIT BERMAIN (PART1)  disini.
.........
PS3 menjadi FREEZE,
Banyak Faktor yang menyebabkab hal ini terjadi.
Tapi patut digaris bawahi, Paling sering terjadi pada IC CELL
Biarpun tidak menutup kemungkinan
Terjadi pada IC-IC yang lainnya,
Yang tentu tergolong
Pada Rangkaian
IC VIDEO.

Jika terjadi Pada IC CELL, Apa yang musti dilakukan?



Biasanya pada solderball yang lama
Terdapat Oksida, Karat ataupun Kering....
Yang bentuknya, Terlihat seperti bentuk batu karang,
Bersipat Rapuh, Keras dan Berpori.
Ganti Gunakan Timah baru,
Dengan Specifikasi SN63PB37
Silahkan Lihat disini.







SOLUSI :

Sangat disarankan, Incu semua, Melakukan Proses.
Cabut, Reball dan Pasang kembali.
Perhatikan.... gambar dibawah ini.






Pastikan Nyabut, Bukan hanya sekedar mencabut, Usahakan hasil cabutan Tapping.
Pastikan Mereball, Bukan hanya asal nempel Solderball, Pastikan Bola tidak pecah dan
Menjadi besar dan kecil ukurannya, Pastikan ukurannya sama semua.
Pastikan Masang IC, Jangan asal terpasang dan merekat saja, Pastikan posisi IC
Tidak bergeser, Dari Patok tiap pinggirannya.
Perhatikan permukaan PCB IC harus rata sesuai permukaan pcb Mainboard.



Jika Incu minat belajar Cabut,
Reball dan pasang IC SMD dan IC BGA PS3
Silahkan pelajari disini.



HARGA EBOOK...!
HARGA EBOOK...!
HARGA EBOOK...!

Harga EBOOK PS2, PS3 dan PSP naik.menjadi Per-EBOOK @Rp.225.000
Ongkos kirim TIKI, Rp.55.000, Khusus Aceh dan Irian Jaya Rp.95.000
Kenaikan sudah ditetapkan dari mulai bulan juni 2012
Harga belum termasuk ongkos kirim.
Mohon dimengerti HARGA LAMA sudah tidak berlaku lagi
Jadi jika sudah membaca pemberitahuan ini
Tidak perlu bertanya kembali berulang-ulang

Jika Ingin Tahu apa aja isi tiap EBOOK Bahasanya
Silahkan Lihat pada kolom LAPAK
Yang terdapat pada Bagian Kiri Atas Blog Ini....


Tutorial service semua playstation
Service PS3 YLOD, Service PS3 REBALLING, Belajar BGA REWORK
Cara memasang IC BGA, Service ps3 RSOD dan BSOD
PS3, PSP, PS2HDD, Copy Game,
Dibuat oleh : MERPATI - Playstation
rudie777-Yuanita Budiman
[0361] 2735745 - 081558001488
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan
Silahkan Buka bagian ARSIP

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :

1. PS3 FREEZE SETELAH BEBERAPA MENIT BERMAIN (PART1)
2. PS3 FREEZE PADA TAMPILAN PERTAMA "SPLASH MENU"
3. PSPGO FREEZE PART2
4. PSPGO FREEZE PART1
5. PS3 FREEZE WITH ALTERNATIVE SOLUTION
6. PSP TA085 FREEZE, BLANK, TERKADANG GAMBAR REDUP
7. PSPGO JATUH, SUARA TIDAK ADA, GAMBAR FREEZE, TOMBOL TIDAK BERFUNGSI SOLUSINYA?


GRATIS ..............
Update EBOOK PS2, EBOOK PS3, Dan EBOOK PSP
Khusus diberikan hanya Untuk yang sudah membeli EBOOK saja.

PAPARAN :
E3 FLASHER MEMAKAI DUAL BOOTING
Silahkan di download saja
Paparan ini, yang berupa Format PDF





blogger templates | blog : ps3oon dibuat oleh rudie777
