Wednesday, January 23, 2013

CARA REBALLING IC RSX PS3

Eyang...
Keluhan incu mohon jangan dipostingin, Ya karena Malu
Karena Incu belum pernah berhasil Reball IC RSX
Sekali aja, Padahal rasanya, Sudah beberapa kali melakukannya
Tidak pernah sekalipun berhasil, Malu, Sedih dan Penasaran
Apa yang salah dengan cara yang incu lakukan?
Jika dipostingpun Mohon jangan dicantumin nama ya?
Mohon Tutorialnya diulang,  Barangkali, Ada yang kelewat.
Dibuatkan. Oh ya sedikit kabar baiknya
Kalo saya reball IC EE, GS Dan Seluruh komponen BGA PS2
Tidak ada masalah, Semuanya bisa lancar Jaya.
Jadi apakah prosesnya berbeda? Antara Reball IC RSX dan IC EE  PS2
Saya ulangi berkali-kali, Cabut pasang IC EE ngga pernah Gagal
Selalu berhasil, Tapi kenapa ya, IC RSX kok susah...
Gagal lagi. Gagal lagi
Nah...
Jawaban-nya, Akan Eyang jawab,
Bareng sahabat Eyang dari Cirebon,
Pak Kurniadi, Dari PSCentre. Kita berdua Sepakat dan Memiliki Kesimpulan
Yang sama,  Dalam Beberapa kali Melakukan Test. Pada IC RSX,
Dengan cara Reworking, Cabut [DESOLDERING], Pemasangan solderball pada IC
[REBALLING],  Dan Pasang IC pada mainboard [RESOLDERING]

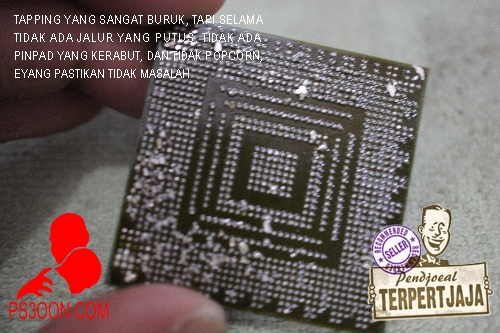

Asal tidak kecabut Jalur dan Pinnya, Tidak masalah, Tappingnya "Buruk" Sekalipun, Karena, Toh, Solder Ball tersebut akan dibuang,  Dan diganti dengan SolderBall yang baru. Dan lihat pada Solder mask-nya, Adakah Gosong? Adakah Melepuh,  Dan Menggelembung? Sebagai dampak,  Dari Efek Popcorn? Jika Tidak ada tanda-tanda itu semua, Mainboard masih layak untuk digunakan,  Dan tidak perlu adanya revisi. Dan Ingat, Perhatikan apakah mainboardnya, Melengkung, Jika melengkung,  Lakukanlah proses  Preaheat, Dan atur,  Atau settinglah,  Supaya mainboard lurus kembali.



Pada saat kita akan mengganti SolderBall yang lama, Dengan Solderball yang baru, Apapun typenya, Usahakan, Menggunakan, Loffet yang agak banyak untuk dioleskan, Keatas permukaan IC RSX, Hal ini Berguna,  Untuk mempermudah,  Membuang Solderball yang lama,  Yang masih menempel. Pada saat Menggunakan Catok besi Portable yang digunakan, Usahakan Lihat permukaan Catok,  Harus dibawah, Permukaan IC RSX, Hal ini berguna, Untuk memudahkan membuang ke tepian,  Sisa Solderball bekas yang Tersisa.



















Kenapa Proses Reball hampir memiliki perbandingan tingkat keberhasilannya, 10:1? Salah atau gagal, 10x,  Baru bener 1x? Ya, Eyang yakin, Hal ini banyak tergantung, Dari keahlian seseorang melakukan reflowing, Kedua, Begitu tipisnya SolderMask dari IC RSX, Jika dibandingkan dengan IC EE, Atau IC BGA PS2 Yang lainnya, Kita bisa Melakukan berulang-ulang proses Reballing, Pada IC EE, Tingkat keberhasilannya sangatlah besar. Dan luar biasa, Sangat mengagumkan, 2x melakukan proses Reballing, pada IC RSX yang benar-benar baru, Lebih dimungkinkan. tingkat keberhasilan-nya. Dan Eyang telah buktikan, Akurasi profile yang digunakan mantap, Untuk Melakukannya, Tapi untuk IC RSX bekas, Dan sudah berulang-ulang kali kena panas Blower, Kebanyakan terjadi Stretching permukaan IC RSX, Yang pada Akhirnya mampu merobek SolderMask yang ada. Dan disitulah kesedihanya, jalur menjadi putus dan memudahkan pinpadnya copot, Ketika kita lakukan pembuangan sisa solderball yang tersisa, melakukan Reball pada IC RSX bekas, Tingkat kegagalannya sangat besar.  Dibawah microskop PCB Akan terlihat permukaan soldermask IC RSX seperti gambar ini

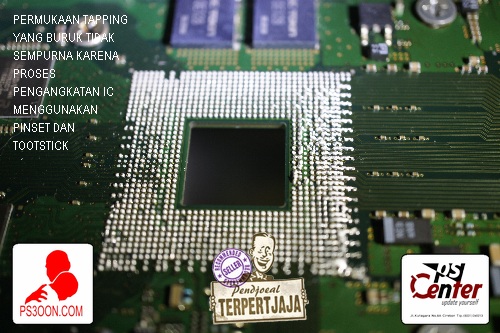

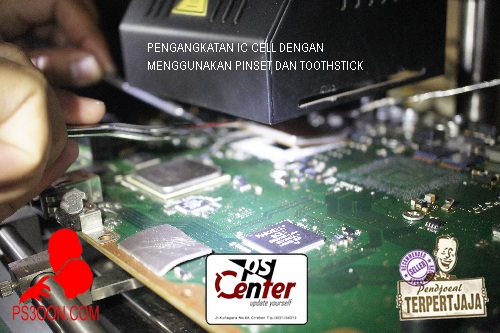

Vacuum Pump Bawaan Jovy sendiri, Tidak dirancang mampu untuk sepenuhnya mengangkat IC RSX dan CELL yang cukup berat, Maka tekhnik untuk mengangkat IC RSX, Ada yang diungkit dan menggunakan Pinset dan toothstick, Dengan menggunakan Pinset dan toothstick, Pengangkatan lebih Stabil, Tapi Hasil dari permukaan solderball Sudah dapat dipastikan,  terjadi kerusakan, Tidak mulus, tidak sempurna, Tidak Seperti kalau kita mengangkatnya memakai Vacuum Pump, Kestabilan lebih terjaga,  Tapi hal ini bisa dikesampingkan, Karena toh kita akan segera,  membuang solder ball yang bekas, Untuk digantikan solderball yang baru, Jadi untuk aapula memperhatikan Tapping? Disisi lain, Jika tapping tidak rusak, Maka solderball lama, Bisa kita Utilities dengan memanaskan Ulang dan memberikan Flux Pasta ulang, Sehingga dipasang ulang akan memungkinkan hasil tetap maksimal. Tanpa perlu mengganti solderball yang ada.











Semoga bermanfaat postingan kali ini, Jadi jangan terlalu sedih jika kita, Seringkali mendapati banyak Kegagalan pada saat melakukan reballing pada IC RSX, Karena IC yang sudah berulang-ulang terkena Pemanasan, Apalagi pemanasan Blower, Maka permukaan soldermasknya semakin rentan menjadi pecah Dan akhirnya memutuskan jalur mikronnya, Dan bukan pekerjaan mudah untuk menyambungkan kembali Jalur yang putus secara Vertikal, Tentu jika dibandingkan dengan menyambung jalur putus yang horizontal.


PSCENTER [Cirebon] : Siap membantu menyelesaikan berbagai masalah PS3, PS2, PSP dan PSX. Terutama, Untuk Desoldering, Resoldering dan pekerjaan Reworking, Menggunakan mesin Mutakhir BGA Rework Station, Kami kerjakan tanpa menggunakan Blower, Secara Khusus, Ref;lowing menggunakan mesin terbaru BGA RS. Melayani berbagai pencabutan dan pemasangan berbagai tipe IC, Bisa ditunggu.

Tutorial ini dipersembahkan
Oleh : MERPATI Playstation [Bali], Dan PSCENTER [Cirebon].
