CARA SERVICE HDMI BERMASALAH PADA PS3 part 2

Sambungan Pembahasan dari Postingan sebelumnya
CARA SERVICE HDMI BERMASALAH PADA PS3 part 1
...
Dibawah Mikroskop PCB Pembesaran Visualisasi bisa didapatkan.













Bagaimana untuk Tahu nama Part secara Detil?
Bagaimana untuk Tahu FootPrint dari tiap partnya?
Bagaimana untuk Tahu Alghorythmenya?
Bagaimana untuk Tahu Detil Partnya?

Satu-satunya, Jawaban, Bisa didapat dalam EBOOK PS3
Pada Bahasan DATASHEET PS3.

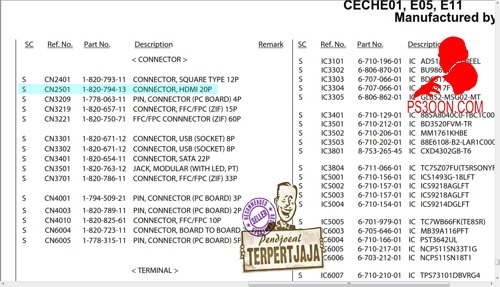

Sekarang Ketikan pada kolom Find : HDMI. Kita akan menyelidiki, Footprint sama detil part konektornya Tersebut. Maka akan terlihat, kita dibawa ke halaman 43. Disana kita mendapatkan keterangan bahwa... Konektor HDMI memiliki keterangan seperti dibawah ini.





Sekarang Ketikan pada kolom Find : CN2501 Sekarang kita ingi tahu posisinya pada mainboard, Maka kita akan dibawa ke halaman 28, Disana kita ditunjukan posisi konektor hdmi pada mainboard dengan serial mainboard COK-002





Nah, Biarpun detil dari datasheet diatas berbeda, dengan posisi detil mainboard yang eyang lagi garap, Tapi Alghorythmenya tetaplah sama, Sekarang kita bisa jelas melihat alur, Dari, CN2501 ke beberapa Coupling Disekitarnya, Baru menuju ke IC2502, Dan Jika ini semua ngga ada masalah, Baru Eyang khawatir banget, Karena muara akhirnya ada pada IC RSX, Kalo IC ini yang jebol, Video HDMI Outputnya, Wah, Inilah Yang ditakutkan, Karena IC RSX ngga ada part dijual bebas.
Yah... Sekarang satu-satu akan Eyang ukur...Kita sekarang cari Foot Print Dari tiap Part.

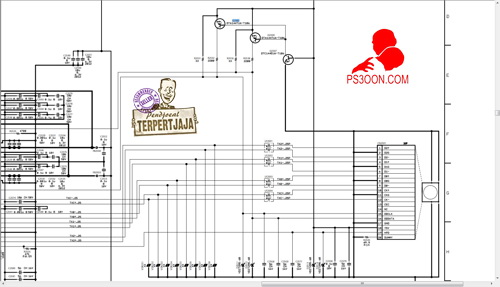

FootPrint CN2501 Atau Port HDMI dengan Total Pin terdapat 20 Pin.
Yang terdapat pada halaman 14





FootPrint DECOUPLING CN2501 yang terdapat pada halaman 14.





Inilah salah satu diantara biang kerok yang Eyang dapatkan
CN2501 pada Pin nya terdapat karat, Eyang rekomendasikan Ganti pake port HDMI Kanibalan
Lihat pake BGA Rework Station bisa lebih diandalkan untuk mencabutnya.
Tidak ada leleh Pada Plastik port HDMI Nya.

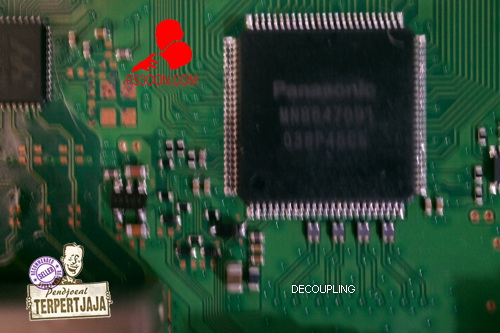

Selain itu, Sebaiknya di Cek juga IC HDMI transmitternya. Lihat bagan dibawah ini.














Mengenai detil IC ini
Akan Eyang bagikan Informasinya
Berupa file PDF
Dalam Update EBOOK PS3 untuk hari ini.

Nah .... Minimal Buah Manggis sudah kita kupas, Tapi kalo dibelah?
Apakah Incu sudah sanggup untuk membelahnya?
Apakah Incu sudah bisa baca Datasheet?
Apakah Incu mengerti cara mengukurnya?
Sudahkah Incu memiliki Datasheet PS3?
Apakah sudah memiliki semua peralatan yang dibutuhkan?
Jika Incu Ngga berani Untuk bernvestasi, Ngga berani untuk Modal?
Ragu dan selalu curiga terus, Pada setiap mau membeli Online, Melebihi akal sehat,
Saran Eyang, Buka diri, Belajarlah Empati, dan belajarlah mencari Informasi, sebanyak-banyaknya.
Karena waspada "Harus" dan Mutlak,  Tapi tidak benar, Kalau kita "Selalu" curiga dan menampakkannya.
Pada setiap orang.


ANEKDOT untuk hari ini
Sering Eyang temui, Sering Eyang melihat, Banyak hal-hal, Yang sebenarnya tidak perlu untuk di pertanya kan, Ternyata masih juga ditanyakan, Eyang, Berapa no pinBB nya? Eyang berapa no Hape nya? Rasanya, Dan malah bukan rasanya, Eyang jelas-jelas sudah pampangin, Koq, berapa no Hape, Berapa no pinBBnya, Di Blog kan ada jelas terlihat, Hurufnya juga, GEDE-GEDE, Ngga sembunyi, Eyang Bisa simpulkan Orang-orang yang seperti ini, Biasanya, Ngga percaya diri, Ngga detil dalam membaca, Dan bisa saja kurang serius dalam belajar, Yang lebih, Agak terkesan Negatife, adalah : Kebiasaan Kurang percaya sama orang lain, akan apa yang sudah diinfokan, Dan cenderung, Mungkin Manja, Ingin lebih Private, Jelekkah dengan sikap seperti ini? Jawabannya, Bisa Ya, dan bisa juga Tidak, Tapi kalo ditanyain sama Eyang, Eyang jujur saja merasa terganggu, Dan Eyang memperlakukan ke semua Incu, Selalu ingin sama, Tidak ada perbedaan apapun, Bagi yang beli banyak,  lantas dikasih diskon banyak? di blog ini, Sama aja dengan orang yang baru beli sebiji, Ngga ada dibeda-bedain, Kenapa begitu? Karena eyang tahu, Karena Eyang pernah rasa, Kadang sedih pengen beli banyak tapi kemampuan dikit untuk beli akhirnya diskonnya ngga ada, nah, Karena Eyang ngga mau, Ada Incu Eyang yang sedih, Ya sudahlah disamain saja. Tanpa diskon dan tanpa private-private tan.... Oh ya bagi yang mau belajar Reflowing, Eyang pastiin harus sudah punya mesinnya, Atau sudah pasti membeli BGA Rework Station, Kalau Banyak Curiga Ragu-ragu dan ntar nanti dulu, Belajar aja dulu, Perkara beli belakangan, Silahkan ke yang lain saja...Eyang ngga mau sudah diajarin, Sudah bisa, Sudah ngerepotin dan sudah menyiksa waktu kerja, E..eh dibayar..Makasih... Bye bye....hehehehe, Karena ngga menutup kemungkinan, Banyak orang berperilaku, Aneh bin Nyeleneh, Rada sakit jiwa raganya, Kayak begini. Dan Bagi yang seriuspun, Maaf ngga bisa sontoloyo boy, Janjian dulu ya, Maklum Eyang juga masih kuli, Masih harus nyari nafkah, Masa prioritasin yang hampa dirasa dan hampa di raba? Soalnya, Kapok ama partai Gretongan, Maunya banyak, Pertanyaannya dashyat, Bagai Banjir di jakarta kemarin derasnya, E..eh, Pas giliran suruh beli, Mikir-mikir, ngga ada duit, Lha Eyang makan apa ama keluarga? Mending tegas aja deh, Biar jelas dan tuntas...Sekali lagi menghindari Partai Gretongan, dan Partai Makasih, Yang pengikutnya bejibun kalo di Indo, Dan takut mengecewakan bagi orang yang kurang sehat jiwa raga serta pikirannya, Jadi terpaksa jelas dan harus tegas saja.
