CARA MENGGUNAKAN STENCIL UNIVERSAL




Kendala yang selalu menghantui, Para Montir, Atau Tekhnisi, Dalam melakukan Reballing, Adalah : Keberadaan Stencil yang ada,  Tidak sesuai, Antara Posisi Lubang Stencil, Dengan Pin Pad ICnya, Tidak sesuai dengan Type IC yang akan di Reball, Jika kita selalu menuntut kondisi Ideal, Dan selalu menuntut Stencil  "Harus Ada" dan "Harus Sesuai" untuk semua type IC yang ada, Yang akan di reball, Ya syaratnya, Rajin-Rajinlah beli, Dan keliling,  Ketoko-toko Sparepart dan Tool Service. Yang ada, Jika "Ngaku", Dompet Pas-Pasan, Dan masih berpikir Effisiensi serta Ekonomis. Silahkan berpikir kayak Mc Geberrr  [Mc Gyver] yang ada di TV itu.

BAGAIMANA MENGGUNAKAN
STENCIL UNIVERSAL?

Apa sih yang dimaksud dengan Stencil Universal? Lihat disini.

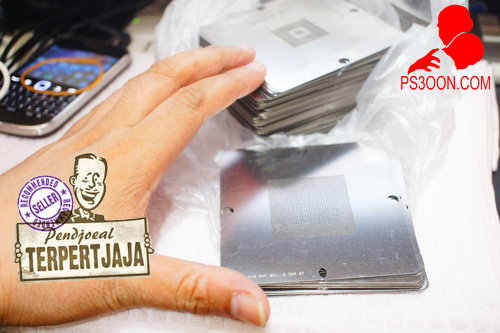

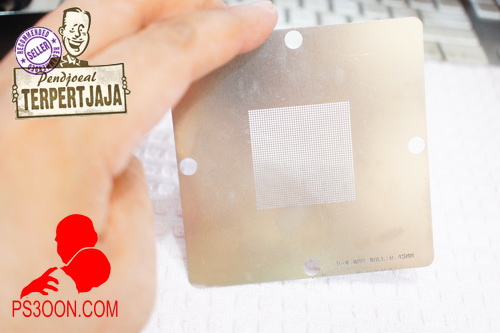

Contoh dari bentuk Stencil Universal adalah :





Pada Stencil 184 buah yang Eyang jual, terdapat 16 buah. Stencil Universal, Yaitu :

1.1.1. H=8.8MM, BALL 0.5MM KF
1.1.2. H=1.27MM BALL 0.76MM KF
1.1.3. H=0.9MM BALL 0.6MM KF
1.1.4. H=1.1MM BALL 0.6MM KF
1.1.5. H=0.6MM BALL 0.35MM KF
1.1.6. H=0.8MM BALL 0.4MM
1.1.7. H=0.8MM BALL 0.45MM
1.1.8. H=1.0MM BALL 0.6MM KF
1.1.9. BCM5324NKPB BALL O.76MM KF
1.1.10. 420GO BALL : 0.6MM KF
1.1.11. WII GPU BALL 0.6MM KF
1.1.12. 0.3MM KF
1.1.13. XBOX HANA BALL 0.8MM KF
1.1.14. 0.6MM VIA C7-M
1.1.15. DDR1 BALL 0.45MM KF
1.1.16. WII CPUB BALL 0.5MM KF

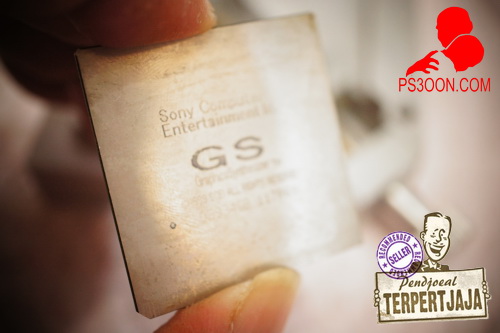

Sekarang kita akan me-Reball ICGS CXD2934GB PS2.

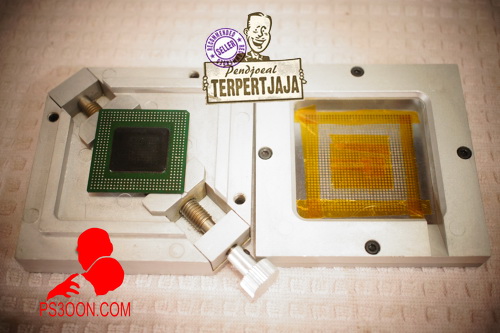

Tempatkan ICGS CXD2934GB pada JIG CENTRE
Kemudian putar tuas penarik Centre, Agar IC tertarik pada posisinya ke tengah





Carilah Stencil Universal yang memiliki Lubang Pitch Solderball 0.76mm
Carilah Stencil Universal yang memiliki Ukuran jumlah Pitch Solderball Melebihi
Jumlah Pitch Solderball dari ICGS CXD2934GB, Baik arah BARIS maupun KOLOM

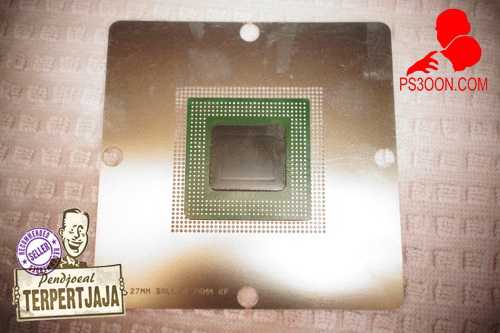

Akhirnya pilihan Eyang jatuh pada Stencil  H=1.27MM BALL 0.76MM KF

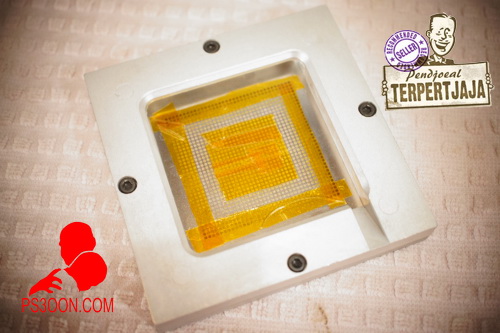

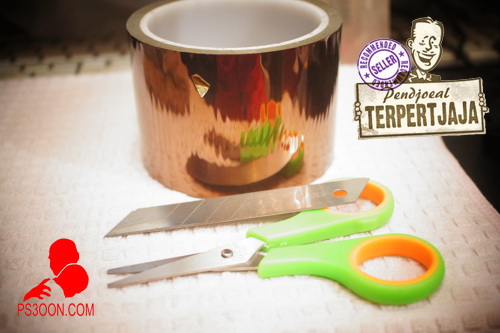

Sekarang ambil Kapton atau Polimide Selotape ukuran lebar besar,
Cukup menutupi  H=1.27MM BALL 0.76MM KF
Gunakan Cutter tajam untuk memotongnya
Untuk mengetahui detil tentang kapton atau Polimide, Lihat disini.

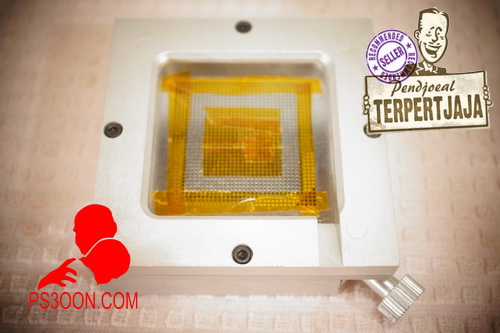

Nah... Setelah dirasa pas, Setelah dirasa Presisi

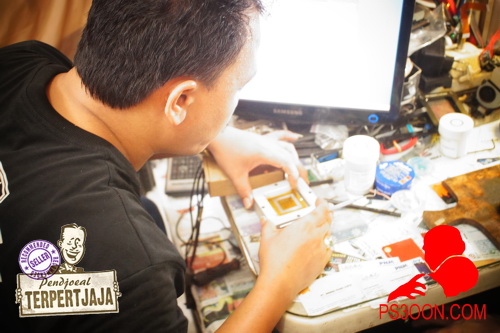

Taburkan sekarang Solderbal dengan ukuran 0.76mm.
Ratakan dan rapikan, Posisikan pada satu sudut
Gunakan TOOTSTICK untuk merapikannya.

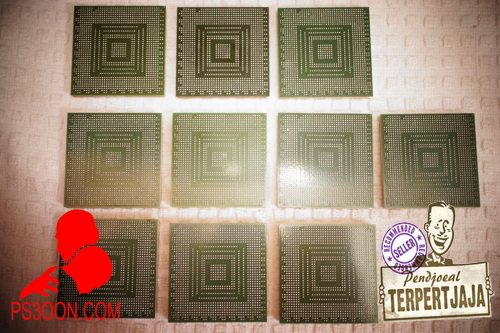

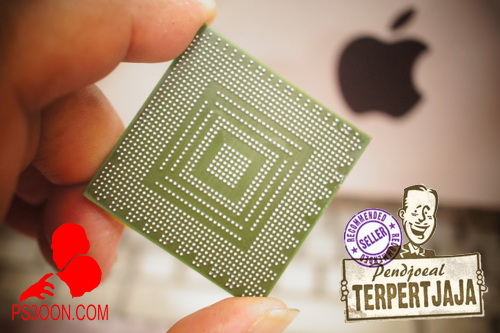

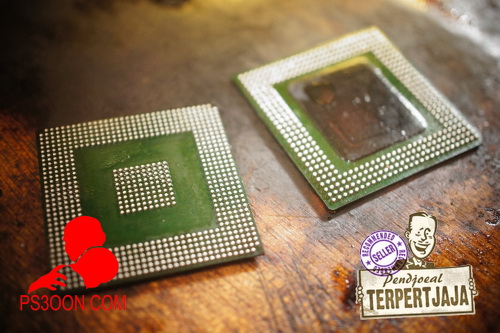

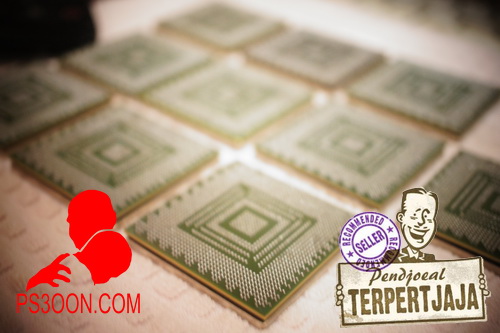

Dan beberapa IC yang berhasil di Reball dengan menggunakan ala Mc Geberrr...
Alias  Mc Gyver. Adalah seperti di bawah ini.



















Jika Incu berminat, Dengan Stencil Universal type ini, Silahkan lihat, disini. Mudahkah mereball? Mudahkah untuk melakukannya? Yang pasti, Pasti lebih mudah, Jika ada stencil untuk mengaturnya, Dibanding Tidak punya stencilnya, Apalagi satu persatu solderball di tempatkan pada Padnya. dilakukan secara manual, Tanpa Stencil. Dijamin Ripuh, Pegal, Linu, Dan Encok kambuh. Apalagi yang di reball manual adalah ICCELL, Yang terdiri dari ribuan butirSolderBall.
