TANDA-TANDA PS3 YLOD BISA KETOLONG SECARA VISUAL

Banyak mesin PS3 YLOD tiap hari, Masuk Service.
Beberapa diantaranya, Merupakan hasil Uji Coba Teori GILSKY
Dari beberapa rekan Tukang service
Yang mencoba peruntungan
Dengan GILSKY System
Alias Korban YOUTUBE. Bukan mereball
Tapi Me-Rehot, Rehot disini, Tentu bukan mengganti
Solderball Lama, Dengan Solderball yang baru.
Melainkan hanya melakukan Utilities Pada solderball lama
Dari solderball lama, Yang retak,  Yang sudah tidak mampu terkoneksi
Maka dengan pemanasan yang dilakukan [REHOT SYSTEM]
Diharapkan Panas yang diberikan Mampu untuk melumerkan dan
Memperbaiki Koneksitas Solderball yang lama
Mampu diperbaiki, Menyatu kembali antara PIN, Dan PADnya
Tapi dengan melakukan Proses Rehot BLOWER
Atau Rehot HEATGUN ini
Dampak buruk, Atau Resiko buruknya Malah Besar.
Karena Dengan pemanasan Fast Reflow yang dilakukan
Tentu Proses PREAHEAT tidaklah ada, Berarti Resiko
IC RSX Melentung, PopCorn, Gosong dan IC Mati justru SANGAT BESAR.
Karena : Lama Waktu Proses REHOT. Dan berapa suhu
Di IC RSX yang dipanasin, Tidaklah terdeteksi, Dan Tidaklah terlihat
Semua Hanya berdasarkan "FEELLING" Dari si pelaksana saja
Kalo dirasa, Sudah, Ya sudah. Padahal, Bisa saja IC yang di REHOT
Sudah melebihi Dari Titik Didih, Yang seharusnya
Tentu nilai titik didih ini, Tidak akan diketahui
Karena Pada Blower dan Heatgun, Tidak ada Parameter SUHU IC RSX.
Justru yang ada, Hanya  Parameter Panas yang dicapai Oleh Blower atau Heatgun
Begitupun Jika suhu belum sempurna, Mencapai Titik didihnya.
Parameter ini Tidak ada
Yang ada Felling so good, And Feelling so sweet... hehehehe
Tapi jika melihat Tampiln Board seperti dibawah ini
Biarpun sudah Di Blower atau Di Heatgun
Dijamin Jika IC RSX masih hidup. Mainboard ini Bisa dibenerin.

Nah Tanda-tanda, Kehidupan dari mainboard ini, Bisa kita lihat secara Visual, Biarpun sudah di Blower, Ataupun, Sudah di Heatgun, PS3 Seperti ini diharapkan mampu diperbaiki, Biarpun cara yang bener sih, Bukan di dasarkan pada fakta Visual, Tapi haruslah berdasarkan Proses Pengukuran, Tapi setidaknya, Harapan "Kehidupan" Bisa kita lihat, Tidak ada jalur putus, PopCorn dan Gosong.

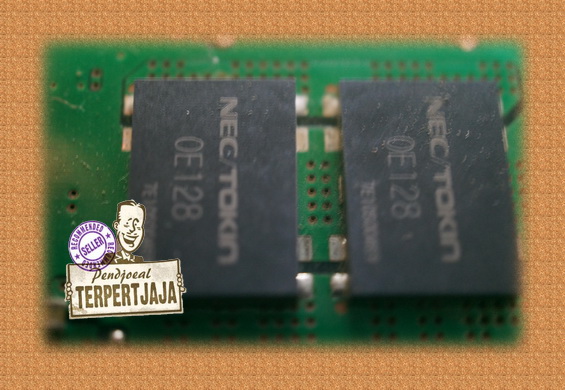

1. NEC TOKIN : Pada sekitar permukaan IC RSX, Permukaannya Mulus.Halus.







2. Pada PERMUKAAN DAN SEKITAR IC RSX, SOLDERMASK tetap Hijau
Tidak terlihat ada GOSONG. PopCorn  Dan lain lain, Keadaan Mainboard yang gosong Popcorn, tentu rentan dengan Jalur yang Putus, Atau Interferensi Frekwensi, Antar beberapa PIN out secara sekaligus, Dan Hal ini, Tentu membuat pekerjaan lebih, Bertambah, Dan resiko Gagal lebih besar. Karena PS3, Jalur PINout Vertikal, Sulit disambung, Dibandingkan Jalur Pinout Horizontal... Makanya kalo sudah Gosong-gosong, Pada soldermasknya Mainboard Eyang rada malas mengerjakannya.

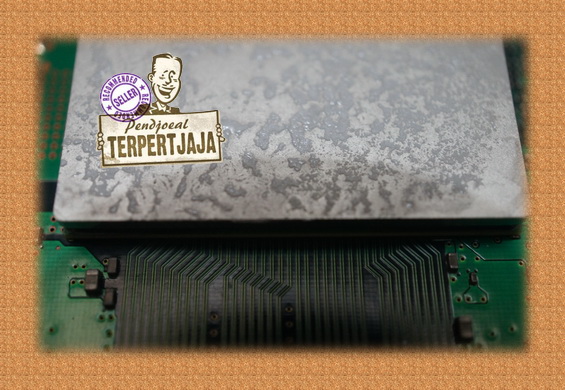

3. Terlihat THERMALPASTA, Kualitas Murahan. Pada permukaan IC RSX, Ylod bisa saja terjadi karena Thermal Pasta yang berkualitas rendah dipasangkan, Kualitas Thermal pasta ini tentu, Tidak akan mampu dengan sempurna, Mengantarkan Panas yang seharusnya.







4. Mainboard tidak bengkung, Karena dengan Board yang bengkung, Tentu ada pekerjaan tambahan, Kita harus meluruskannya kembali, Tentu dengan memakai pemanasan PREAHEAT dan dengan proses Peregangan yang ditarik oleh Holder. serta disangga oleh mini Holdernya, XY Table.







Itulah tanda-tanda secara Visual yang mampu kita lihat, Sebelum mengukur, Apakah ICnya masih hidup atau IC RSX nya sudah mati, Tidak kalah pentingnya, Yang harus di perhatikan adalah : JALUR nya tidak ada yang Ciut, Menyatu, Dan konek, antar jalur, Menjadi berdekatan atau terjadi koneksitas, Interferensi gelombang atau overlapping frekwensi, Bisa juga ada jalur yang Putus, yang disebab kan Mainboard PopCorn, Gosong dan Jalur horizontal tertarik akibat Board melengkung atau bengkung, Pahami Board yang melengkung Tepat posisi Titik lengkungnya berada tepat dibawah IC RSX, Tentu hal ini akan menyulitkan pada saat RESOLDERING,Setelah IC RSX diangkat Kemudian di REBALL dan akan dipasang kembali IC RSX tersebut.  Karena lengkung yang ada, Akan membuat JARAK solderball Dan PADnya sulit untuk  menempel, Sekali lagi Karena ada jarak yang tidak bisa dia capai. akibat lengkungan mainboard.
