CARA MENCABUT L620X DAN IC620X PADA PS3


Mencabut IC yang timahnya di bawah, Tingkat kesulitannya, Lumayan Besar, Jika dibandingkan, Dengan Kaki pin IC yang menonjol terlihat keluar, Semacam IC SMD atau TSOP, Tidak tertindih Kaki nya dibawah IC, Jadi menghadapi Jenis IC seperti ini, Sudah pasti, Tidak memerlukan Solderheat, Tapi lebih tepatnya peralatan yang dipakai, adalah peralatan  reflowing,  yang lebih dianjurkan. menggunakan Uap panas Atau panas yang dihasilkan oleh Proses konduksi.

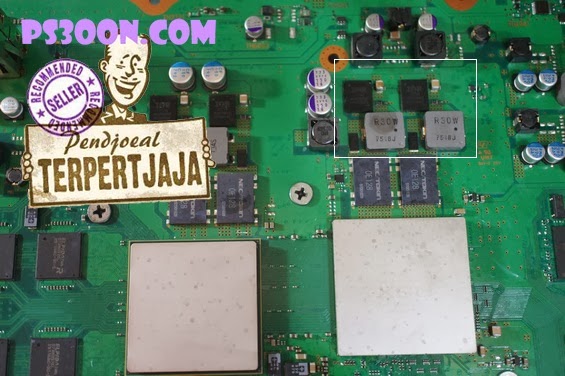

Seperti IC6202 + IC6203, Dan L6202 + L6203





Untuk mencabutnya, Gunakan Proses Reflowing dengan BGA REWORK, Ingat Gunakan Clamp Holder dan Clamp Mainboard, Kedua jenis Clamp ini Untuk mencegah mainboard bengkung pada saat proses Reflowing dijalankan, Ya kedua alat ini Eyang buat sendiri, Karena merasa Holder bawaan BGA Rework Jovy, Tidak maksimal bekerja mencegah Mainboard besar menjadi Bengkung.





Jalankan Proses REFLOWING Dengan menggunakan BGA REWORK, Cabut IC RSXnya, Kita harus mengukur IC ini, Dan mengukur jalur dibawahnya ada Short apa ngga, Jadi sebelum diganti IC Baru, Pastikan Jalur dan Sinyal serta nilai-nilai tegangan dibawahnya sudah bener, Baru IC yang telah Diukur dipasangkan. Ya Tujuan kita saat ini mencari IC mana yang membuat Short tegangan Sehingga semua Capacitor Short.



Pada IC6202 dan IC6203 terlihat jelas bahwa PAD nya tidak seperti IC BGA, Atau IC-IC lain yang biasanya, Cara memberikan timahnya akan kurang tepat jika menggunakan Timah kawat, ataupun timah solderball, Timah yang diberikan sebaiknya timah pasta, Atau orang sering banyak bilang solder pasta, Cabut IC6202 dan IC6203nya dengan menggunakan BGA rework, kemudian bersihkan timah sisanya dengan menggunakan solder wick, Kemudian baru berikan timah pasta, Cara memberikanya, Silahkan lihat gambar-gambar dibawah ini.





Gunakan Kwas halus dan berikan sedikit Flux pasta Clean. Untuk membantu mengangkat sisa timah pasta yang tersisa dan masih melekat, Dengan Flux pasta Clean, Maka proses pemerataan panas dan mencairkan Tomah menjadi mudah.

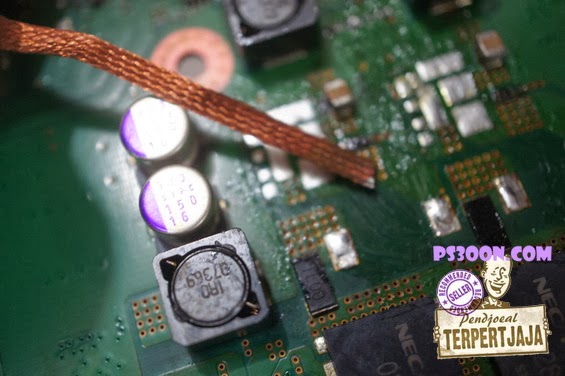

Dengan Menggunakan Solderwick+Solder, Haluskan permukaannya, Sehingga Rata,

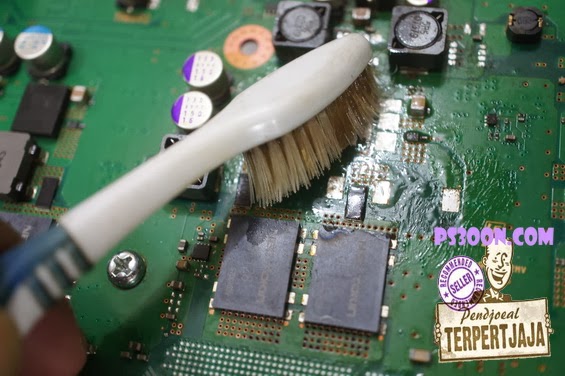

Setelah itu dengan menggunakan Cairan Thinner yang disimpan di Botol Thinner. Sapukan dengan menggunakan sikat gigi bekas. Mengangkat semua kotoran sisa termasuk sisa Flux pasta Clean.





Perbaiki semua PAD yang rusak, Dan Mungkin Kecabut pada saat Mencabut IC RSX yang sudah sering direhot Berulangkali di rehot, rehot dan rehot ya jalurnya rapuh dan pad, mudah tercabut, tapi kalo kecabutpun, Kebanyakan Pad kosong dan pad Grounding, Sebaiknya segera diberi silver conductive 3g, atau kalau tidak ada, Berikan saja Timah pasta.



Pada PAD IC6202,6203 dan pada L6202,6203, Berikan "Titik setitik" hehehehe, Bahasa bingung menjelaskannya, Tapi setitik setitik saja, Dan ingat perkirakan pada saat di tumpuk IC tidak akan meleber ke pad yang lain dan akhirnya bersatu. pastikan memberikn tidak berlebih.

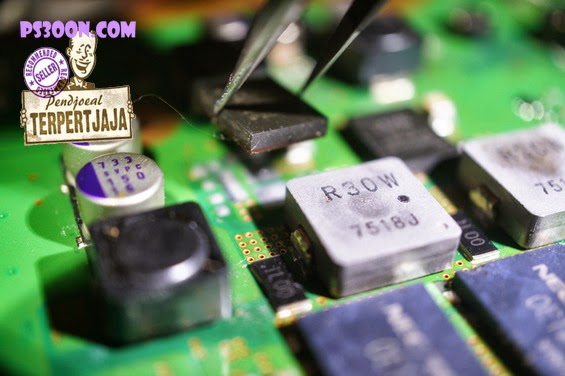

Tempatkan IC, Dengan menjepitnya memakai pinset, Tempatkan pada posisi yang tepat dan sesuai.

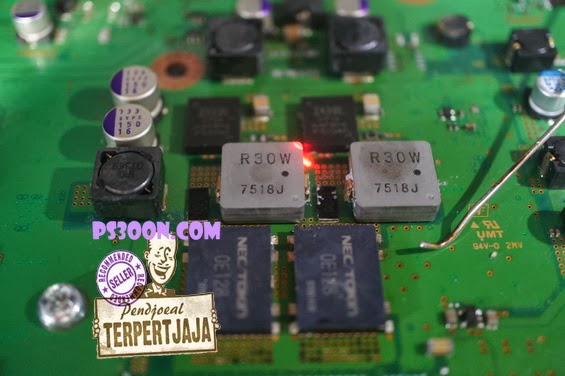

Setelah semua part tepat menempati pada posisinya, Tempatkan posisi tersebut, dibawah laser pointer, dan jalankan proses Reflow.seperti seharusnya, Setelah semua dijalankan, Dan mencapai suhu yang telah di tetapkan. maka saat  proses pendinginan tercapai, Kita sekarang bisa mulai mengukurnya, Ukurlah beberapa capasitor, Yang dekat dengan IC RSX masihkah Short?



Mudah-mudahan, "receipe", hari ini, dari Eyang, bisa membantu Incu semua, Jika menghadapi Kasus YLOD yang menyebabkan beberapa Capasitor Short, Sekedar nasehat : Karena part PS3 tidak ada yang jual dipasaran, (mungkin ada tapi susah menemukannya), Maka Incu Dari sekarang rajin-rajin lah berburu mesin kanibalan. Karena beberapa part specifik barangkali masih bisa dipergunakan. Untuk memperbaiki Terima kasih.
