MENGGANTI HEATER IR CERAMIC 300W DENGAN HOTAIR 2000W

Pernah mengalami cabut IC RSX susah?
Biarpun menggunakan menu dan settingan yang telah teruji?
Ya, dengan penggunaan FLUX yang tidak tepat
Dan dengan telah berulangkali di REHOT
Dan bisa saja ada thermal pasta yang masuk menyelimuti solderball nya
Maka akan memungkinkan sekali IC RSX akan sangat sulit di buka
Oleh Heater IR CERAMIC, Dengan kekuatan hanya 300W
Mencabutnya tentu tidaklah mudah dibutuhkan daya yang lebih besar
Dan tatacara yang berbeda, karena kasus-kasus yang memang tidak biasa
Jepitlah HOLDER dengan menggunakan CLAMP HOLDER, Hal ini diperlukan agar mainboard tetap tegak pada posisinya, Tidak berubah melengkung akibat panas yang diterima, memungkinkan Mainboard menarik HOLDER terangkat keatas, Biarpun telah diputar dengan keras, Ya inilah yang Eyang rasakan kekurangan pada system holdernya. Jadi gunakan Clamp seperti ini [Clamp bentuk dan ukuran seperti ini, Eyang sengaja buat sendiri, Karena belum ada orang lain yang menjualnya]







Gunakan, CLAMP MAINBOARD, Hal ini diperlukan agar memegang Tepian atau sisi daripada mainboard tidak terangkat, pada saat posisi tengah Mainboard dipanasin, Sekali lagi Clamp Mainboard berfungsi untuk mencegah, Tepian atau sisi mainboard bergerak. Memuai karena terdapat proses reflowing dengan suhu cukup tinggi pada bagian tengah [CLAMP MAINBOARD untuk saat ini, Eyang sengaja yang membuatnya, Karena kasak kusuk nyari ngga ada orang yang jual untuk kebutuhan ini, Ya, Kreasi diperlukan bagi orang yang kreatife]





Pengukur suhu, Eyang sisipkan Pada bagian Sisi kiri, Sisi kanan, Depan dan Belakang, Hal ini bertujuan agar suhu yang diberikan dapat terpantau, agar tidak merusak Mainboard dan menghindari PopCorn, Gembung-gembung pada permukaan Mainboard yang dipanasin.



Dengan bantuan DUDUKAN HOTAIR/HEATGUN, Maka kestabilan kenaikan suhu, Dapat dipastikan Akan berjalan dengan mulus, Karena kita, Tidak memegangnya dengan tangan, Yang karena adanya gaya Grafitasi bumi, Tentu dalam waktu lama, akan menyebabkan Tangan kita pegal, Sehingga posisi Nozle dari Blower,  Atau Heatgun yang kita gunakan akan "Cenderung" Turun naik, Inilah awal, Dan dasar pemikirannya, Kenapa Eyang buat sendiri, Dudukan Hotair dan Heatgun,



Karena Posisi dari UH [Upper Heater] akan mengganggu dan menghalangi posisi Hotair atau Heatgun yang diarahkan Centre pada diameter LH [Lower Heater], Maka Eyang berpikir, Sebaiknya, Dicabut dulu saja, Agar penggunaan Hotair/Heatgun posisinya optimal, dan akan menjadi leluasa untuk bergerak. ya hal ini terpaksa dilakukan,  Karena pemanasan bawah,  akan Eyang perlukan, untuk mengeluarkan udara,  pada mainboard agar mencegah mainboard popcorn. dan pemanasan atas bawah adalah standar reflowing yang semua mesin BGA Rework jalankan.













Keuntungan dari penggunaan Hotair/heatgun, Suhu kita bisa atur sendiri, dan suhu bisa langsung kita naikan, Tentu pada saat  terlihat pada Grafik, Suhu tidak naik-naik, Maka kecepatan perambatan kenaikan suhupun, Bisa kita atur, Untuk disesuaikan dengan waktu, Yang kita inginkan, Sehingga Grafiknya,  Bisa langsung terlihat naik secara runut, langsung bisa naik beberapa derajat, Dan hal ini yang tidak dimiliki oleh mesin BGA,  Yang sudah di set secara grafik, Dan telah kita tetapkan. sebelumnya, pengaruh lingkunganpun, Seperti ada angin, Atau terdapat faktor kelembaban/humidis yang tidak menentu, maka Heater IR Ceramic, akan terganggu, dan terhambat kenaikan suhunya, Dan waktu yang telah ditetapkanpun akhirnya akan mulur, Dan kejadian ini yang beresiko mainboard menjadi GOSONG, dan Popcornnya sebuah Mainboard, Silahkan direnungkan dulu,  Sebelum mencobanya, Sangat baik dipergunakan jika menghadapi, IC RSX/CELL yang bandel, untuk diangkat pada saat akan di cabut. Dan pada kenyataanya, Perkembangan mesin BGA Rework Sekarang,  banyak yang mempergunakan Heater atas Hotair, Dan Heater bawah gabungan dari Hotair dan IR Ceramic.
-----------------------------------------------

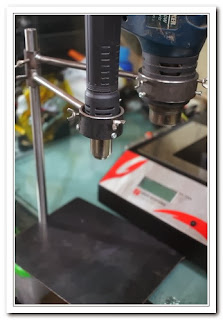

Dudukan HOTAIR/HEATGUN ini,
Terbuat dari Besi, Bukan dari bahan Aluminium
Dudukan ini, Eyang buat sendiri
Dengan bahan dari Besi.
Tentu dari segi kekuatan
Besi lebih baik jika dibandingkan Alloy/Alluminium
Dengan Ukuran yang cukup Tinggi.
Maka Cukup Kompatible dipakai
Dengan Mesin BGA Rework [Jovy]
Yang  Lower Heater [LH] nya saja yang akan kita pakai
Berfungsi untuk memegang 2 Tools sekaligus
Harga DUDUKAN HOTAIR/HEATGUN Rp. 975.000.
Harga sudah termasuk Ongkos kirim


HARGA EBOOK...!
HARGA EBOOK...!
HARGA EBOOK...!
Harga EBOOK PS2, PS3 dan PSP naik.menjadi Per-EBOOK @Rp.225.000
Kenaikan sudah ditetapkan dari mulai bulan juni 2012
Harga belum termasuk ongkos kirim.
Mohon dimengerti HARGA LAMA sudah tidak berlaku lagi
Jadi jika sudah membaca pemberitahuan ini
Tidak perlu bertanya kembali berulang-ulang

Jika Ingin Tahu apa aja isi tiap EBOOK Bahasanya
Silahkan Lihat pada kolom LAPAK
Yang terdapat pada Bagian Kiri Atas Blog Ini....


Tutorial service semua playstation
Service PS3 YLOD, Service PS3 REBALLING, Belajar BGA REWORK
Cara memasang IC BGA, Service ps3 RSOD dan BSOD
PS3, PSP, PS2HDD, Copy Game,
Dibuat oleh : MERPATI - Playstation
rudie777-Yuanita Budiman
[0361] 2735745 - 081558001488
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan
Silahkan Buka bagian ARSIP

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :

1. KALIBRASI UPPER HEATER BGA REFLOWING
2. MAINTENANCE BGA REWORK [UH] UPPER HEATER]
3. REFLECTOR BGA [UPPER HEATER REFLEKTOR SET]
4. MAINTENANCE BGA REWORK [UH] UPPER HEATER]
5. BAGAIMANA MELINDUNGI IC DARI PANAS HEATER?



GRATIS ..............
Update EBOOK PS2, EBOOK PS3, Dan EBOOK PSP
Khusus diberikan hanya Untuk yang sudah membeli EBOOK saja.

PAPARAN : Mengetahui lebih jauh tentang IR CERAMIC
Yang dianggap Terbaik, Apakah BGA Rework Incu semua memakai
Heater atas berbahan IR Ceramic yang terbaik?

IR CERAMIC Yang baik akan tahan Suhu permukaan sampai 750 ° C.Panjang gelombang dari sumber panas inframerah merata memanasi area pemanasan
Banyak tersedia dalam ukuran 122 x 60 mm , 245 x 60 mm , dan 122 x 122 mm .Berbagai bentuk permukaan dengan warna dasar merah muda, Putih dan hitam

Yang berubah warna akan menjadi abu-abu saat pemanasan berjalan
Dan hal ini memberikan tanda, Proses sedang berjalan
Glaze berlapis keramik tanpa akan terjadi pengelupasan permukaan

atau oksidasi seperti pada logam atau elemen terselubung .
Kemampuan hidup lebih dari 5.000 jam meminimalkan downtime mesin .Kawat elemen paduan besi, memberikan hidup lebih lama daripada

Bahan nikel yang digabung dengan krom Tahan terhadap kejutan suhu tinggi.
Ceramic IR yang baik Pemanas tidak akan rusak
jika terkena semprotan air .
