Tuesday, April 29, 2014

SERVICE OPTIK PS3 KES-400A




ARSIP BLOG
ARSIP GOOGLE PLUS
ARSIP FACEBOOK

PERHATIAN :
BLOG ini tidak ada kaitan apapun, Dengan blog lainnya
Yang Menjiplak, Meniru, Dan Membajak Persis
Keseluruhan ISI postingan, Dengan Tanpa meminta ijin Penulis
Postingan ASLI yang bersumber dari
http://www.ps3oon.com

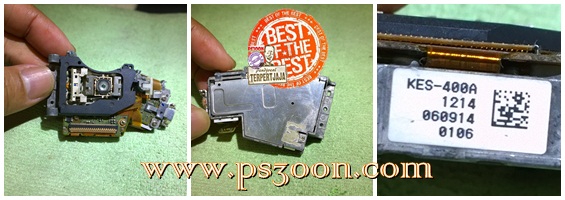

Pada saat kita tahu, PS3 tidak mampu untuk membaca CD, DVD, Ataupun BDGAME, Maka mungkin kita jadi berpikir, PART Apa yang rusak? Untuk memulai tahapan Proses Analisa dan Pengukuran sederhana? Hampir 80% Analogi Pemikiran kita, Pasti kita melirik pada Analisa  OPTIK DEVICE nya, Untuk melakukan proses Analisa yang mudah adalah : Coba anda Tukar Optik lama PS3 tersebut, Dan gantilah dengan Optik PS3 yang sejenis, Misalkan karena Optik lama memiliki type KES-400A, Kita harus menukar dengan Optik serie yang sama yaitu KES-400A, Apakah bisa Jalan? Dan apakah PS3 nya mau untuk membaca CD, DVD ataupun BDGAME nya?



KETERANGAN GAMBAR DIATAS ADALAH :

Jika dari hasil "Menukar" Optik PS3 lama, Dengan Optik PS3 yang baru, Akhirnya PS3 bisa baca CD, DVD, Ataupun BDGAME,Berarti kita bisa simpulkan, Masalah yang kita hadapi adalah, Masalah yang terdapat pada bagian OPTIK PS3nya. Jadi Proses Analisa nya sudah bisa kita persempit, Menjadi masalah di OPTIK DEVICE nya, Nah sekarang mungkin ada baiknya kita tanya lagi, Bagian Optik mana yang rusak? Untuk tahu bagian per bagian yang akan dianalisa, Bukalah sekarang  pada bagian Optik devicenya.



KETERANGAN GAMBAR DIATAS ADALAH :

1. Tanda panah berwarna MERAH, Dengan No 1, 2, dan 3, Adalah KLIP dari penutup Plat bagian bawah OPTIK DEVICE nya, Sebelum anda buka Plat bagian bawah OPTIK DEVICE nya, Bukalah sekarang  Sekrup No 4, Yang diberi tanda anak panah yang berwarna Putih.
2. Cabut perlahan Plat bagian bawah OPTIK DEVICE nya



KETERANGAN GAMBAR DIATAS ADALAH :

Anak panah berwarna MERAH, Menunjukan anda sebaiknya buka Sekrup Pelat penutup DIODA LASER optiknya, Anak panah berwarna Kuning, Menunjukan anda sebaiknya mengangkatnya secara perlahan-lahan saja.



KETERANGAN GAMBAR DIATAS ADALAH :

Anda sekarang Coba buka 3 sekrup yang memegang Blok Optik dengan Motor Stepler, (Anak panah Berwarna MERAH) Inilah jantungnya Optik KES-400A yang bermasalah itu, Perhatikan KOTORAN, DEBU dan OKSIDA, Yang bisa jadi, Aktor biang keroknya. Buka perlahan dan balikan Blok Optik dengan Motor Stepler tersebut, Ditunjukan oleh anak panah berwarna orange



KETERANGAN GAMBAR DIATAS ADALAH :

Pada bagian bawah dari Blok Optik dengan Motor Stepler, Terlihat ada oksidasi, Dan pada bagian PIN konektor dari Flexyble nya terdapat pula Oksidasi Sangat disarankan bersihkan menggunakan Cairan WD40, Atau jika tidak ada, Pastikan gunakan cairan IPA dan cotton buds untuk membersihkannya



KETERANGAN GAMBAR DIATAS ADALAH :

Bersihkan Lensa OPTIK yang terbuat dari plastik ini, Ingat karena terbuat dari plastik maka perlakuan proses pembersihannya berbeda dengan membersihkan lensa optik yang terbuat dari kaca. Jangan menekan membersihkannya dengan Cotton bud, Gunakan Mini Kompressor dengan angin yang cukup untuk menghilangkan debu, Sedikit Triki gunakan cairan Vsea (Cairan pembersih kontak Lens) bisa dicoba untuk membersihkannya



KETERANGAN GAMBAR DIATAS ADALAH :

Jangan lupakan aspek Mekanik dari dudukan Lensa Optik, Jika terlihat karat atau debu yang menempel saya sangat menyarankan anda membersihkannya, Jangan gunakan Cairan apapun, Jangan tambahkan Grease atau Gemuk, Anda hanya cukup membersihkan saja, Gemuk atau cairan yang dimaksud untuk memperlancar pergerakan arah linear Optik justru akan membuat Cairan atau gemuk tersebut bisa mengikat debu dan kotoran, Pastikan anda tidak memakai kedua hal ini.



KETERANGAN GAMBAR DIATAS ADALAH :

Anda bersihkan hanya dengan menggunakan Cotton Buds dan Semprotan angin dari Mini Kompressor, Jangan merubah dudukan daripada Reflector yang ada, Jangan gunakan cairan kimia apapun untuk membersihkan reflector, Bersihkan pula Blok Optik nya. Ingat perlahan saja anda menyemprotkan angin dari mini kompressor tersebut sekali lagi agar angin yang keluar tidak merubah dudukan Reflecktor, Karena Reflector tersebut, Dudukannya hanya diikat dengan Lem khusus saja, semacam lem berbahan Silicon.



KETERANGAN GAMBAR DIATAS ADALAH :

Bukalah sekarang pelindung daripada Lensa Optik pada bagian atas, Ingat Pelindung ini terbuat dari bahan plastik yang dikaitkan dengan 3 dudukan utama, Pada saat membukanya, berhati-hatilah, jangan sampai patah Klip pengait dari dudukan pelindung daripada Lensa Optik bagian atas



KETERANGAN GAMBAR DIATAS ADALAH :

Bukalah Spull Lensanya, Perhatikan tanda panah merah tiga ini, Terlihat Sekrup berwarna Hitam, Putar perlahan saja, Disini dibutuhkan kehati-hatian, Disini dibutuhkan pelan-pelan dalam mengangkat Spull, Sekali kawat penyangga bengkok karena alasan apapun, Karena tidak hati-hati, sangat sulit untuk meluruskannya kembali, Jika anda pernah mengangkat dan membersihkan spull PS2, Maka prosesnya hampir sama dengan melakukan hal ini.



KETERANGAN GAMBAR DIATAS ADALAH :

Bukalah Klip konektor Spull Lensanya, Dan tarik serta bukalah, Spull Lensanya, Pastikan Tidak ada kerusakan pada klip konektornya, Misalkan patah dan Klip konektor nya somplak, Bersihkan tiap PIN-PIN nya, dengan menggunakan Cotton Buds dan cairan IPA



KETERANGAN GAMBAR DIATAS ADALAH :

Buka semua sekrup yang ditandai oleh semua anak panah berwarna MERAH, Pastikan buka perlahan dan Ingat, Ada 1 buah sekrup yang sengaja di solder ke GND PCB nya, Bukalah dengan Obeng Plus, Pastikan semua dijalankan dibuka serta dibersihkan dengan penuh ke hati-hatian, Ingat langkah semua ini baru langkah Bersih-bersih, Bukan lah langkah ke pengukuran dan analisa, sekali lagi ini baru langkah Bersih-bersih, Dan untuk analisa serta pengukuran saya akan paparkan pada postingan selanjutnya, Lembar postingan ini sudah terasa berat sekarang. Belajar terus ya.... hasilnya jelas kok. kalo belajar pinter, Belajarlah rendah hati, dan belajarlah santun, maka konsumen akan puas...... duitpun akan mudah dicari. bahkan tidak perlu dicari... mereka akan antri datang berduyun-duyun.

Sumber penulisan diambil dari  : http://cupentoh.blogspot.com



MERPATI-PLAYSTATION
Jl Merpati No 36 Monang-Maning DPS-BALI
(0361) 7485610 - 2735745
081558001488 - 081999116161

MENERIMA SERVICE
SEGALA TYPE PLAYSTATION
(PS3, PSP, PS2 DAN PSVITA)

Harga perkiraan Maksimal
Apapun kerusakannya RP.850.000 (diluar ongkos kirim)
Anda bayar jika sudah ada pemberitahuan Mesin bisa dibetulkan
Karena mengingat tidak semua Part lengkap ada dipasaran
Jika mesin tidak ditemukan part nya
Maka mesin di balikin tanpa perlu
Anda membayar Jasa analisa apapun, Anda hanya
Menanggung biaya Ongkos kirim PP saja.

------------------------------------------
Its a Joke....!
Pilih yang mana
Jika kedua mobil ini adalah pilihan untuk Anda.
Yang satu melambangkan Kemakmuran
Dan siapapun yang memakainya, Akan disebut Wong sugih.
Yang satu lagi, biarpun mobil murah tapi kebal Sweeping
Dan siapapun yang memakai  mobil ini anti Razia.



Pada saat Launching Yamaha CBU Bali, Saya diundang oleh Yamaha, Tak dinyana hari itu saya ketemu dengan Blogger TMCBLOG,  No 1 Blogger Motor Di Indonesia, Salah satu orang yang rajin mengikuti perkembangan Motor dalam dan luar negeri, Tulisannya bergaya sederhana, Mudah untuk dimengerti, Tapi apa yang disampaikan Jelas. dan lugas,  Blog Pak H Taufik, Saya tiap malam selalu saya sempatkan untuk membaca Artikel artikel nya Tentang motor, Yang menarik, Banyak pengetahuan yang saya dapatkan terutama informasi motor  terkini, Malah tak jarang, Sales Counter belum pada tahu, Tapi saya bisa lebih dulu tahu, Motor apa yang tahun ini Yamaha, Honda atau Kawasaki akan launching, Tak jarang ulasan nya pun, Tentang benefit sebuah motor, Patut diacungi jempol Berani, Dan apa adanya. Dan ini menjadi inspirasi tatkala Saya berhasil meminang Yamaha R1 Special Edition "Lorenzo" dari beberapa rival yang ada masuk, untuk antri beli R1 Yang di akui di dunia cuman ada 2 di indonesia Bersertifikat kita sama sama penulis, Dan sama sama menikmati hasil dari beberapa tulisan-tulisan nya, Bravo maju terus... Pak taufik dengan TMCblog nya
Semoga tulisan-tulisan bapak semakin di depan....!



Bersama ketua IMBI Bali, HD Bali, Biarpun sudah cukup sepuh, Tapi tetap hadir dalam acara-acara beraroma Automotife seperti ini, Datang dan hadir pula Owner Ducati Club Bali, Iqbal Maricar (Gambar bawah) Tempat di Beachwalk Kuta - Bali .......





HARGA EBOOK...!
HARGA EBOOK...!
HARGA EBOOK...!

Harga EBOOK PS2, PS3 dan PSP naik.menjadi Per-EBOOK @Rp.350.000
Sudah termasuk Ongkos kirim Kemanapun
Kenaikan sudah ditetapkan dari mulai Tanggal 1 Januari 2014
Mohon dimengerti HARGA LAMA sudah tidak berlaku lagi
Jadi jika sudah membaca pemberitahuan ini
Tidak perlu bertanya kembali berulang-ulang

Jika Ingin Tahu apa aja isi tiap EBOOK Bahasanya
Silahkan Lihat pada kolom KOLOM PENAWARAN
Yang terdapat pada Bagian Kiri Atas Blog Ini....


Tutorial service semua playstation
Service PS3 YLOD, Service PS3 REBALLING, Belajar BGA REWORK
Cara memasang IC BGA, Service ps3 RSOD dan BSOD
PS3, PSP, PS2HDD, Copy Game,
Dibuat oleh : MERPATI - Playstation
rudie777-Yuanita Budiman
[0361] 2735745 - 081558001488
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan
Silahkan Buka bagian ARSIP

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :
RUMITNYA OPTIK DEVICE PS3 (KES-400A)
CARA SERVICE MEKANIK OPTIK PS2
CARA SERVICE OPTIK PS2 KHS-400R
OPTIK PS2 TIDAK MAU BACA DISC GAME IC801 (SP3727ACA0PMR) RF-AMP
CARA NGETES MEKANIK OPTIK PS1
1 SET OPTIK KANIBALAN PS2



GRATIS ..............
Update EBOOK PS2,
EBOOK PS3, Dan
DanEBOOK PSP

Khusus diberikan hanya Untuk yang sudah membeli EBOOK saja.


PROGRAM :














MENGGANTI DISPLAY LCD TFT BACKLIGHT PSP YANG PECAH




ARSIP BLOG
ARSIP GOOGLE PLUS
ARSIP FACEBOOK

PERHATIAN :
BLOG ini tidak ada kaitan apapun, Dengan blog lainnya
Yang Menjiplak, Meniru, Dan Membajak Persis
Keseluruhan ISI postingan, Dengan Tanpa meminta ijin Penulis
Postingan ASLI yang bersumber dari
http://www.ps3oon.com



Pada saat ini Sering sekali masalah yang terjadi pada PSP, Adalah PSP yang jatuh dan menyebabkan LCD nya rusak, Cassing Pecah, Atau Backlight Pecah. Solusinya ada 2, anda ganti LCD nya, yang pecah dengan LCD yang baru, Atau anda benerin LCD yang rusak semampu anda.



Jika terjadi PSP BACKLIGHT yang pecah , Solusinya harus seperti apa? Cara mudahnya ya kita tinggal Ganti LCD TFT BACKLIGHT yang pecah Dengan LCD yang baru, Tapi solusi "Mumet bin Ripuh" nya, Ya kita harus benerin Backlight nya, Biarpun saya rasa Tidak akan se-sempurna sekali seperti LCD TFT BACKLIGHT yang baru,  Sekarang anda buka dulu deh PSPnya. Cabut LCD TFT BACKLIGHT nya sekarang

















Gambar diatas menerangkan proses kalau kita ganti LCD BACKLIGHT yang pecah, Kita ganti dengan LCD yang baru, Simpel dan tidak terlalu repot, Yang ripuh tentu dompetnya, Tapi kalau mau  ringan di dompet tapi berat di otak dan di otot, Ya kita sekarang kerjakan satu persatu dengan detil, Bekerjalah perlahan dan hati-hati.jangan terburu-buru, dan perhatikan jangan bekerja diruangan yang banyak debu, Usahakan diruang yang tertutup















Setelah anda tahu persis masalah utamanya adalah pada BACKLIGHT bukan pada unsur penunjang backlight seperti filamen 1,2,3, dan 4, Sekarang anda carilah kanibalan untuk backlightnya, Tentu yang harus anda ambil adalah backlight nya yang sama serie dan type peruntukannya, yaitu LCD TFT PSP yang sama. misalkan PSP3000 aya harus cari LCD TFT PSP3000 lagi, Dan ini bisa diambil dari PSP yang mengalami, Jatuh kedalam air,  Atau alasan-alasan lain, LCD BACKLIGHT nya masih bagus, tapi LCD TFT tersebut tidak menyala.  biasanya Backlightnya masih baik dan tidak ada retak atau pecah. maka sekarang kita ambil Backlight nya, dan kita pasangkan. Dan jika Filamen yang rusak, Tertekuk atau ada tekukan apa yang harus anda lakukan? Cari kanibalannya lagikah? atau ada cara lain untuk benerinnya? Rupanya Koran dan Setrika akan membantu anda untuk meluruskannya, seperti apa meluruskanya? besok saya akan coba paparkan caranya....

Sumber ASLI penulisan diambil dari : http://cupentoh.blogspot.com



MERPATI-PLAYSTATION
Jl Merpati No 36 Monang-Maning DPS-BALI
(0361) 7485610 - 2735745
081558001488 - 081999116161

MENERIMA SERVICE
SEGALA TYPE PLAYSTATION
(PS3, PSP, PS2 DAN PSVITA)

Harga perkiraan Maksimal
Apapun kerusakannya RP.850.000 (diluar ongkos kirim)
Anda bayar jika sudah ada pemberitahuan Mesin bisa dibetulkan
Karena mengingat tidak semua Part lengkap ada dipasaran
Jika mesin tidak ditemukan part nya
Maka mesin di balikin tanpa perlu
Anda membayar Jasa analisa apapun, Anda hanya
Menanggung biaya Ongkos kirim PP saja.

HARGA EBOOK...!
HARGA EBOOK...!
HARGA EBOOK...!

Harga EBOOK PS2, PS3 dan PSP naik.menjadi Per-EBOOK @Rp.350.000
Sudah termasuk Ongkos kirim Kemanapun
Kenaikan sudah ditetapkan dari mulai Tanggal 1 Januari 2014
Mohon dimengerti HARGA LAMA sudah tidak berlaku lagi
Jadi jika sudah membaca pemberitahuan ini
Tidak perlu bertanya kembali berulang-ulang

Jika Ingin Tahu apa aja isi tiap EBOOK Bahasanya
Silahkan Lihat pada kolom KOLOM PENAWARAN
Yang terdapat pada Bagian Kiri Atas Blog Ini....


Tutorial service semua playstation
Service PS3 YLOD, Service PS3 REBALLING, Belajar BGA REWORK
Cara memasang IC BGA, Service ps3 RSOD dan BSOD
PS3, PSP, PS2HDD, Copy Game,
Dibuat oleh : MERPATI - Playstation
rudie777-Yuanita Budiman
[0361] 2735745 - 081558001488
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan
Silahkan Buka bagian ARSIP

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :
PSP 2000 RETAK DISPLAY LCD NYA
PSP LAYAR LCD TERDISTORSI


GRATIS ..............
Update EBOOK PS2,
EBOOK PS3, Dan
DanEBOOK PSP

Khusus diberikan hanya Untuk yang sudah membeli EBOOK saja.


PROGRAM :














Sunday, April 27, 2014

RUMITNYA OPTIK DEVICE PS3 (KES-400A)




ARSIP BLOG
ARSIP GOOGLE PLUS
ARSIP FACEBOOK

PERHATIAN :
BLOG ini tidak ada kaitan apapun, Dengan blog lainnya
Yang Menjiplak, Meniru, Dan Membajak Persis
Keseluruhan ISI postingan, Dengan Tanpa meminta ijin Penulis
Postingan ASLI yang bersumber dari
http://www.ps3oon.com



OPTIK DEVICE berisi beberapa bagian elemen optik
Khusus untuk Optik PS3, Bentuknya sangat aneh dan sangat berbeda,
SCE merancangnya, Jauh Beda perkembangannya antara PS2, Dan PS1
Tidak seperti apa yang sebelumnya pernah dilihat
Dalam sebuah OPTIK DEVICE yang sebelumnya.
SCE menggunakan DIODA LASER 3 sekaligus..!
Inilah yang membuat OPTIK DEVICE terasa rumit, Aneh
Dan sangat membingungkan. Dibawah ini adalah
Beberapa Gambar OPTIK DEVICE (KES-400A)



Sekarang perhatikan gambar dibawah ini, Berapa jumlah REFLECTOR nya?



KETERANGAN GAMBAR DIATAS :

Ketika dibuka bagian atasnya dari OPTIK DEVICE (KES-400A) Terlihat
Sangat Berbeda dan Rumit, Tidak seperti pendahulunya Optik PS1, dan PS2
Ya perbedaan ini mengusung 3 kemampuan Utama yang dimilikinya
1. Mampu baca CD GAME
2. Mampu baca DVD GAME
3. Mampu baca BD GAME



Apakah karena mengusung 3 fungsi ini sekaligus
Dalam 1 Blok    maka ditempatkanya
Langsung 3 buah DIODA LASER? Keterangan mengenai hal ini SCE
Menutup mulutnya rapat-rapat dan tidak mau berbagi artikel untuk membahasnya
Tapi dengan analogi Fungsi yang kita terapkan, Kemungkinan pendekatan
3 Fungsi disatukan bisa saja membuat kerumitan ini terjadi, 3 DIODA LASER
Tidaklah main main, ditempatkan dalam 1 blok, Berapa jumlah kaca Reflectornya?



KETERANGAN GAMBAR DIATAS :
Pada SILINDER LOGAM terlihat ditempatkannya sebuah Lensa
Dan Lensa dengan silinder logamnya ini mampu bergerak maju mundur
Yang digerakan oleh semacam MOTOR MICRO STEPPER
Yang bergerak terarah dalam 1 jalur linear, Dan unit ini dihubungkan
Melalui Kabel FLEXY pada PCB, Melalui 8 PIN Konektor



Untuk mendapatkan Sinyal data dari System,
Yang mampu menggerakan MOTOR MICRO STEPPER
Secara gerak mekanik disinilah awal bisa terjadinya masalah
Kenapa, Gerak linear yang terjadi menuntut gerak yang specifik
Sedikit saja posisinya tidak PAS, Sangat berpengaruh pada Fokus Optik
Pada SILINDER LOGAM INI mewakili
1. Panjang gelombang SINAR LASER 405nm
2. Panjang gelombang SINAR LASER 780nm
3. Panjang gelombang SINAR LASER 660/780 nm



KETERANGAN GAMBAR DIATAS :
Pada posisi dilihat dari atas OPTIK DEVICE (KES-400A)
Terlihat terdapatnya 2 lensa yang berdampingan, ATAS dan BAWAH.
Keduanya dipasang pada AKTUATOR bidang yang sama



PERHATIKAN :
1. Pada Lensa bagian ATAS berfungsi untuk membaca CD/DVD
2. Pada Lensa bagian BAWAH berfungsi untuk membaca BD/HD



PERHATIKAN :
Pada PCB, tertera tulisan "BD/HDP"
Tapi yang lebih tepat untuk kita dalam menyebutnya
Adalah OPTIK DEVICE (KES-400A) berkemampuan
"HD/DVD"



Arah jalur dari Lensa 405nm, Jalur yang paling Pendek yang terdapat pada Blok Device Optik PS3, Dan jalur 405nm, Bergerak dari "Kanan ke Kiri" Sementara jalan arah jalur dari sinar laser 660/780nm bergerak dari arah "Kiri ke Kanan" pada arah jalur ini terlihat "BEAM SPLITTER" tidak ada, Jalur ini hanya mengandalkan lensa COLLIMATING Tunggal, Dan pergeseran perubahan arah Lensa. Hal ini bisa terjadi karena DIODA LASER, BEAM SPLITTER, Dan DIODA, Disatukan tidak terpisah pisah, Dan ini secara teknis sangat umum dipergunakan pada Console pemutar cakram CD/DVD, Tapi ingat secara mekanik, System ini banyak kelemahan, Sehingga disadari, suatu saat teknologi ini akan segera diakhiri. Terlalu riskan biarpun secara teknik bisa untuk dilakukan penggabungan 3 Kekuatan daya Sinar laser 405/660/780nm diintegrasikan dalam 1 modul.



Saya sering membandingkan Optik XBOX dan Optik PS3, kalo lihat bentuknya berbeda jauh, Tapi pola kerjanya sama, Ingat : Lensa COLLIMATING pada motor Stepper, berfungsi sebagai variabel penunjang arah Fokus utama pada Laser lens. Lensa COLLIMATINGbergerak maju mundur dengan arah linear yang digerakkan oleh motor stepper.





A. Lokasi posisi PHOTODIODA ARRAY A
B + C. Lokasi posisi PHOTODIODA ARRAY B + C
D. Bagian HOLOGRAPHIK membagi balok utama menjadi dua sub balok .
E. lensa elips Negatif untuk mengontrol fokus Sinar Laser (Violet PD)
F. Kotak Kubus (SMALLPOLARISASI BEAM SPLITTER Untuk LD violet
(Memantulkan kembali Sinar Violet PD ke PD array) .
G. Kotak kubus (LARGE POLARISASI BEAM SPLITTER Untuk IR/LD merah
(IR Memantulkan kembali pada balok IR ke red Array PD ) .
H. Dua lensa plastik kecil Yang terdiri dari :
-. lensa SILINDER NEGATIFE  untuk Mengontrol fokus IR/PD merah
-. Lensa yang lebih besar adalah kisi kisi difraksi nya
Mungkin untuk mengoreksi perbedaan panjang gelombang 660nm dan 780 nm
I. Variabel Fokus Unit Servo dan lensa untuk memperluas
Jangkauan Panjang fokus  untuk reading disk
Tanpa menyentuh pada bagian disk manapun
J. Segmen Mutli panel LCD  untuk mengoreksi penyimpangan Wavefront
K. Negatif Miniscus lensa Double
L. Cermin Turning
M. Pelat Gelombang Ini diharapkan menjadi Quarter Gelombang pelat (QWP)
N : Lensa ini sangat khusus dengan bentuk yang sangat unik



Item "J"  Sangat luar biasa. Terdiri dari beberapa panel LCD kecil
Yang berukuran sekitar 4 mm persegi dengan Polimer
Sementara pada kabel dekat dengan jendela terdapat IC  kecil.

FLEXYBLE PADA OPTIK PS3 KES-400A





PERBANDINGAN ANTARA OPTIK PS3 DAN PS2



POSISI OPTIK PS3 KES-400A PADA ASSY OPTICAL DRIVE



PIN DIODA LASER PADA OPTIK PS3 KES-400A



KETERANGAN GAMBAR DIATAS :
GND : Negative return for LDs and PD cathodes (-ve).
VLD : Violet (~405 nm) diode anode (+ve).
RLD : Red (~650 nm) diode anode (+ve).
IRLD : IR (~780 nm) laser diode anode (+ve).
PD : Photodiode anode.
Black : LD and PD cathodes (GND, -ve).
Blue : VLD anode (+ve).
Red : RLD anode (+ve).

Data diambil dari  Sam's Blog. Laser lenses
Editorial dibuat oleh : http://cupentoh.blogspot.com



MERPATI-PLAYSTATION
Jl Merpati No 36 Monang-Maning DPS-BALI
(0361) 7485610 - 2735745
081558001488 - 081999116161

MENERIMA SERVICE
SEGALA TYPE PLAYSTATION
(PS3, PSP, PS2 DAN PSVITA)

Harga perkiraan Maksimal
Apapun kerusakannya RP.850.000 (diluar ongkos kirim)
Anda bayar jika sudah ada pemberitahuan Mesin bisa dibetulkan
Karena mengingat tidak semua Part lengkap ada dipasaran
Jika mesin tidak ditemukan part nya
Maka mesin di balikin tanpa perlu
Anda membayar Jasa analisa apapun, Anda hanya
Menanggung biaya Ongkos kirim PP saja.


HARGA EBOOK...!
HARGA EBOOK...!
HARGA EBOOK...!

Harga EBOOK PS2, PS3 dan PSP naik.menjadi Per-EBOOK @Rp.350.000
Sudah termasuk Ongkos kirim Kemanapun
Kenaikan sudah ditetapkan dari mulai Tanggal 1 Januari 2014
Mohon dimengerti HARGA LAMA sudah tidak berlaku lagi
Jadi jika sudah membaca pemberitahuan ini
Tidak perlu bertanya kembali berulang-ulang

Jika Ingin Tahu apa aja isi tiap EBOOK Bahasanya
Silahkan Lihat pada kolom KOLOM PENAWARAN
Yang terdapat pada Bagian Kiri Atas Blog Ini....


Tutorial service semua playstation
Service PS3 YLOD, Service PS3 REBALLING, Belajar BGA REWORK
Cara memasang IC BGA, Service ps3 RSOD dan BSOD
PS3, PSP, PS2HDD, Copy Game,
Dibuat oleh : MERPATI - Playstation
rudie777-Yuanita Budiman
[0361] 2735745 - 081558001488
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan
Silahkan Buka bagian ARSIP

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :
CARA SERVICE MEKANIK OPTIK PS2
CARA SERVICE OPTIK PS2 KHS-400R
OPTIK PS2 TIDAK MAU BACA DISC GAME IC801 (SP3727ACA0PMR) RF-AMP
CARA NGETES MEKANIK OPTIK PS1
1 SET OPTIK KANIBALAN PS2
CARA BENERIN PS2 OPTIK TIDAK MAU BACA DAN LACI TIDAK MAU KELUAR
CARA SERVICE MEKANIK OPTIK PS2



GRATIS ..............
Update EBOOK PS2,
EBOOK PS3, Dan
DanEBOOK PSP

Khusus diberikan hanya Untuk yang sudah membeli EBOOK saja.


PROGRAM :
HOMEBREW Exsploit ps2

PS2 tidak selamanya hanya menggunakan CD/DVD game saja
Dengan Homebrew Tertentu sekarang Game yang berada di dalam
Sebuh Flashdisk, Hardisk, bahkan didalam sebuah MC pun bisa untuk
Dimainkan dengan Baik, Tentu hal ini akhirnya menjadi pilihan
Bagi beberapa Pemilik PS2 yang tidak memiliki SLOT HDD
Tapi dengan adanya Homebrew tersebut, Maka Exsploit yang  dibuatnya
Bisa memicu File BOOT yang ada ditempatkan pada
USB Flashdisk, HDD ataupun MC
Homebrew terbaru
inilah yang akan saya berikan
untuk anda semua











blogger templates | blog : ps3oon dibuat oleh rudie777
