BAGAIMANA MENILAI LASER POINTER YANG BAIK UNTUK MESIN BGA REWORK




ARSIP BLOG
ARSIP GOOGLE PLUS
ARSIP FACEBOOK

PERHATIAN :
BLOG ini tidak ada kaitan apapun, Dengan blog lainnya
Yang Menjiplak, Meniru, Dan Membajak Persis
Keseluruhan ISI postingan, Dengan Tanpa meminta ijin Penulis
Postingan ASLI yang bersumber dari
http://www.ps3oon.com






Dalam beberapa perkembangan type mesin BGA REWORK, Terlihat ada beberapa perbedaan, Yang mencolok terlihat pada saat kita akan membeli Mesin BGA REWORK STATION. Ada yang lengkap dengan asecoriesnya semacam LASSER POINTER sudah INCLUDE terdapat didalamnya, Ada lagi yang sama sekali laser pointer tidak disertakan, Jika mau, Ya harus beli lagi Laser pointer tambahan. Tak terkecuali, Produk Mesin BGA semacam HONTON. SCOTLE dan Lain-lain, Mesin ini sama sekali tidak dibekali dengan Laser pointer. Mari kita lihat dan bandingkan laser pointer Yang bersifat tambahan dengan laser pointer yang bersifat bawaan mesin.



Apa sebenarnya FUNGSI  dari LASER POINTER pada BGA REWORK :
Fungsi Utamanya adalah membantu kita memposisikan Object yang akan kita Panasi (REFLOW) dengan tepat Pada posisi nya dibawah panasnya Heater ATAS, Atau memposisikan Posisi IC yang akan di REFLOW, Tepat pada  posisinya diatas heater bawah. Itulah yang harus anda Ingat fungsi dari LASER POINTER pada Mesin BGA REWORK



LASER "SPOT"
Kita lihat gambar diatas, Mesin BGA REWORK "JOVY" dengan serial RE7500, Menggunakan laser pointer bawaan dengan system SPOT, artinya sinar itu, hanya berupa TITIK, Dan dengan sinar yang menitik ini, Inilah panduan kita untuk menaruh, IC, Tepat dibawah heaternya, System ini tentu masih membuat kita masih meraba-raba dan mengira-ngira, Dan memakai FEELLING, Kita taruh mainboard dengan mengeser-geser posisinya secara Feelling,  Agar titik spot pada IC dirasa tepat, Dan kerja dengan menggunakan banyak Feelling, Bukanlah kerja secara teknik dengan baik. Kecuali anda seorang seniman, Laser pointer yang dipergunakan kurang tepat, dan kurang baik, Sekali lagi karena terdapatnya unsur feelling, Jika spot sinar tidak tepat membagi luas penampang IC dengan benar, Tentu hal ini berarti, IC dipanasin, Atau IC terkena panas, Tidak sesuai dan merata, dengan yang seharusnya sesuai luas penampang IC. Akibatnya tentu suhu melting dari tiap solderball jadi berbeda, Dan karena perbedaan suhu melting yang terjadi inilah, Mampu menyebabkan,  Pekerjaan kita banyak mengandung resiko kegagalan, Dan kerugian anda, Sudah jelas akan anda dapatkan. Sinar yang bersifat Spot akan susah membuat anda benar-benar mendapatkan, Pembagian luas bidang yang CENTRIS, Tentu jika kita berbicara Feelling, Feelling orang tentu berlain-lainan. dan ini yang menyebabkan Laser pointer dengan bentuk rancangan SPOT kurang tepat untuk anda pergunakan.

LASER "GRID"

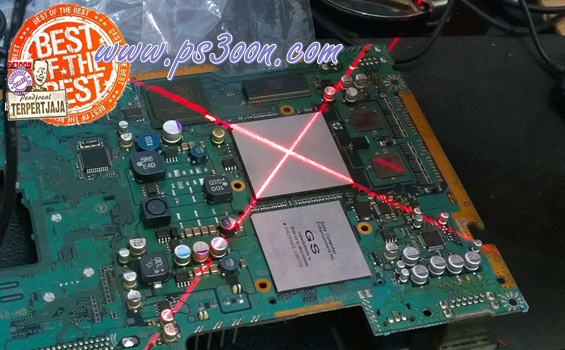

Kita coba menyalakan LASER POINTER "GRID" akan terlihat, Sinarnya membentuk GRID, Hal ini kita pasangkan nanti mampu Menyilang membuat DIAGONAL, yang mampu membuat garis berlawanan, Sehingga posisi CENTRIS bisa kita dapatkan. Jelas dari hasil tampilan ini GRID sangat membantu kita menghilangkan Faktor mengira-ngira dan meraba-raba posisi Centre...

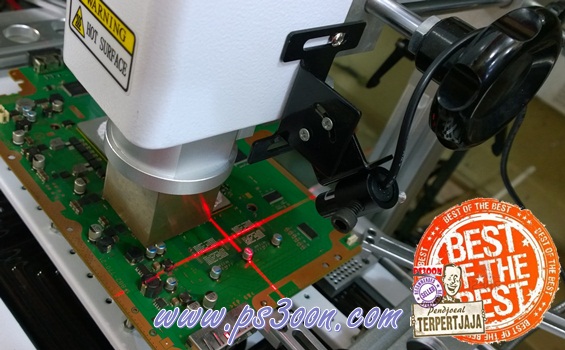

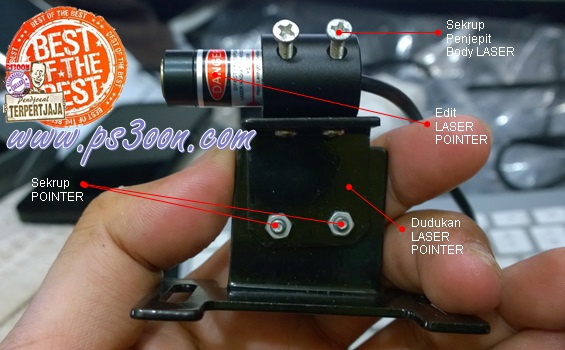

Laser GRID ini, terbuat dari bahan besi, Bukan Plastik, Sehingga umur pemakaian dan Penggunaan menjadi makin Hemat tidak mudah rusak. Dan bisa dipindah-pindah posisi nya dengan mudah. Cara penggunaan nya sangat sederhana, Tinggal Tempelkan di Body Heater atas mesin BGA REWORKnya, Bisa dipasang pada mesin BGA standar.





CARA PEMASANGAN PADA MESIN BGA REWORK
Untuk mendapatkan hasil titik bidik yang benar, Kita harus mengatur posisi laser pointer tepat pada titik pembagi NOZLLE heater bawah terlebih dahulu, Biarkan sinar laser ini menyorot menuju titik pembagi diagonal centris dari heater bawah.



Buka sekarang tombol pengunci Heater arah atas dan bawah...........





Pasangkan Laser pointer pada dudukannya yang sudah menempel pada heater atas....

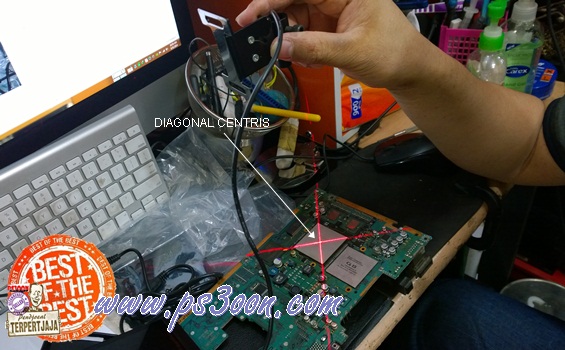

Posisikan sinar laser pointer, Tepat mengarah pada Nozzle Heater bawah.....tepatnya dapat menyentuh "Titik pembagi Nozlle Heater bawah" sekarang atur dan bagilah dengan rata, Luas area nya, Gunakan diagonal centris untuk titik utamanya.











Jika anda berminat untuk memiliki Laser Pointer GRID seperti ini, Sangat saya sarankan anda sudah memastikan Bahwa pada area Heater atas, Ada sekrup yang bisa kita pakai untuk menempelkan, Dan merekatkan Dudukan LASER POINTER ini. Untuk Harganya Rp.1.250.000. Sudah termasuk dengan Ongkos Kirim.

......................
