PS3 YLOD (SEMUA KAPASITOR SHORT)




ARSIP BLOG
ARSIP GOOGLE PLUS
ARSIP FACEBOOK

PERHATIAN :
BLOG ini tidak ada kaitan apapun, Dengan blog lainnya
Yang Menjiplak, Meniru, Dan Membajak Persis
Keseluruhan ISI postingan, Dengan Tanpa meminta ijin Penulis
Postingan ASLI yang bersumber dari
http://www.ps3oon.com

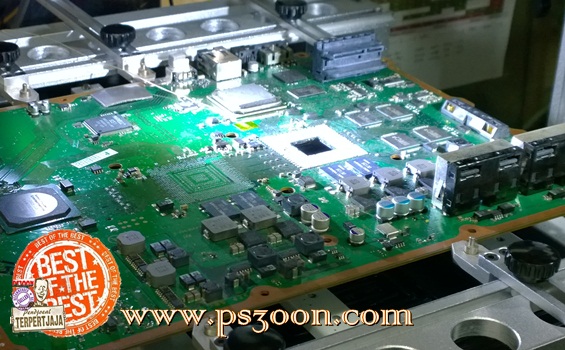

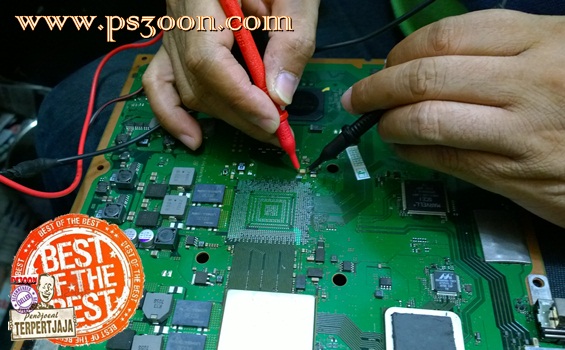

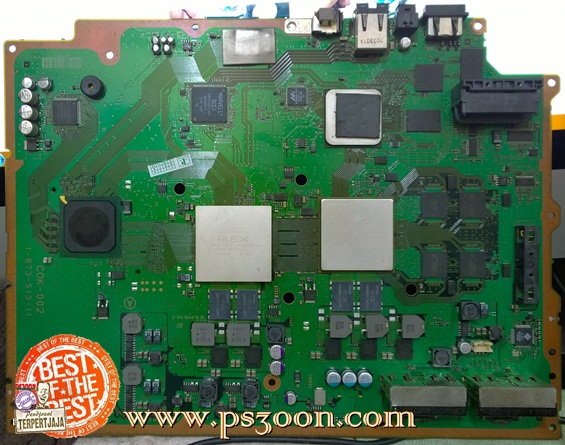

Dalam beberapa kasus menghadapi PS3 yang YLOD, Saya menemukan disekitar area IC RSX dan IC CELL, Terdapat beberapa Kapasitor yang short, Sementara pada area Power Mainboard untuk IC RSX dan IC CELL tidak saya temukan kapasitor yang Short. Dalam menelusuri rangkaian kapasitor yang short ini, pengukuran OFF-BOARD tentu akan saya lakukan, Hal ini untuk mendapatkan pengukuran yang akurat, pengukuran yang lebih detil, Dan sejujurnya terasa lebih melelahkan, Karena IC RSX dan IC CELL harus kita angkat, Dan tidak menutup kemungkinan, RANGKAIAN atau ALUR POWER MAINBOARD dari PS3 ini, Kita angkat juga semua. Karena jika kita menggunakan hasil pengukuran ON-BOARD seringkali hasilnya menipu, Seringkali kita tidak bisa ambil nilainya sebagai rujukan keputusan yang tepat

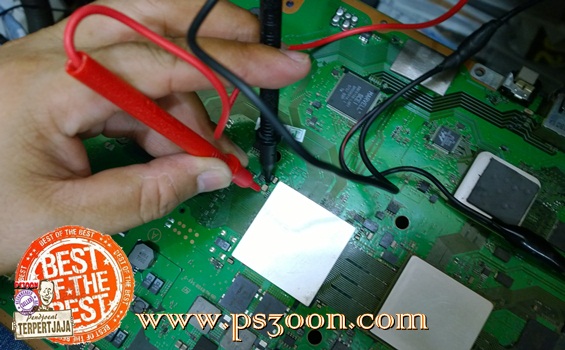

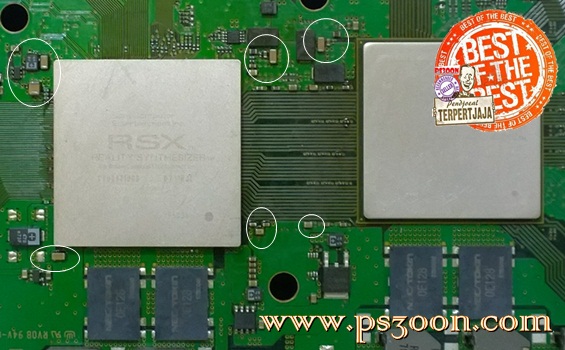

Tidak jarang dalam mengukur dan menganalisa, Proses Pencabutan IC atau PART saya lakukan, Tidak hanya 1 atau 2 part saja yang saya copot atau ambil, Terkadang satu Blok area saya cabut semua, Untuk kita lakukan pengukuran, Seperti halnya, Postingan hari ini yang saya akan lakukan beberapa kapasitor yang short, saya lingkari, seperti pada gambar dibawah ini.



Terlihat dari beberapa hasil pengukuran Kapasitor, Area IC RSX dan IC CELL, Ternyata SHORT semua, Pertanyaan sederhana, Apakah kapasitornya yang short? Ataukah jalur yang ditempati oleh kapasitor yang sudah short, Inilah yang harus kita telusuri secara OFF-BOARD.



Salah satu hal yang terlintas dan sederhana adalah kita harus mencabut sementara IC RSX nya, Hal ini untuk memilah, Apakah ada masalah dijalur? apakah ada masalah SHORT di IC RSXnya, Ataukah ada masalah short di kapasitor, Ini yang harus sekali lagi kita telusuri,

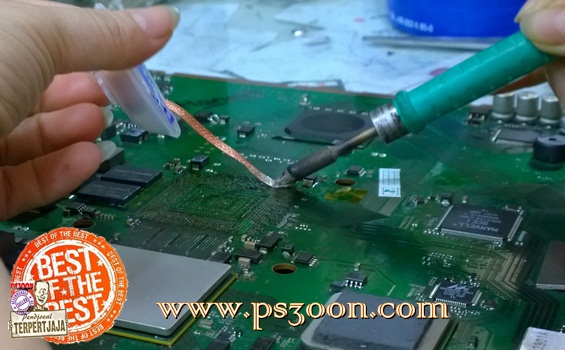

Setelah dicabut IC RSXnya, Tentu langkah untuk selanjutnya, Kita harus membersihkannya, Karena Kotoran atau debu yang bersifat elektrostatik, Tentu mampu untuk membuat sebuah Jalur terhubung menjadi Short, Bahkan sebuah IC pun bisa short. Karena hal kecil ini.



Perhatikan adakah PAD yang bersatu jalurnya? Tak jarang saya temui, Ada beberapa PAD yang bersatu PAD nya, atau jalurnya terkelupas sehingga Solderball melebar dan masuk jalur tertentu yang sebenarnya bukan peruntukannya, Hal ini bisa terjadi karena rusaknya soldermask dari PAD IC RSX.



Setelah PADnya bersih, Lakukan pengukuran lagi pada PAD dari kapasitor yang ada di sekitar area IC RSX, Jika sudah tidak SHORT,  berarti penyebab shortnya kapasitor ada pada IC RSX, Tapi jika kita ukur masih Short, Berarti kita harus mencari dimana titik penyebab SHORT tersebut.



Ternyata setelah diukur kesimpulannya, Beberapa CAPACITOR pada area IC RSX dan IC CELL semua masih SHORT. Maka IC CELL harus dicabut juga, Untuk menelusuri, Apakah penyebab kapasitor Short, Apakah pada IC CELL,  Dan malah bisa saja terjadi pada Jalur rangkaian POWER mainboardnya.



Setelah IC CELLpun kita cabut, Ukur kembali PAD nya, Apakah masih SHORT, Jika masih Short, Dapat dipastikan penyebab SHORT pada kapasitor area IC RSX dan IC CELL bukan disebabkan adanya short pada kedua IC tersebut.





Setelah dicabutpun kapasitornya, Ukurlah sekarang, Apakah kapasitor tersebut rusak? hingga perlu dikatakan untuk diganti? penentuan diganti atau tidak tentu hasil dari pengukuran yang kita lakukan secara OFF-BOARD.

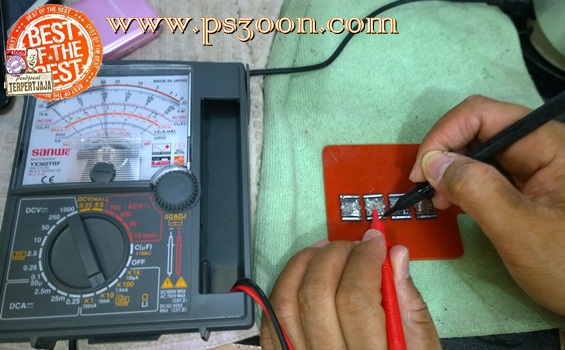

Dan ternyata setelah pada TOKIN pun saya lakukan pengukuran OFF-BOARD, baru diketahui, masalah Penyebab dari shortnya beberapa kapasitor SMD pada area IC RSX dan IC CELL itu ada disebabkan oleh 2 NEC TOKIN yang jebol atau rusak, Dan ternyata untuk 4 nec tokin yang berada di bawah mainboard, Tidak ada masalah, Semua sesuai dengan nilai yang seharusnya.



2 dari 4 NEC TOKIN rusak. Dan inilah penyebab SHORT yang sebenarnya. Ada rasa gembira karena pasti ketolong PS3 yang rusak ini karena bukan rusak pada IC RSX atau IC CELL tapi justru rusaknya terdapat pada NEC TOKIN, Tidak terlalu berharap banyak jika IC RSX atau IC CELL nya yang mati, Karena saat ini Tidak ada IC RSX atau IC CELL baru yang dijual bebas, Semua adanya REFURBISHED atau REKONDISI, Dan hal ini bisa dengan mudah kita lihat IC tersebut, Jika sudah diberi SOLDERBALL, Sudah berkaki. Sementara kalau benar-benar baru, Maka IC RSX atau IC CELL yang dijual bebas, Tentu belum berkaki,  Atau belum diberi SOLDERBALL, Dan PAD nya masih terlihat Tembaganya.





Untuk mengganti NEC TOKIN, Kalo kita tidak punya nec tokin, Kita bisa menggantinya dengan menggunakan Capasitor Tantalum SMD, Dengan ukuran Kapasitor tantalum SMD 330uF, Atau dengan Ukuran 470uF, maka susahnya mencari Nec tokin disini, tidak lagi terasa susah.... Mudah mudahan jurus nger-ngeri sedap hari ini, Bisa menjadi pelajaran berharga untuk kita semua.
