KAPASITOR PS3 SHORT PADA SAAT PS3 YLOD?




ARSIP BLOG
ARSIP GOOGLE PLUS
ARSIP FACEBOOK

PERHATIAN :
BLOG ini tidak ada kaitan apapun, Dengan blog lainnya
Yang Menjiplak, Meniru, Dan Membajak Persis
Keseluruhan ISI postingan, Dengan Tanpa meminta ijin Penulis
Postingan ASLI yang bersumber dari
http://www.ps3oon.com

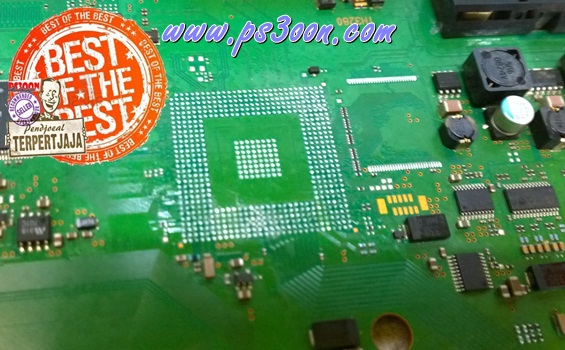

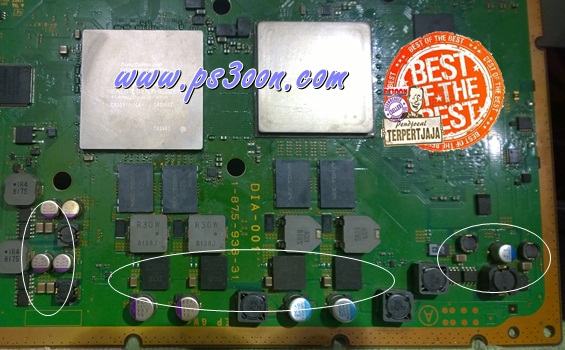

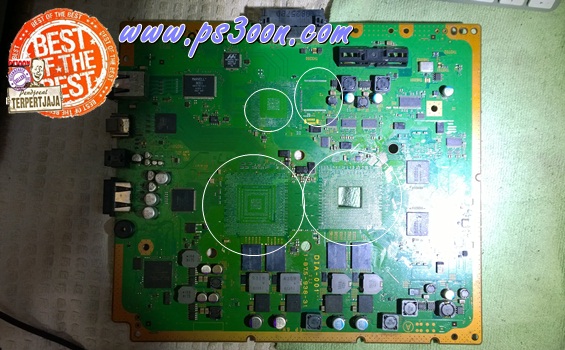

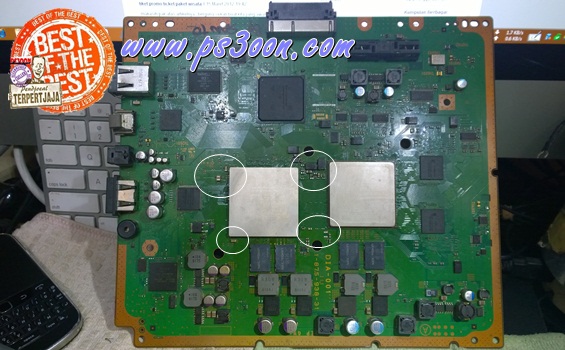

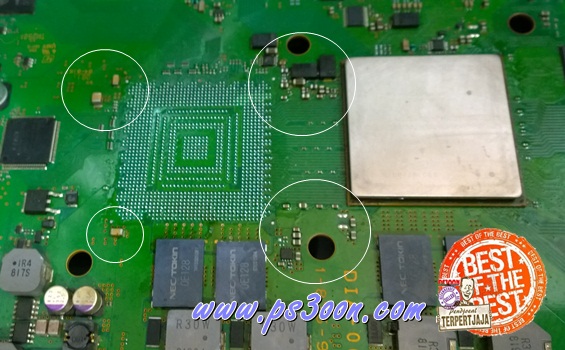

Kapasitor disekitar IC RSX seperti ditunjukan pada Gambar diatas, Diukur secara ON-BOARD ternyata SHORT, Berbeda dengan kapasitor yang ditunjukan pada gambar dibawah ini, terlihat beberapa kapasitor yang saya lingkari tidak mengalami SHORT sama sekali terukur normal. sekali lagi dalam proses pengukuran ON-BOARD.



Pada saat PS3 mengalami YLOD, Sering saya pastikan dulu masalahnya, Bukanlah korup pada software, Atau bukanlah karena Crash,  Pada program systemnya. Setelah pasti, Setelah dicabut IC FLASH nya, Saya coba lagi menghidupkan PS3nya, Jika masih YLOD,  Berarti masalah YLOD yang muncul,  Murni disebabkan oleh karena Masalah HARDWARE, Bukan lagi karena masalah Software, Atau bukan lagi karena masalah pada programingnya.

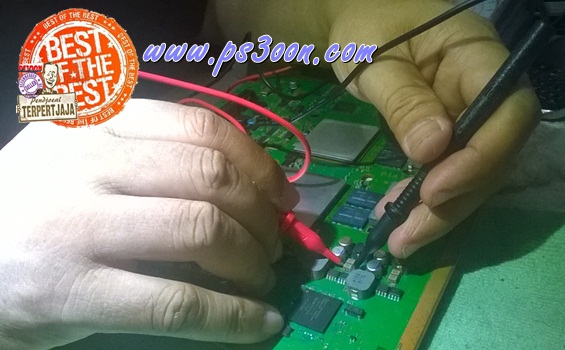

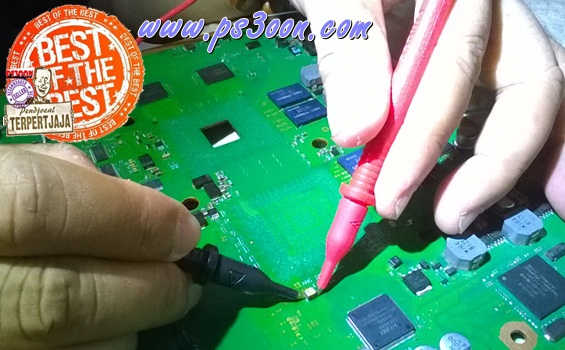

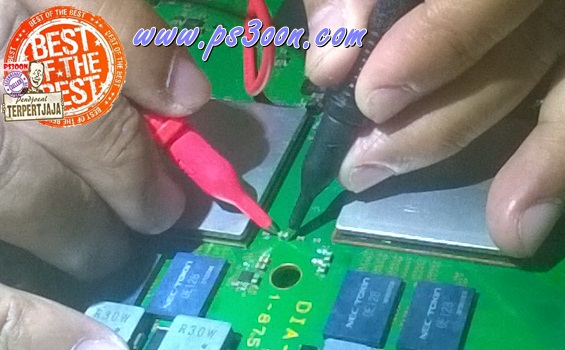

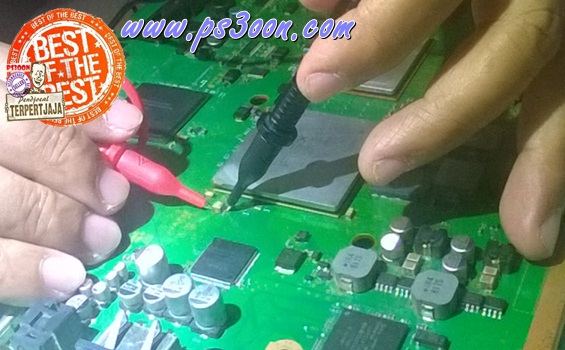

Setelah saya memiliki kesimpulan disekitar IC CELL dan IC RSX, telah terjadi SHORT, Apakah termasuk  Semua kapasitornya juga SHORT?, Timbul pertanyaan di kepala, Apakah SHORT yang terjadi,  Apakah  merusak kapasitornya atau tidak? Apakah Nilai SHORT yang terukur hanya pada jalurnya saja? Karena pengukuran yang saya lakukan,  Adalah pengukuran dengan system ON-BOARD? mungkinkah Kapasitor tersebut masih Hidup? ataukah kapasitor tersebut telah mati? Untuk memastikannya, Anda harus mengulang pengukuran kapasitor tersebut, Tentu dengan cara mencabut kapasitor tersebut, Secara OFF-BOARD, Anda menggunakan AVOmeter Analogpun tentu tidak masalah.

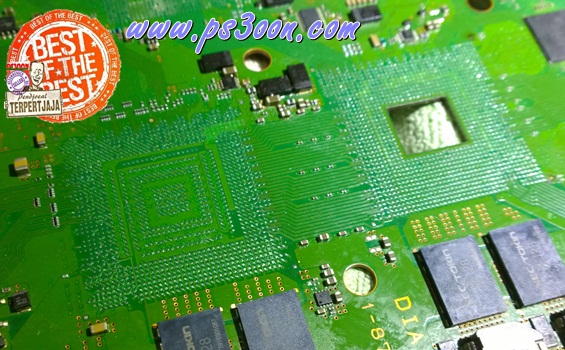

Setelah kita cabut IC RSX nya, Apakah Kapasitor tersebut masih SHORT? Jika ternyata kapasitor tersebut diukur TIDAK SHORT, Berarti bisa dipastikan, Penyebab SHORT,  Pada JALUR kapasitor, IC RSX nya-lah yang bermasalah, Jika diukur pada IC RSX nya secara pengukuran nilai OHM pada IC RSX, Mati, Anda sebaiknya ganti IC RSXnya, tapi jika dari hasil pengukuran nilai OHM nya, OHM pada IC RSXnya, Masih baik, Biasanya masalah sebenarnya terdapat pada RDRAMnya, Misalnya IC RSX dan RDRAM yang menempel 4 di badan  RSXnya, Salah satu dari 4 RDRAM tersebut, mengalami OVERHEAT dan MLETEK pada IC RSX nya. Solusinya yang terbaik, Tetaplah,  GANTI IC RSXnya, Tapi, Adakah IC RSX yang dijual bebas, Dan dalam kondisi baru? Setahu saya,  Dari dulu sampai Sekarang,  TIDAK ADA IC RSX BARU yang dijual bebas.



Fungsi KAPASITOR ada 2, Yaitu secara UMUM, dan secara KHUSUS, Secara UMUM tentu KAPASITOR berfungsi untuk menyimpan energi di dalam medan ELEKTRICALnya, Cara kerjanya yaitu dengan mengumpulkan ketidak-seimbangan ELEKTRIK Yang diberi lambang huruf "C" dan dengan satuan yang dinamakan "FARAD" sesuai nama penemunya.  Nama lainnya  dari KAPASITOR adalah KONDENSATOR. Umumnya kapasitor itu dibuat, dengan 2 buah lempeng logam yang sejajar antara satu dengan yang lainnya, kemudian diantara dua logam tersebut  ada bahan ISOLATOR yg biasanya kita sebut dengan DIELEKTRIK, Sekarang kita bahas mengenai cara kerja KAPASITOR ini,  dalam sebuah rangkaian, karena dari sinilah kita bisa,  Menyimpulkan fungsi dari kapasitor itu sendiri. Apabila sebuah rangkaian diberikan suatu TEGANGAN, maka elektron nya akan  mengalir menuju ke kapasitornya. Disaat kondensator ini telah penuh oleh muatan ELEKTRON, Maka tegangannya akan berproses atau berubah. Kemudian elektron tersebut, akan keluar dari kapasitornya,  dan berjalan menuju rangkaian yang memerlukannya. Dengan demikian maka komponen ini bisa membuat sebuah jalur rangkaian power, Dan menjadi pembangkit daya reaktif untuk IC-IC yang terkait lainnya. Fungsi Kapasitor secara khusus? Adalah fungsi kapasitor sebagai COUPLING, Dalam kaitannya, Dengan rangkaian pada power mainboardnya. Kedua, Kapasitor bisa berfungsi sebagai penyaring atau FILTER didalam rangkaian Power mainboardnya.

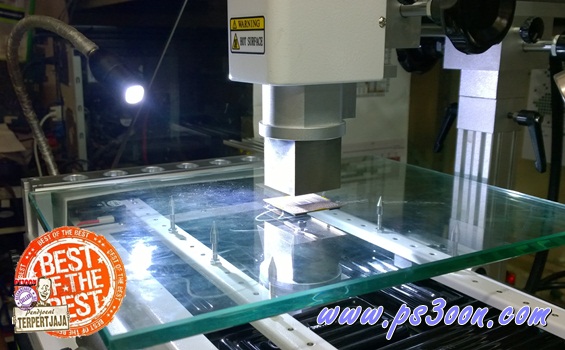

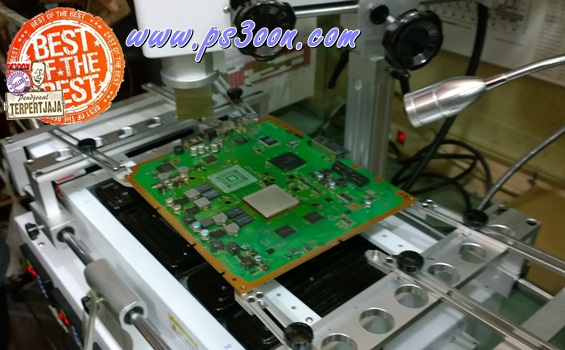

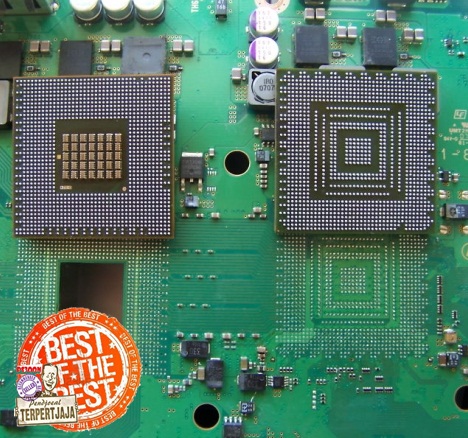

LIHAT pada gambar diatas ini, Sekarang cabutlah beberapa IC VIDEO yang memiliki kaitan jalur atau rangkaian dengan Kapasitor yang short, Setelah dicabut dengan menggunakan mesin BGA REWORK, Ukur kembali COUPLING atau kapasitor yang short, Masihkah short? Jika sudah tidak short, Berarti anda harus ukur Satu persatu nilai RESISTANSI dari tiap-tiap IC VIDEO yang telah anda cabut tadi, Dimanakah IC yang bermasalah dengan nilai Resistansinya, Ukurlah dengan menggunakan satuan resistansi OHM, untuk IC RSX, IC CELL dan IC SOUTHBRIDGE. Cara mengukur IC - IC ini telah saya bahas dalam beberapa postingan yang lalu.







Jika sudah dipastikan salah satu penyebab SHORT pada kapasitor, Adalah IC VIDEO, Dan sudah ketemu, Tugas anda adalah sekarang memasang IC VIDEO yang baru, Proses ini meliputi proses REBALLING, Sangat disarankan Anda bekerja  dengan rasio dan logika TEKNIK,  jangan banyak bekerja dengan banyak menggunakan FEELLING, Toh anda bukan seniman,  dan bukan pula seorang badut, dan bahkan anda bukan seorang pelawak,  yang harus bekerja dengan rasa seni tinggi. Ingat anda seorang TEKNISI. Gunakan kepastian dan logika teknik, Maksudnya begini, Saya sering mereball menggunakan BLOWER untuk memasang Solderball dan itu dulu, pada beberapa IC VIDEO seperti IC RSX, IC CELL dan IC SOUTHBRIDGE, Jika kita menggunakan BLOWER berarti kita bekerja dengan banyaknya penggunaan faktor feelling, faktor rasa dan perasaan, Dari mulai pengaturan, SUHU Blower, Sampai pengaturan tinggi rendahnya NOZLLE Blower, diatas permukaan IC, Faktor Feelling lebih terasa,  ketika kita memutar-mutar.  Blower diatas ICnya, mengira-ngira, Apakah Solderballnya sudah matang, Atau belum, apakah Solderball sudah mencapai  suhu melting atau belum,  Saya sangat menyarankan anda, Menggunakan mesin BGA REWORKnya, dalam melakukan proses REBALLING. dengan pengaturan suhu otomatis. Mesin BGA REWORK dalam melakukan  pemanasan, Dengan heater, Dari atas dan bawah IC, Tentu hasil durability nya,  akan sangat jauh berbeda dengan hanya pemanasan 1 arah saja,  Seperti yang dilakukan Oleh HOTAIR atau BLOWER.





Paparan proses dalam melakukan proses REBALL dengan cara ini, nanti saya akan paparkan, Pada postingan berikutnya, Sangat disarankan anda,  untuk lebih mengenal mesin BGA REWORK yang anda miliki, makin anda mengenal kekurangannya, makin anda harus lebih tekun,  untuk mencari jalan keluarnya.  mencari solusi dari masalah REFLOWING yang harus anda pecahkan..... Ingat tanpa kemampuan cabut pasang IC dengan benar, Maka percuma juga anda jago ngukur, toh mesin akan tetap rusak. karena anda tetap dituntut harus bisa nyabut atau masang sebuah IC, Karena anda harus menguasai berbagai macam teknik service. Pintar secara HARDWARE, Dan jago pula dalam bidang software programing, maka akan Sempurna kerja yang anda lakukan. Jangan pernah meremehkan kemampuan cabut, Pasang IC BGA (REFLOWING),
