Syscon adalah sebuah chip
Yang berfungsi sebagai pengendali POWER utama.
Syscon bertanggung jawab untuk MENYALAKAN
Berbagai sistem tenaga, Untuk mengkonfigurasi dan
Menginisialisasi CELL BE, RSX dan South Bridge.
Syscon berhubungan dengan berbagai perangkat tersebut
melalui bus SPI yang terletak terpisah.
Ada akses eksternal dengan JTAG
Sebuah antarmuka pemrograman EEPROM dan Serial (UART).
Syscon adalah SoC (Gabungan part) yang terdiri dari :
ARM7TDMI (ARMv4) CPU, EEPROM 256KB dan 16KB RAM.
(Data diambi dari WIKI)



Gambar diatas adalah Syscon untuk generasi generasi pertama. CXR713120
Dan tabel dibawah ini, adalah beberapa data Syscon
Yang ada pada tiap mainboard PS3



Data diatas adalah informasi yang saya dapatkan dari "WIKI"
Tapi apakah data-data diatas "Murni" dapat membantu TOTAL dalam kita bekerja?
Saya rasa sedikit sekali, Kita terbantu dalam mengerti tentang masalah syscon
Karena kita bukan hanya harus mengenali IC syscon seperti apa, dan bagaimana bentuknya
Tapi lebih dari itu, Fungsi dari tiap PIN kakinya, Dan Nilai dari tiap pin-pin kakinya
Jauh lebih kita butuhkan, Karena jika IC ini bermasalah, Bagaimana kita tahu?
Jika tidak dengan kita mengukur dan membandingkannya.
Jadi bukan hanya dengan mengenal bentuknya saja dan mengenal serienya saja
Jauh daripada itu, adalah DATASHEET dari IC ini.
Dan mengenali tanda-tanda kerusakan akibat
Syscon yang bermasalah.

MENGENALI
TIAP PINOUT KAKI SYSCON.

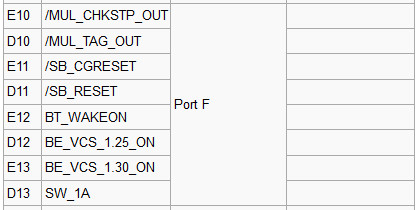

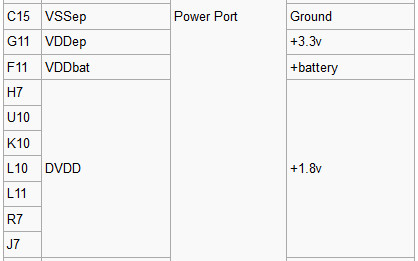

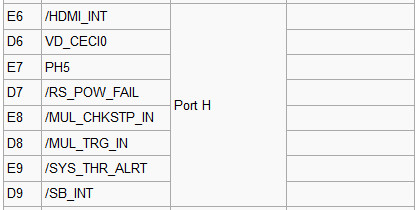

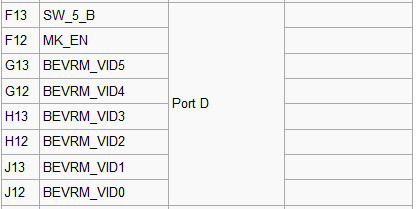

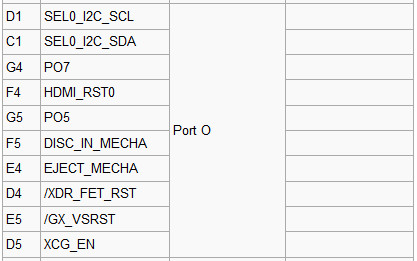

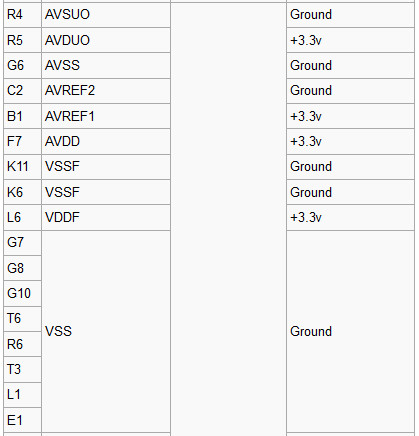

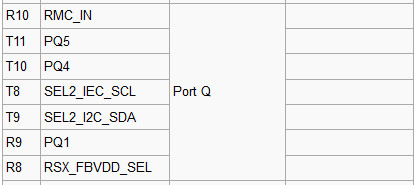

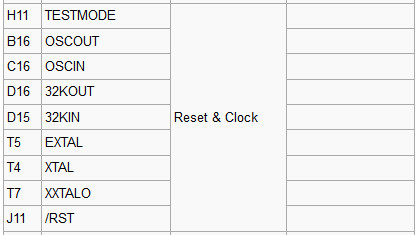

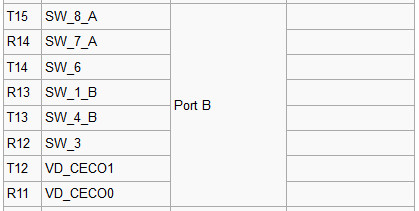

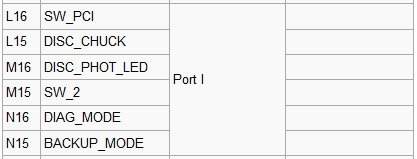

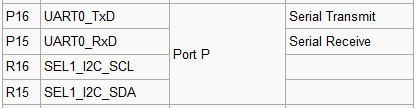

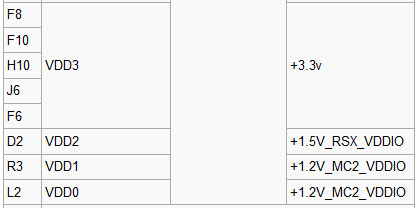

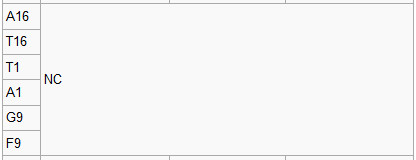

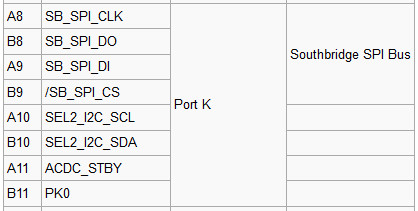

GENERASI 1: CXR713120-201GB / CXR713120-201GB-TL



DATA diatas diambil dari PINOUT,
Generasi pertama IC Syscon :
CXR713120-201GB / CXR713120-201GB-TL



















































PERHATIAN :
Untuk melihat penggunaan data diatas.
Sebaiknya anda pahami mulai dari diagram dibawah ini.
Untuk cara penggunaannya.



Dengan Gambar DATA diatas,
Misalkan kita akan mencari PINOUT :  /RSX_RESET
Adalah ditetapkan G2, Berarti posisinya adalah :
Lihat pada gambar dibawah ini.



Bagaimana dengan "REAL" Pinout "G2" pada pad mainboardnya?
Bagaimana kita bisa mengetahuinya dengan benar?
Baik, Kita coba sekarang, melihatnya dengan menggunakan
Mainboard CECHH02 atau lebih dikenal mainboard serie DIA-001
INGAT :
ketentuan ini tentu berbeda jika syscon yang anda akan ukur
Berbentuk lain, Bukan dalam bentuk IC BGA. misalkan SMD.
Aturannya akan berbeda.






Ya, mudah mudahan anda sekarang dengan mudah tahu, Posisi Pinout yang anda butuhkan, Dari IC Syscon ini, Tapi hanya dengan mengetahui posisi PINOUT saja tentu, Tidak akan merubah keadaan kita, Jika kita tidak mengerti tentang jalur-jalurnya, Misalkan kita sudah tahu posisi dari Pinout "G2" lantas, Bisakah kita mengukurnya tanpa membongkar, atau mencabut IC Sysconya? sehingga tidak membuat resiko Pad kecabut, dan Pad head hilang karena putus? Itulah gunanya kita mampu untuk mengukur jalur, Dan cara mengukur jalur ini, Akan saya paparkan besok ya....

=========================
