MAINBOARD PS3 SHORT
PADA SEKITAR CAPACITOR SOUTHBRIDGE NYA

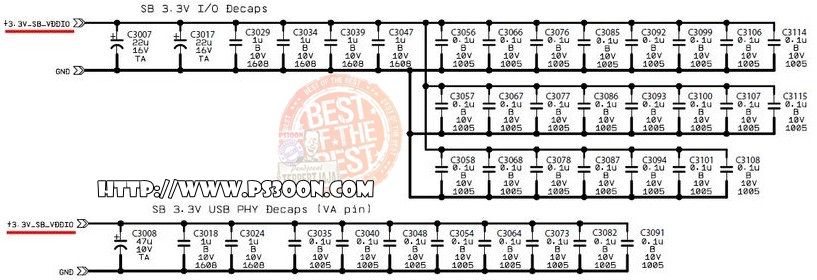

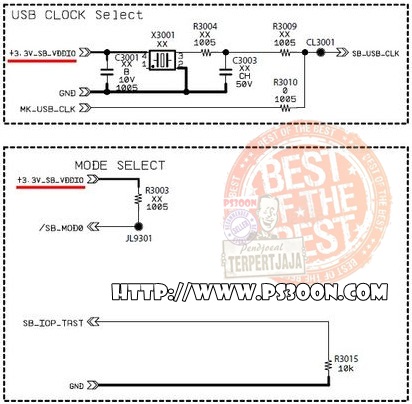

Ketika IC SOUTHBRIDGE dinyalakan,
Banyak terlihat kapasitor yang terhubung kepadanya,
Misalnya IC Hub Chip USB, Dan BD Controller, Pada ONboard Mainboard,
IC NAND dan CONTROLLER NAND nya.
Dan ketika diukur,  Semua Kapasitor yang terhubung, Dengannya akan menjadi "SHORT".
Sekarang karena begitu banyak PART yang terhubung, Dan sulit untuk mengatakan
Di mana "PART" atau "IC" Yang short, Maka dan terkadang cara mudah yang sering,
Saya pakai adalah, Dengan cara "MEMOTONG JALUR" nya secara langsung.
Sehingga Part atau bagian yang diduga Short,  Tidak akan Terhubung secara langsung.
Tapi masalahnya adalah,  Bahwa sebagian besar,  Dari Tegangan 3,3 vdc ini.
Jalur tegangannya  berada pada, Lapisan "3 Layer Mainboard" .
Sehingga tidak terlihat. Dan agak sulit menelusurinya, Jadi tidaklah mudah, Apalagi,
Jika kita, Tidak memiliki "DATASHEET" nya. lengkap derita anda jadinya.
Jadi sekarang,  Apa yang dapat kita lakukan?
Simple, Cabut saja IC SOUTHBRIDGE nya.
Untuk beberapa alasan,  Saya Cabut IC Southbridgenya,
Dan untuk memutuskan "SHORT" yang disebabkan oleh :
[1]. HUB USB,  Dan BD Controller nya. Serta,
[2]. Jalur SYSCON nya.
Ternyata cukup mudah, Dan sangat Gampang,
Untuk memutuskan jalur  penghubung nya.

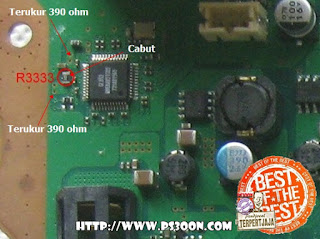

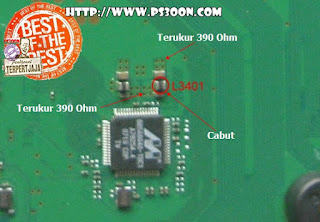

Yaitu :  Hapus saja ke 2 bagian yang saya lingkari pada gambar
Dibawah ini, Dan hal ini yang sering kali saya lakukan.
Silahkan anda lihat :



"KLIK" pada gambar dibawah ini,
Untuk memperbesar gambarnya, Lebih JELAS.....


"KLIK" pada gambar dibawah ini,
Untuk memperbesar gambarnya, Lebih JELAS.....



"KLIK" pada gambar dibawah ini,
Untuk memperbesar gambarnya, Lebih JELAS.....



"KLIK" pada gambar dibawah ini,
Untuk memperbesar gambarnya, Lebih JELAS.....




"KLIK" pada gambar dibawah ini,
Untuk memperbesar gambarnya, Lebih JELAS.....



"KLIK" pada gambar dibawah ini,
Untuk memperbesar gambarnya, Lebih JELAS.....



"KLIK" pada gambar dibawah ini,
Untuk memperbesar gambarnya, Lebih JELAS.....





Jadi Kesimpulan nya, Jika pada area IC SOUTHBRIDGE Terukur, 390 Ohm, bisa dipastikan terdapat "PART" atau ada "IC" yang rusak dan "SHORT",  Nah Kebanyakan yang sering paling banyak dijumpai, adalah short pada Kapasitor, Jadi jika sebuah kapasitor terukur 390 ohm, Bisa dipastikan Kapasitor tersebut mengalami "short" Jika, setelah diganti tetap "short" ketika diukur, Bisa jadi Yang menjadi sumber short kapasitor tersebut adlah IC Southbridge. Gantilah......

Sukses selalu ya....
Tutorial diatas diambil dari EBOOK ARSIP PS3OON.
Jika Anda menyukai Tutorial seperti diatas.... Saya memiliki Tutorial 600  lebih, Yang membahas tentang, Semua masalah kerusakan umun Playstation,, Dan semua sudah teruji. Semua berdasarkan dari ARSIP postingan Blog PS3OON , Dan Ebook tersebut, setiap waktu akan bertambah. Karena melalui Email Update, Data postingan baru akan anda dapatkan, Harganya 550.000.
INGAT : Harga belum termasuk Ongkos kirim.
Semua Program yang dibutuhkan. Akan Saya berikan
Via alamat Email Yang telah anda berikan.....
Pada saat mendaftar untuk membeli EBOOK ARSIP.

===================

RUANG MOTIVASI
DAN RUANG RENUNGAN



Manusia, baik atau buruk pasti punya sebuah NAMA
Hewan apapun bentuknya, Pasti punya juga NAMA.
Makna sebuah NAMA dirasa sangat lah penting.
Sehingga kita sering melihat tradisi Bubur merah dan bubur putih (Jawa)
Untuk mencari "NAMA" yang dirasa sangat tepat untuk seorang manusia.
Lihat, Renungkan, dan pikirkan, Siapa nama TUHAN?
Siapa nama Pencipta alam semesta ini?
Silahkan anda renungkan.

=================



Jika terjadi short, pada mainboard PS3, Sering sekali Awal melakukan Proses analisa
Adalah, Saya harus menelusuri 2 tegangan utama pada mainboardnya,
Yaitu : Tegangan  +5vdc_EVER, Dan tegangan  +3,3vdc _EVER
Dan pada saat mainboard Short, Berarti kedua tegangan tersebut tidak akan ada..
Periksalah pada PIN soket POWER. yang terdiri dari 5 PIN.
PIN 1 dan PIN 2, memiliki tegangan 5vdc dalam mode "STANDBY"
Dan PIN 3 dan 4, Memiliki Tegangan "0" atau GROUND.
Periksa semua sekering yang ada, Termasuk "THERMISTOL"
Yang utama adalah Sekering Thermistol 5vdc adalah Thermistol "TH4001"
Dan yang kedua adalah Thermistol "TH4002" yang memiliki Tegangan 3,3vdc.
Pada kedua sisinya.
