PS3 SAMA SEKALI TIDAK ADA DAYA (POWER)
BIARPUN PSU DI ON. TIDAK ADA LAMPU, MENYALA
DAN TIDAK ADA BIP BUNYI.
Pada saat PS3 FAT disambungkan dengan kabel listrik.
Saklar ON/OFF yang berada di belakang sudah di ON kan.
Dan tombol POWER/EJECT telah di tekan. Tidak terlihat
Adanya nyala lampu power Standby yang berwarna MERAH.
Begitupun suara "BIP" yang selalu biasannya menyertai, Tidak ada.
Benar-benar terlihat seperti PS3 yang tidak ada daya, dan LUMPUH.
Bagaiamana cara benerinnya? dan apanya yang rusak?
Untuk itu, Hari ini akan saya buatkan PAPARAN nya.
Silahkan anda ikuti paparan tersebut, secra perlahan-lahan saja.



[1]. Pastikan aliran listrik benar-benar ada. (Lihat gambar diatas).
Seringkali masalah sepele, tetapi, ini menjadi masalah yang fatal,
Misalkan : Ternyata, KABEL Powernya, Putus, kebakar, Atau malah anda lupa
Belum dicolokin dengan benar, kabelnya, Periksa yang teliti. Pastikan colokan listrik
PS3nya, tidak goyang-goyang, pastikan sekali lagi, colokan PIPIH atau BULAT.
terpasang dengan baik, jangan sampai kadang jalan kadang tidak, karena dengan mudahnya.
Colokan bergoyang, kesenggol dikit mati, Ini tentu akan berbahaya pada kondisi PS3nya.
Sekali lagi ini perkara kecil, tetapi resikonya bisa fatalistik, Hardisk cepat rusak.
Atau dengan mudah komponen PSU Short dan terbakar.kabel harus benar-benar PAS.
Tidak bergoyang-goyang.



[2]. Pastikan PSU tidak ada masalah. (Lihat gambar diatas).
Sangat saya sarankan, Ketika ada kejadian yang berhubungan dengan POWER.
Sebaiknya patut untuk dicoba di tukar dulu dengan POWER atau PSU (Power Supply Unit)
Yang sama,Yang jalan dan Terbukti memang sebelumnya PSU tersebut jalan
Dan tidak ada masalah. Coba pasang dan kemudian coba jalankan,
Masihkah masalah Blank, Dan lampu Power, Tidak menyala,
Begitupun lampu sinyal Hardisk,  Yang tidak berkedip-kedip.
Dan tidak terdengar  bunyi "Bip, Bip" Jika masalahnya selesai dan PS3 hidup normal.
Berarti sekarang hanya tinggal memperbaiki PSU nya saja. Tetapi jika
Masalah tetap sama, mari kita lanjutkan ke pengerjaan selanjutnya.

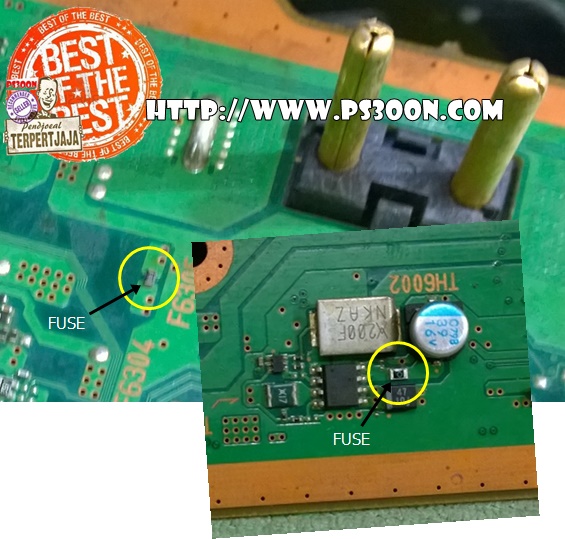

[3]. Periksalah semua FUSE power yang ada pada mainboardnya.(Lihat gambar diatas).
Sony SCE sudah terkenal dari jaman PS1, sampai PS4, selalu menempatkan sebuah FUSE
Sebelum Listrik mencapai driver tertentu, Artinya, kita sebaiknya memeriksa FUSE nya
Terlebih dahulu, Apapun masalah yang terjadi, Karena jika terjadi lonjakan listrik
Otomatis Fuse akan putus, dan dampak yang terjadi bisa kita rasakan.
Nah, Apakah masalah diatas karena terjadinya Fuse putus, periksalah.

FUSE "F"
F6001 1-576-679-11 FUSE, CHIP (3216) (5A/32V)
F6301 1-576-679-11 FUSE, CHIP (3216) (5A/32V)
F6302 1-576-679-11 FUSE, CHIP (3216) (5A/32V)
F6303 1-576-679-11 FUSE, CHIP (3216) (5A/32V)
F6304 1-576-679-11 FUSE, CHIP (3216) (5A/32V)
FUSE 'TH' THERMISTOR (POSITIVE)
TH2401 1-802-276-11 THERMISTOR, POSITIVE
TH2501 1-802-276-11 THERMISTOR, POSITIVE
TH3202 1-802-243-11 THERMISTOR, POSITIVE
TH3203 1-802-277-11 THERMISTOR, POSITIVE
TH3204 1-802-277-11 THERMISTOR, POSITIVE
TH3301 1-802-243-11 THERMISTOR, POSITIVE
TH3302 1-802-243-11 THERMISTOR, POSITIVE
TH3401 1-802-243-11 THERMISTOR, POSITIVE
TH3701 1-802-277-11 THERMISTOR, POSITIVE
TH3702 1-802-243-11 THERMISTOR, POSITIVE
TH4001 1-802-277-11 THERMISTOR, POSITIVE
TH4002 1-802-277-11 THERMISTOR, POSITIVE
TH6001 1-802-243-11 THERMISTOR, POSITIVE
TH6002 1-802-283-11 THERMISTOR, POSITIVE

Untuk mengukur FUSE, kita bisa menggunkan "BUZZER" dan ingat pada saat
Anda mengukur, Pastikan anda menempatkan Probe, Jangan dipasang,
Hanya, ujung-ujungnya saja, tetapi "sebrangkan" artinya, Probe yang satu
ditempatkan pada testpoint Fuse yang kiri, dan Probe satunnya lagi
ditempatkan lagi di probe ujung jalur testpointnya.

Sebagai Referensi, Silahkan anda buka EBOOK TUTORIAL SERVICE dengan judul :
[1]. BEBERAPA FUNGSI DAN POSISI DARI FUSE PS3 DENGAN MAINBOARD DYN-001
[2]. BEBERAPA DATA TENTANG FUSE PS3 MAINBOARD
[3]. POSISI FUSE COK-002
[4]. FUSE DAN THERMISTOR POSITIFE PADA COK-001
[5]. BEBERAPA FUNGSI FUSE PADA PS3
[6]. PS3 FUSE PENTINGKAH UNTUK TAHU?

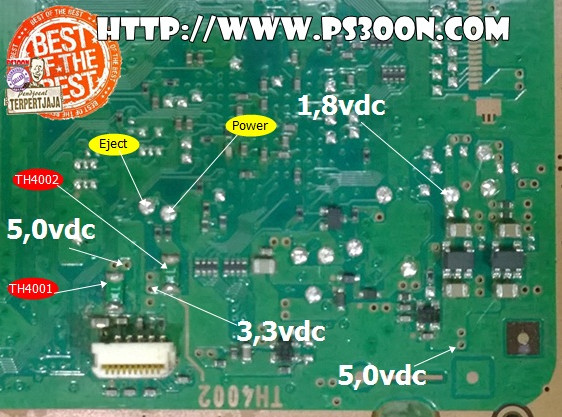

[4]. Periksalah soket konektor powernya.
Pastikan OUTPUT dari konektor Power PS3nya adalah benar, adalah sesuai dengan datasheet.
Pastikan POWER_BUS : 12vdc, 5vdc dan 3,3vdc, semua terdeteksi ada.
Selidiki daerah alur Standby power, pada tegangan 5vdc dan 3,3vdc nya
Sesuaikan dengan Datasheet yang ada.

Sebagai Referensi, Silahkan anda buka EBOOK TUTORIAL SERVICE dengan judul :
[1]. MASALAH POWER MAINBOARD PADA PS3
[2]. DATA IC POWER PADA MAINBOARD PS3 (SEM-001)
[3]. CARA MENGGUNAKAN POWER SUPLY EXSTERNAL PADA MAINBOARD
[4]. PS3 POWER OFF.

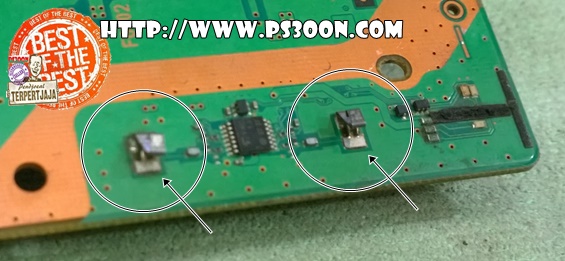

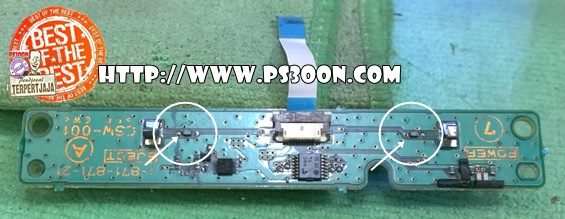

[5]. Periksalah tombol powernya, adakah sensornya berkarat?
Perhatikan apakah sensor tombol touchscreen nya karat? Jika karat pilihannya hanya 2.
Ganti atau di Amplas, biar lebih sensitife, Dan jangan lupa semprotkan WD40.
Tetapi sekali lagi, Jika sensornya sudah rusak, Ganti lah.



Lihat gambar diatas, Sensor yang saya maksudkan, Tetapi jika Sensor sudah diganti.
Dan masalahnya, Tetaplah sama, Maka langkah-langkah, Untuk mengukur IC SYSCON
Harus dilakukan, Bagaimana caranya? Silahkan anda pehatikan Gambar diatas
Tentang SYSCON, Dan paparan detilnya, Anda bisa lihat. Pada link dibawah ini.
Yang sudah Di paparkan pada EBOOK TUTORIAL SERVICE dengan Judul.
[1]. PS3 TOMBOL POWER BERMASALAH
[2]. TOMBOL POWER EJECT PS3 BERMASALAH
[3]. TOMBOL EJECT PADA PS3 TIDAK BERFUNGSI



[6]. Cek lampu lampu power dan eject, adakah yang putus?
Hal ini bisa saja terjadi, dan kita akan terbengong-bengong, Docolokin kabel Power tetapi
Lampu tidak nyala, Seharusnya lampu standby MERAH menyala, ini malah terlihat tidak
ada treaksi apapun, nah anda bisa cek apakah lampunya putus, atau tidak? Tetapi sejujurnya

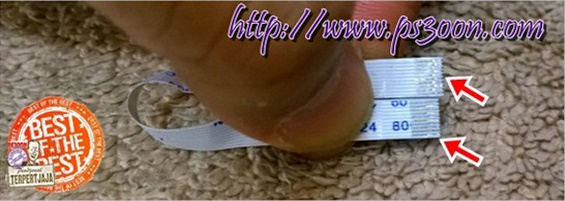

kasus seperti ini jarang sekali terjadi, Coba periksa kabel Flexy nya apakah putus? apakah
Terpasang tidak sepatutnya? Coba anda cek pada data gambar dibawah ini.



[1]. PS3 TIDAK ADA LAMPU MERAH DAN TIDAK ADA SUARA SAMA SEKALI
[2]. TEGANGAN PADA SOKET POWER PS3
[3]. PS3 TOMBOL POWER BERMASALAH
[4]. TOMBOL POWER EJECT PS3 BERMASALAH

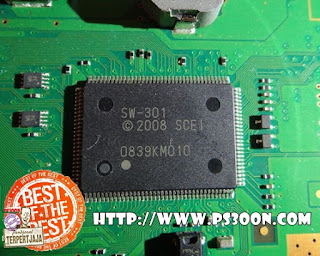

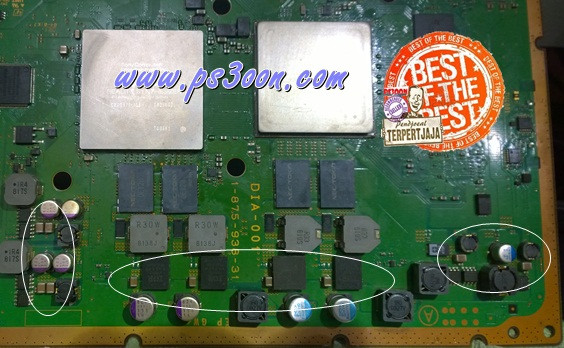

[7]. Periksalah IC yang tergolong IC POWER pada mainboard.
Jika IC CELL tidak terukur VDC nya, Bisa saja yang terjadi adalah : Support IC Power sebagai  sumber kelistrikan atau daya yang dimilikinya, Tidak mampu menyalurkan Kelistrikan dengan baik, Seringkali IC CELL yang baik pun,  Bisa terukur tanpa daya, Hal yang terbaik, Yang seharusnya anda lakukan adalah : mengukur langsung Sumber daya bagi IC CELL nya, Apakah IC sebelumnya yang berkategori IC POWER bisa bekerja dengan baik?  Bagaimana mengukur IC POWER bagi IC CELL Lihatlah gambar dibawah ini.



Untuk penjelasan gambar diatas, Silahkan lihat PAPARAN nya dibawah ini
[1]. MAIN POWER IC CELL PS3
[2]. DATA IC POWER PADA MAINBOARD PS3 (SEM-001)
[3]. CIRI KHAS IC RSX PS3 YANG RUSAK, YANG SEBAIKNYA DIGANTI

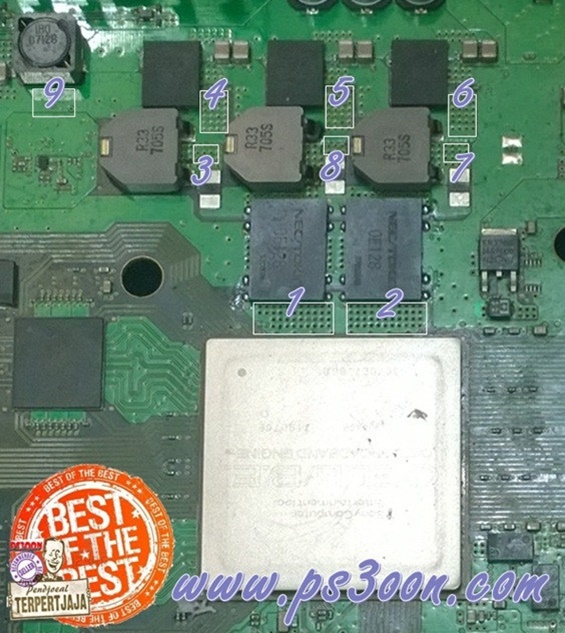

[8]. Periksalah semua kapasitor yang ada.(Jalur Power)
Jika beberapa kapasitor ada yang short, atau ada kapasitor yang mati, lihat gambar diatas.
Maka Fuse pengaman yang terletak berdampingan secara fungsinya satu alur, PASTI putus.
Jadi jika kita mengganti fuse putus lagi dan putus lagi, patut anda menduga ada kapasitor
Yang short atau ada kapasitor yang mati. Ukurlah jangan menduga duga saja, Dan tampilan
Yang didapat adalah : Ketika PS3 dihidupkan, maka beberapa detik kemudian, lampu merah
muncul dan hilang. lenyap. artinya tanpa lampu standby ada.



Fungsi KAPASITOR ada 2, Yaitu secara UMUM, dan secara KHUSUS, Secara UMUM tentu KAPASITOR berfungsi untuk menyimpan energi di dalam medan ELEKTRICALnya, Cara kerjanya yaitu dengan mengumpulkan ketidak-seimbangan ELEKTRIK Yang diberi lambang huruf "C" dan dengan satuan yang dinamakan "FARAD" sesuai nama penemunya. Nama lainnya dari KAPASITOR adalah KONDENSATOR. Umumnya kapasitor itu dibuat, dengan 2 buah lempeng logam yang sejajar antara satu dengan yang lainnya, kemudian diantara dua logam tersebut ada bahan ISOLATOR yg biasanya kita sebut dengan DIELEKTRIK, Sekarang kita bahas mengenai cara kerja KAPASITOR ini, dalam sebuah rangkaian, karena dari sinilah kita bisa, Menyimpulkan fungsi dari kapasitor itu sendiri. Apabila sebuah rangkaian diberikan suatu TEGANGAN, maka elektron nya akan mengalir menuju ke kapasitornya. Disaat kondensator ini telah penuh oleh muatan ELEKTRON, Maka tegangannya akan berproses atau berubah. Kemudian elektron tersebut, akan keluar dari kapasitornya, dan berjalan menuju rangkaian yang memerlukannya. Dengan demikian maka komponen ini bisa membuat sebuah jalur rangkaian power, Dan menjadi pembangkit daya reaktif untuk IC-IC yang terkait lainnya. Fungsi Kapasitor secara khusus? Adalah fungsi kapasitor sebagai COUPLING, Dalam kaitannya, Dengan rangkaian pada power mainboardnya. Kedua, Kapasitor bisa berfungsi sebagai penyaring atau FILTER didalam rangkaian Power mainboardnya

[1]. KAPASITOR PS3 SHORT PADA SAAT PS3 YLOD?
[2]. MENGENAL LEBIH JAUH KAPASITOR PENGGANTI NEC TOKIN PADA PS3
[3]. PS3 YLOD (SEMUA KAPASITOR SHORT)
[4]. MAINBOARD PS3 SHORT PADA SEKITAR CAPACITOR SOUTHBRIDGE NYA

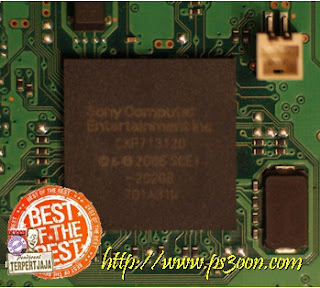

Gambar diatas adalah IC Syscon untuk generasi pertama. CXR713120

[9]. Periksalah IC SYSCON.
SYSCON adalah sebuah chip dengan fungsi pengendali daya utama
Arahan fungsinya lebih kearah FUNGSI untuk menyalakan
Berbagai sistem tenaga, dan berfungsi tambahan untuk mengkonfigurasi
Serta menginisialisasi CELL BE, RSX dan SOUTHBRIDGE.
System Syscon berkomunikasi denga bus SPI yang terpisah.
Terdapat tespoint akses eksternal, Untuk penggunaan JTAG
(Yang sengaja dinonaktifkan oleh pihak SCE)

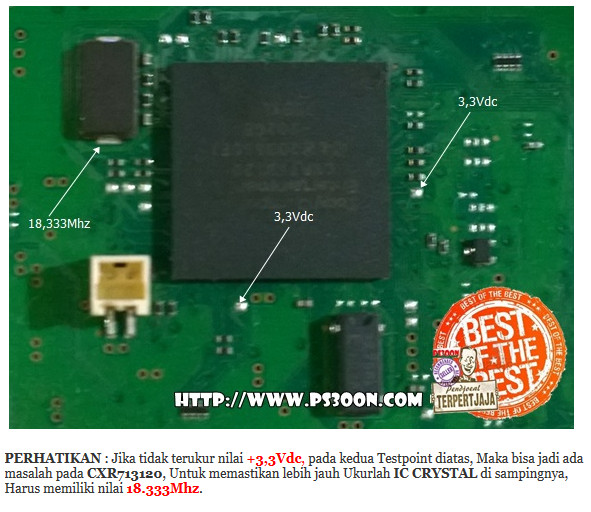

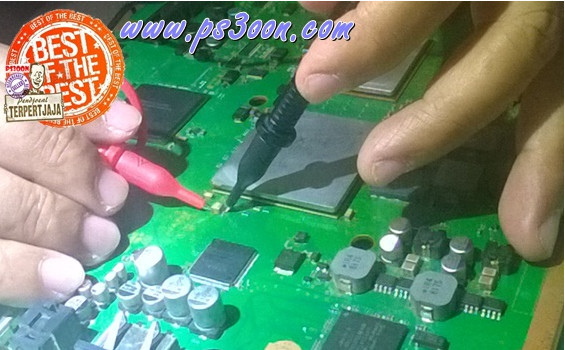

Ukurlah tegangan 3,3vdc dan 1,8vdc nya, kedua tegangan ini harus ada
Jika tidak ada salah satu, sebaiknya anda Ganti IC SYSCON nya.
Dimanakah letak testpoint 3,3vdc dan 1,8vdc nya?
Silahkan anda lihat PAPARAN yang telah saya simpan pada link dibawah ini.
[1]. SYSCON PS3
[2]. MENGENAL SYSCON PS3
[3]. TESTPOINT IC SYSCON PS3

Sukses selalu ya....
Tutorial diatas diambil dari EBOOK TUTORIAL PS3OON.
Jika Anda menyukai Tutorial seperti diatas.... Saya memiliki 600 tutorial lebih, Yang membahas tentang, Semua masalah kerusakan umun Playstation,, Dan semua sudah teruji. Semua berdasarkan dari ARSIP postingan Blog PS3OON , Dan Ebook tersebut, setiap waktu akan bertambah. Karena melalui Email Update, Data postingan baru akan anda dapatkan, Harganya 550.000.
INGAT : Harga belum termasuk Ongkos kirim.
Semua Program yang dibutuhkan. Akan Saya berikan
Via alamat Email Yang telah anda berikan.....
Pada saat mendaftar untuk membeli EBOOK TUTORIAL.
Jika minat, hubungi saya segera Ya.
Di 081999116161. (Rudie)

===========



SEBERAPA PENTING KITA TAHU
NAMA ALLAH YANG BENAR?

DALAM Alkitab Anda, Bagaimana bunyi Mazmur 83:18 (Terjemahan Baru)? Dalam Kitab Suci Terjemahan Dunia Baru, ayat ini berbunyi, ”Agar mereka tahu bahwa engkau, yang bernama Yehuwa, Engkau sajalah Yang Mahatinggi atas seluruh bumi.” Dalam sejumlah terjemahan Alkitab lain, kata-katanya mirip. Tetapi, banyak terjemahan menghilangkan nama "Yehuwa" dan menggantinya dengan Sebuah Gelar seperti ”Tuhan”. Apa yang seharusnya dicantumkan dalam ayat ini? GELAR atau nama YEHUWA? mengapa nama Allah YEHUWA dihilangkan? Jika anda ingin tahu informasi lebih lanjut, silahkan anda baca disini.

=========

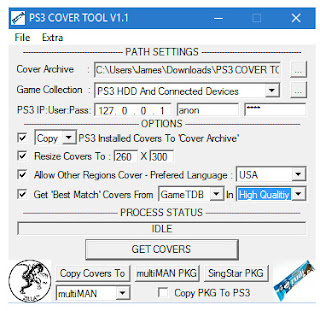

PS3 Cover Tools v1.1

PERHATIAN :
Kami terima Service Playstation, Type apapun
NLOD - Tidak ada lampu merah menyala (550RB)
SOLID RED - Hanya muncul lampu merah saja.(550RB)
SOLID GREEN - Lampu Hijau menyala tapi tidak ada reaksi apapun(550RB)
SOLID BLUE - Lampu Biru muncul padahal BDGame tidak ada pada BDRoom (550RB)
FLASHING BLUE - BDGame dimasukin tapi selalu dikeluarkan kembali(550RB)
YLOD - Lampu hijau bisa muncul, Beberapa saat kemudian lampu kuning muncul terus mati.(550RB)
RLOD - Lampu merah berkedip, Ketika di ON(550RB)
GLOD - Lampu hijau menyala tampilan Blank(550RB)
RSOD - Muncul pesan "serious error has occurred"(550RB)
BSOD - Muncul pesan "Settings information is corrupted. Press the X button to repair and restore default settings" (550RB)
RSOE - Hampir sama dengan tampilan RSOD cuman hanya 1 bahasa yang muncul "looks alot like RSOD, but with only 1 language and an errorcode" (550RB)
DOWNGRADE - Dari OFW berapapun ke CFW terakhir (550RB)

NOTE 1 : Jika part tersedia, Dan mesin bisa dibenerin konsumen Baru bayar(550RB)
Jika part Tidak Tersedia, Baik baru maupun kanibalan,
Konsumen tidak perlu bayar, Jasa apapun, Yang sudah kami lakukan
Cukup bayar hanya Ongkos kirim saja

NOTE 2 : Pekerjaan Service apapun, Kita tetapkan hanya terdapat 2 harga
Minimal Rp.550.000, Dan Maksimal Rp.850.000.
Diluar Ongkos kirim

HARGA EBOOK...!
HARGA EBOOK...!
HARGA EBOOK...!

Harga TUTORIAL SERVICE PLAYSTATION @Rp.550.000
Kenaikan sudah ditetapkan dari mulai Tanggal 1 Januari 2014
Mohon dimengerti HARGA LAMA sudah tidak berlaku lagi
Jadi jika sudah membaca pemberitahuan ini
Tidak perlu bertanya kembali berulang-ulang



Jika Ingin Tahu apa aja isi EBOOK Bahasanya
Silahkan Lihat pada kolom KOLOM PENAWARAN
Yang terdapat pada Bagian Kiri Atas Blog Ini....


Tutorial service semua playstation
Service PS3 YLOD, Service PS3 REBALLING, Belajar BGA REWORK
Cara memasang IC BGA, Service ps3 RSOD dan BSOD
PS3, PSP, PS2HDD, Copy Game,
Dibuat oleh : MERPATI - Playstation
rudie777-Yuanita Budiman
[0361] 2735745
085737771585
081999116161
Email : rudie777@ymail.com
Jl Merpati 36 Monang-Maning DPS - BALI.
Mencari Artikel yang Incu butuhkan
Silahkan Buka bagian ARSIP

BAHASAN YANG SESUAI DENGAN ARTIKEL INI ADALAH :
[1]. BAGAIMANA MELAKUKAN PERSAMAAN POWER OUTPUT PADA PIN YANG BERJUMLAH BERBEDA
[2]. PS3 FAT, TIDAK TERLIHAT LAMPU POWER MENYALA, DAN TIDAK ADA SUARA BIP JIKA HDD MENYALA
[3]. PS3 DIHIDUPKAN BEBERAPA DETIK KEMUDIAN POWER OFF


GRATIS ..............
Update EBOOK TUTORIAL SERVICE PLAYSTATION,
Khusus diberikan hanya Untuk yang sudah membeli EBOOK saja.


============================

Silahkan anda bergabung pada FORUM PS3 jika anda berminat untuk,
kita bersama-sama belajar tentang solusi memperbaiki PS3.
FORUM ini khusus membahas tentang PS3,
Jadi jika anda menyukai tentang hal ini,
Mari belajar bersama dan ikut bergabung dalam FORUM PS3
Silahkan Klik gambar dibawah ini.



TERIMA KASIH untuk kita semua.

==============

Jika anda minat untuk belajar tentang PSP.
Silahkan anda bergabung dalam FORUM PSP.
Silahkan klik link dibawah ini. https://www.facebook.com/groups/1678535522373500/
Atau silahkan anda klik gambar dibawah ini.



==============

Jika anda minat untuk belajar tentang PS4. mari kita belajar bersama
Silahkan anda bergabung dalam FORUM PS4.
Silahkan klik link dibawah ini. https://www.facebook.com/groups/1586874544928323/
Atau silahkan anda klik gambar dibawah ini.



=============

Jika anda mau Jual Beli, Apapun jenis barangnya.
Silahkan anda bergabung di Forum FJB "Barang apa saja"
Silahkan klik link dibawah ini. https://www.facebook.com/groups/1452349515055107/
Atau silahkan anda klik gambar dibawah ini.



MOHON diingat :
ATURAN FORUM sederhana,
Diantaranya gunakan Bahasa INDONESIA yang baik dan benar,
Buktikan kita Mencintai Indonesia, Dengan bangga kita menggunakan
bahasa Indonesia, Yang baik dan benar,
Tulisan jangan disingkat-singkat, Gunakan kata-kata
Yang mudah untuk bisa dimengerti, dan layak untuk di TRANSLATE
Karena banyak juga orang Asing yang tergabung
yang tidak mengerti bahasa Indonesia.
Dan mereka menggunakan TRANSLATOR. Jangan menggunakan kalimat
Yang TENDENSIUS dan PROVOKATIF, membuat kecewa dan marah.
INGAT : Hanya dengan aturan yang sederhana ini saja,
Beberapa teman kita, "TERPAKSA" harus di Banned permanent.
Karena tidak sanggup menjalankannya. Oleh sebab itu, mohon
pertimbangkan kembali
Jika anda ingin bergabung, pertimbangkan kesanggupan anda,
Apakah anda mau dan bisa "MEMATUHI" aturan yang sederhana ini.
Sebelum beresiko terkena Banned permanent dari 4 Forum secara langsung,
Dan di hentikannya Update EBOOK ARSIP. silahkan pertimbangkan dulu.
Kesanggupan anda.
==============



blogger templates | blog : ps3oon dibuat oleh rudie777
