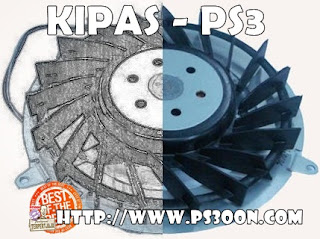

KIPAS PS3 SEM-001
TIDAK MAU UNTUK BERPUTAR.
Mesin jalan bisa berjalan NORMAL, tetapi tidak terdengar Kipas berputar
Dan tak lama kemudian mesin mati mendadak, Setelah diperhatikan dengan benar,
Ternyata KIPAS tidak berputar. DIAM. dan tidak mampu bekerja.
Kenapa? hal ini bisa terjadi? Bagaimana cara memperbaikinya?
Hal inilah yang akan saya paparkan hari ini.
Yang saya ingin Tandaskan, Masalah Kipas tidak mau bergerak
Banyak Faktor yang menyebabkan nya, Saya ingin menandaskan
Dalam PAPARAN ini akan saya terangkan satu-persatu.
Apakah ini pada masalah HARDWARE?
Ataukah penyebabnya masalah SOFTWARE?
Jika masalah Hardware,
Mari kita mulai dari Soket Konektor Kipas PS3
Seperti terlihat pada gambar dibawah ini



PERHATIKAN : Berapa tegangan "VOLT DC" yang dimiliki oleh Tiap-Tiap PIN nya? dan ada berapa PIN pada Soket Konektor Kipas PS3 pada serie SEM-001 ini?  Kita lihat Pada Gambar dibawah ini. Gambar dibawah ini adalah Jalur PWM dan Jalur +12Vdc_MAIN. Jika anda akan memeriksa Jalur +12V_MAIN adalah "
[1]. FERIT BEAD atau FB4001.
[2]. CAPACITOR atau C4032.
[3]. ELCO (ELECTROLIT-CAPACITOR) atau C4031.



Jalur PWM, adalah jalur seperti yang ditunjukan,  Pada Gambar dibawah ini, Periksalah Dioda D4010 seperti pada gambar dibawah ini. Harus terukur +3,3V pada testpoint D4010, seperti yang terlampir pada D4010.



Sekarang IC terakhir yang harus kita ukur, IC ini, memiliki type IC BGA, artinya, IC ini memiliki kaki-kaki berbentuk Bola yang berada di bawah badan nya, Nah, dengan type IC BGA seperti ini, Biasanya akan menyulitkan jika kita akan mengurut Jalur TANPA Datasheet, Oleh karena mainboard SEM-001 ini ada Datasheet nya, maka saya bisa menetapkan dan mencari testpoint nya dengan mudah, Kita lihat IC4002 (CXR713120).



TEGANGAN yang ada pada IC SYCON ternyata ada 4 nilai yang harus kita ukur Yaitu :
[1]. Tegangan dengan nilai +3.3V.
[2]. Tegangan dengan nilai +1,8V.
[3]. Tegangan dengan nilai +1.5V.
[4]. Tegangan dengan nilai +1.2V.

Kita sekarang akan telusuri setiap tegangan yang ada, Kita akan lihat Testpoint nya dimana saja, dan ini cukup penting harus anda ketahui, agar bisa memutuskan, apakah yang dhadapi, adalah masalah HARDWARE atau masalah SOFTWARE.. itu dulu yang harus kita pastikan.

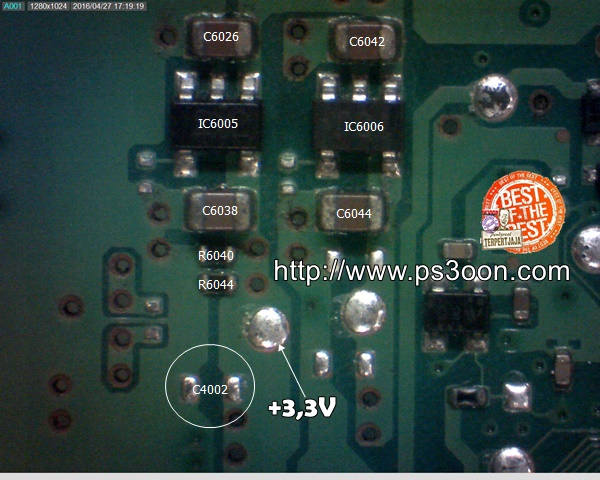

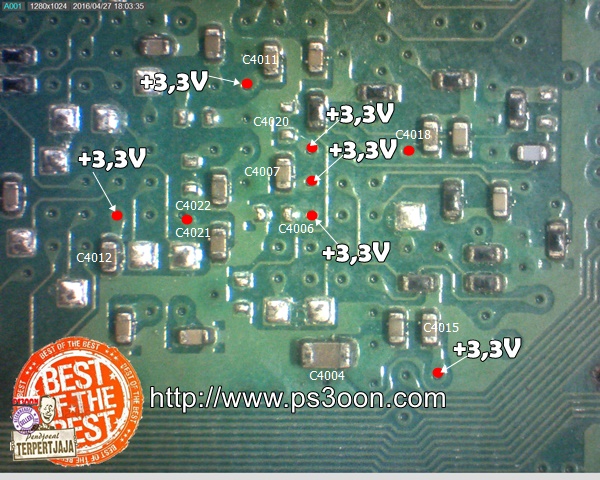

[1]. Tegangan dengan nilai +3.3V.
Terdapat pada : C4002, C4006. C4011, C4014, C4017, C4020, C4007, C4012, C4015. C4018.

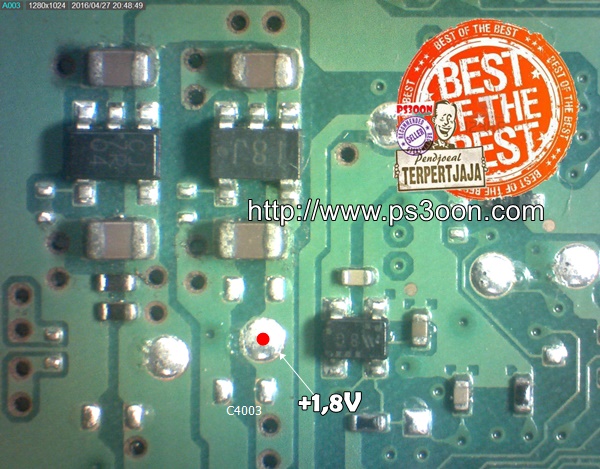

[2]. Tegangan dengan nilai +1,8V.
Terdapat pada : C4003C4008C4013C4016, C4019C4022C4023C4024.

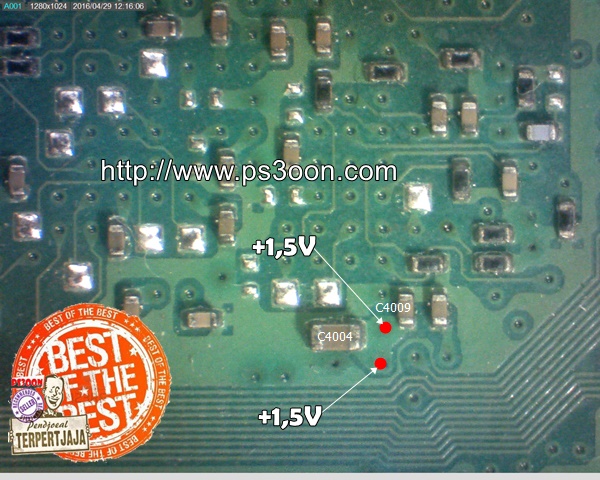

[3]. Tegangan dengan nilai +1,5V.
Terdapat pada : C4004C4009.

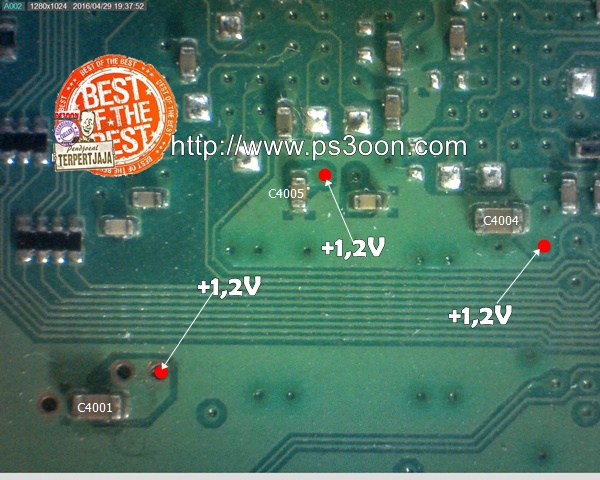

[4]. Tegangan dengan nilai +1,2V.
Terdapat pada : C4001C4005. C4010.



Nah PAPARAN diatas akan cukup membantu kita MENGUKUR dan MENGANALISA, serta MENELUSURI beberapa Testpoint yang disebutkan, Ingat URUTAN pada saat kita mengukur, Harus dari nilai serie IC yang paling awal disebutkan, Itulah urutan nya. Bisa juga anda mengukur dari awal serie Part yang disebutkan... Jadi saya berharap jika anda mengalami masalah dengan kipas, Postingan kali ini, bisa membantu anda menyelesaikan nya. YA..
